Grubość otuliny - klucz do trwałości konstrukcji żelbetowych

W nowoczesnym budownictwie beton żelbetowy jest fundamentem większości konstrukcji inżynierskich. Choć to beton odpowiada za przenoszenie naprężeń ściskających, a stal za rozciąganie, ich harmonijna współpraca zależy od elementu często pomijanego na etapie wizualnej oceny konstrukcji - grubości otuliny betonowej. Otulina to nie tylko warstwa betonu oddzielająca stal zbrojeniową od środowiska zewnętrznego. To bariera ochronna, od której zależy bezpieczeństwo, nośność oraz trwałość obiektu w perspektywie dziesięcioleci.

Zapewnienie właściwej grubości otuliny jest jednym z najbardziej krytycznych parametrów w diagnostyce konstrukcji. W sytuacjach, gdy mamy do czynienia z brakiem rzetelnej dokumentacji powykonawczej, nieniszczące badania (NDT) stają się jedynym sposobem na zweryfikowanie, czy zbrojenie jest odpowiednio chronione przed czynnikami korozyjnymi.

Rola otuliny betonowej i zagrożenia wynikające z jej niedoboru

W praktyce inżynierskiej otulina betonowa pełni dwie kluczowe funkcje, które decydują o integralności strukturalnej obiektu:

• Współpraca stali z betonem: Odpowiednia warstwa betonu zapewnia właściwą przyczepność (zakotwienie) prętów zbrojeniowych, co pozwala na poprawne przenoszenie obciążeń między materiałami.
• Ochrona antykorozyjna: Beton, dzięki swojemu wysokiemu pH, tworzy na powierzchni stali warstwę pasywną. Otulina stanowi barierę dyfuzyjną dla wody, chlorków oraz dwutlenku węgla.

Niedostateczna grubość otuliny to bezpośrednie zagrożenie dla trwałości budowli. Zbyt cienka warstwa betonu przyspiesza proces karbonatyzacji oraz wnikanie jonów chlorkowych, co prowadzi do przerwania warstwy pasywnej i inicjacji korozji zbrojenia. Pęczniejące produkty korozji zwiększają swoją objętość, powodując odpryski betonu, co jeszcze bardziej odsłania stal i prowadzi do gwałtownego spadku nośności konstrukcji.

Metody pomiarowe i nowoczesny sprzęt diagnostyczny

W pracy rzeczoznawcy i diagnosty najczęstszym wyzwaniem jest sytuacja, w której nie wiadomo, gdzie dokładnie przebiega zbrojenie oraz jaka jest jego średnica. W takich przypadkach stosuje się nieniszczącą diagnostykę żelbetu, opartą na dwóch głównych technologiach:

1. ProfometrProfometr to zaawansowane narzędzie do nieniszczącej diagnostyki żelbetu, umożliwiające precyzyjną lokalizację zbrojenia i pomiar otuliny. Dzięki technologii indukcji magnetycznej zapewnia dokładne wyniki bez ingerencji w strukturę betonu. Poznaj kluczowe modele wspierające ocenę stanu technicznego. - metoda indukcji elektromagnetycznej

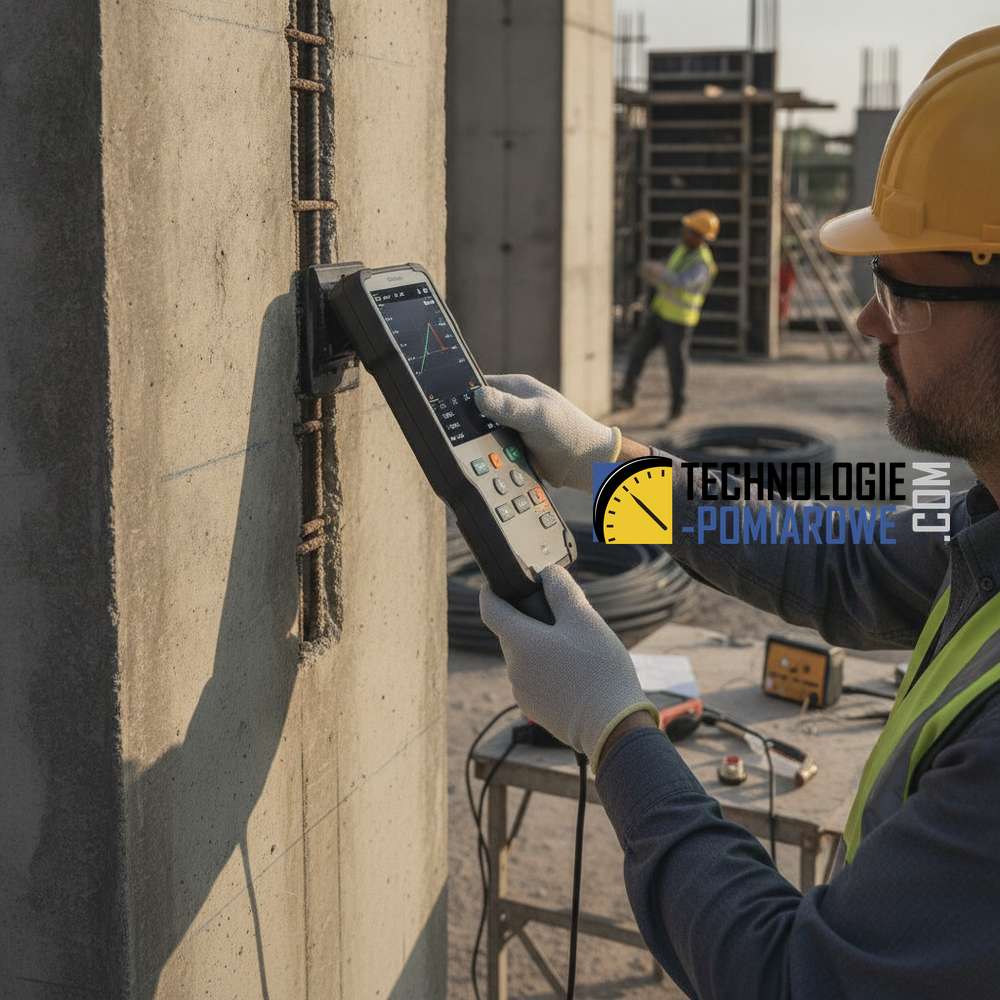

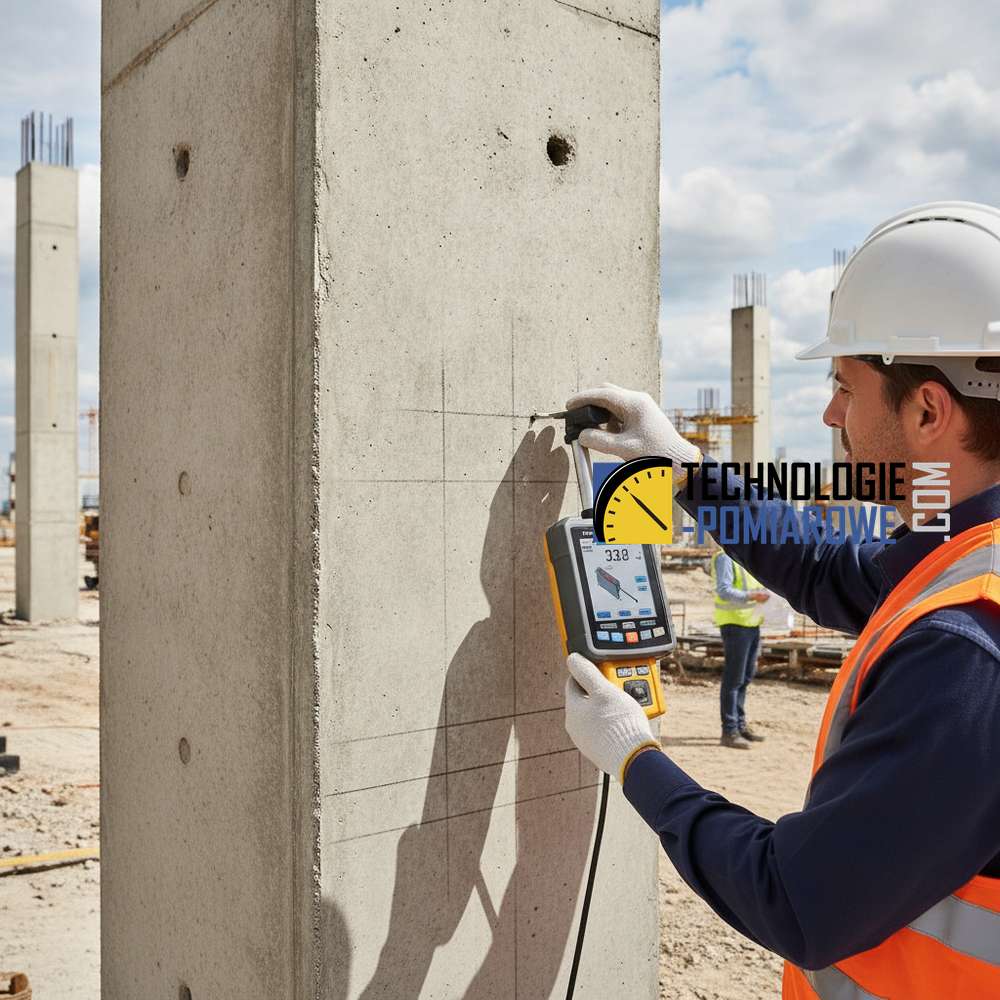

ProfometrProfometr to zaawansowane narzędzie do nieniszczącej diagnostyki żelbetu, umożliwiające precyzyjną lokalizację zbrojenia i pomiar otuliny. Dzięki technologii indukcji magnetycznej zapewnia dokładne wyniki bez ingerencji w strukturę betonu. Poznaj kluczowe modele wspierające ocenę stanu technicznego. to podstawowe urządzenie w arsenale diagnosty. Działa ono w oparciu o zjawisko indukcji impulsowej. Urządzenie generuje pole magnetyczne, a analiza zaburzeń tego pola przez stalowe pręty pozwala na precyzyjne określenie:

• położenia prętów zbrojeniowych,
• grubości otuliny betonowej,
• szacunkowej średnicy zbrojenia.

Nowoczesne profometry pozwalają na skanowanie dużych powierzchni i tworzenie map rozkładu zbrojenia, co jest nieocenione przy braku dokumentacji powykonawczej.

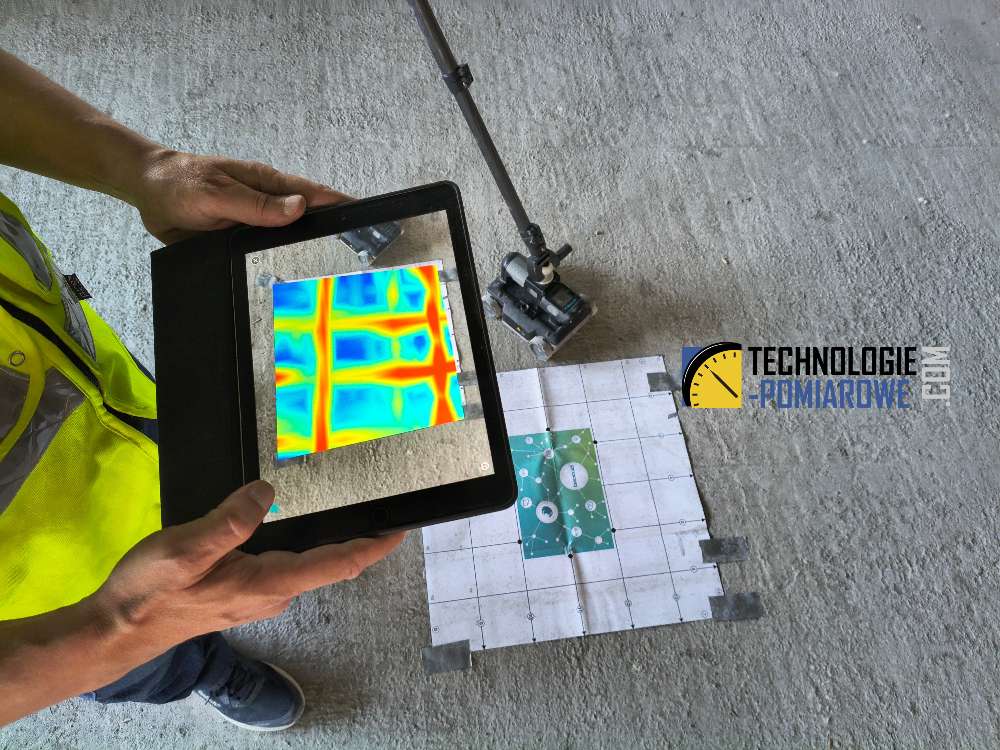

2. GeoradarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. (GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji.) - skanowanie zbrojeniaBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji.

W przypadku bardziej skomplikowanych układów zbrojenia lub konieczności wykrycia innych elementów zatopionych w betonie, stosuje się georadarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji.. Pozwala on na szybkie skanowanie struktury betonu i lokalizację prętów nawet w głębszych warstwach, gdzie tradycyjne metody elektromagnetyczne mogą mieć ograniczony zasięg.

Zastosowanie praktyczne w inżynierii

Wykorzystanie profometru i georadaru w praktyce inżynierskiej pozwala na rozwiązanie szeregu problemów technicznych i prawnych. Pomiary grubości otuliny stosuje się przede wszystkim w:

• Odbiorach robót budowlanych: Weryfikacja, czy wykonawca zachował projektowane parametry otulenia prętów.
• Inwentaryzacji obiektów: Odtwarzanie układu zbrojenia w budynkach starszych lub przy braku archiwalnych projektów.
• Diagnostyce przed remontem: Ocena stopnia degradacji ochrony zbrojenia przed planowaną naprawą lub wzmocnieniem konstrukcji.
• Ekspertyzach poawaryjnych: Ustalenie przyczyn pęknięć i odprysków betonu.

Dzięki zastosowaniu profometru, diagnosta może w sposób bezinwazyjny „zajrzeć” w głąb struktury, co pozwala uniknąć kosztownych i niszczących odkrywek, które same w sobie mogłyby osłabić konstrukcję lub przerwać ciągłość ochrony antykorozyjnej.

Podsumowanie - dlaczego warto monitorować otulinę?

Regularne pomiary grubości otuliny i monitoring stanu zbrojenia to inwestycja w bezpieczeństwo i trwałość obiektu. Stosowanie profesjonalnego sprzętu pomiarowego, takiego jak profometrProfometr to zaawansowane narzędzie do nieniszczącej diagnostyki żelbetu, umożliwiające precyzyjną lokalizację zbrojenia i pomiar otuliny. Dzięki technologii indukcji magnetycznej zapewnia dokładne wyniki bez ingerencji w strukturę betonu. Poznaj kluczowe modele wspierające ocenę stanu technicznego., pozwala na szybkie wykrycie miejsc newralgicznych, w których ryzyko korozji jest najwyższe. Rekomenduje się przeprowadzanie badań nieniszczących na każdym etapie życia konstrukcji - od odbioru po okresowe przeglądy techniczne. Wiedza o tym, czy zbrojenie jest odpowiednio chronione, pozwala na optymalizację kosztów ewentualnych napraw i zapobiega katastrofom budowlanym.
