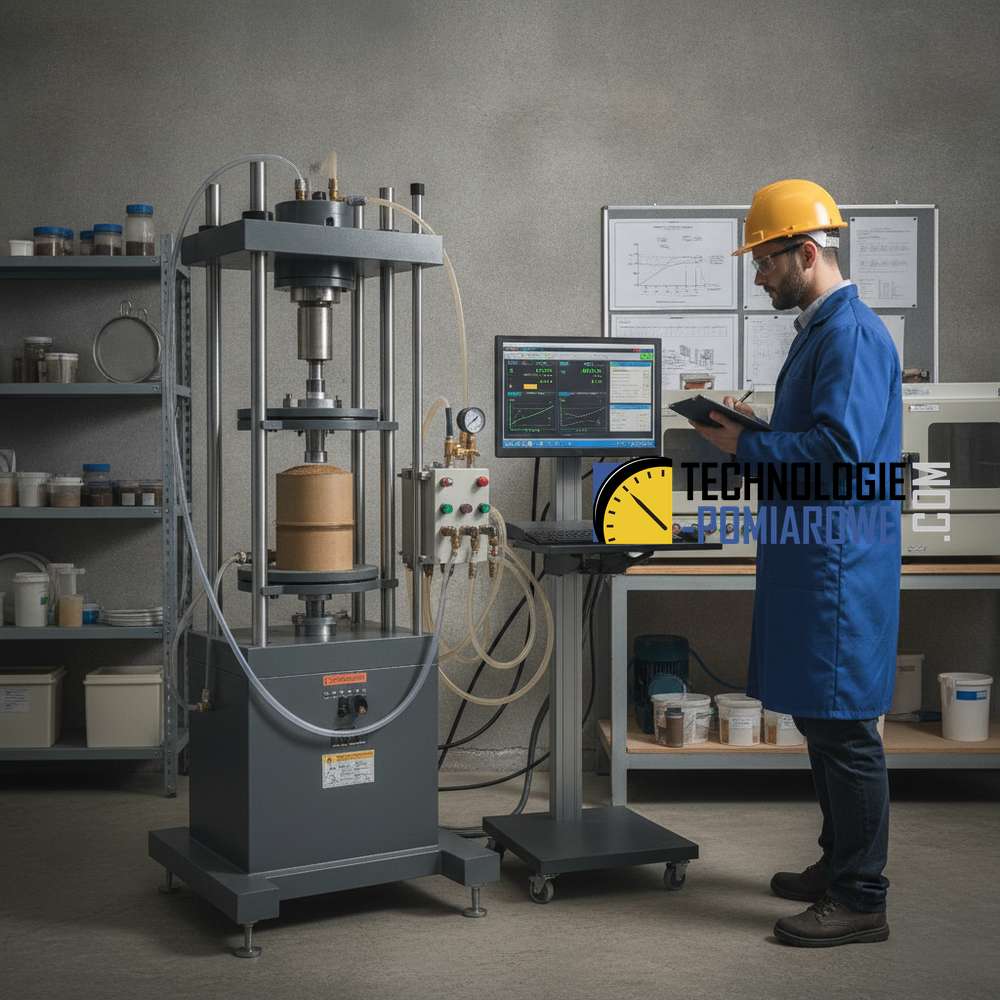

Kąt tarcia wewnętrznego gruntu - klucz do stabilności konstrukcji w badaniu aparatem trójosiowym
Prawidłowe rozpoznanie parametrów podłoża to fundament każdej trwałej inwestycji budowlanej. W inżynierii lądowej, gdzie diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. oraz nośność podbudowy decydują o bezpieczeństwie i trwałości obiektów, precyzyjne określenie parametrów wytrzymałościowych gruntu staje się priorytetem. Jednym z najważniejszych parametrów, obok spójności, jest kąt tarcia wewnętrznego. Z punktu widzenia inżyniera diagnostyki budowlanej, jednym z najpoważniejszych ryzyk przy realizacji nowych inwestycji jest brak korelacji między projektowanym obciążeniem a rzeczywistymi parametrami nośności podłoża.
Wykorzystanie zaawansowanych metod laboratoryjnych, takich jak badanie w aparacie trójosiowym, pozwala na modelowanie rzeczywistych warunków pracy gruntu pod obciążeniem. Dzięki temu unikamy błędów na etapie projektowania fundamentów, co w przyszłości chroni konstrukcję przed nierównomiernym osiadaniem, pękaniem ścian czy awariami strukturalnymi żelbetu. W diagnostyce geotechnicznej precyzja tego badania stanowi o różnicy między bezpiecznym budynkiem a kosztowną katastrofą budowlaną.
Metody badawcze i diagnostyka parametrów podłoża
W nowoczesnej praktyce inżynierskiej wyznaczanie kąta tarcia wewnętrznego oraz innych cech mechanicznych gruntu opiera się na zestawie badań laboratoryjnych i terenowych, które wzajemnie się uzupełniają. Zgodnie z normami PN-EN, diagnostyka podłoża pod nowe inwestycje musi być kompleksowa.
Aparat trójosiowy a inne metody diagnostyczne
Badanie w aparacie trójosiowym uznawane jest za najbardziej miarodajne, ponieważ pozwala na kontrolowanie ciśnienia hydrostatycznego (odzwierciedlającego naprężenia w gruncie na danej głębokości) oraz naprężenia dewiatowego (obciążenia od fundamentu). Jednak w pełnym procesie diagnostyki geotechnicznej, wyniki te często zestawia się z innymi metodami:
- Sondowanie statyczne CPT/CPTU: Nowoczesna metoda badania gruntu in situ, która pozwala na ciągły pomiar oporu stożka i tarcia na pobocznicy. Dostarcza danych o parametrach wytrzymałościowych w sposób szybki i bezinwazyjny dla struktury terenu.
- Badanie edometryczne: Skupia się na ściśliwości gruntu i module odkształcenia. Jest niezbędne do prognozowania osiadań, uzupełniając dane o wytrzymałości na ścinanie uzyskane z aparatu trójosiowego.
- Sonda cylindryczna: Wykorzystywana szczególnie do badania wytrzymałości gruntów spoistych, dostarczając informacji o ich oporze w warunkach polowych.
Zastosowanie norm i sprzętu
W procesie diagnostycznym kluczowe jest zachowanie standardów określonych w normach PN-EN ISO 17892. Sprzęt pomiarowy musi posiadać aktualne certyfikaty kalibracji, co gwarantuje, że wyznaczony kąt tarcia wewnętrznego nie jest obarczony błędem grubym. Poniższa tabela przedstawia porównanie ról poszczególnych badań w procesie projektowym:
| Metoda badania | Główny mierzony parametr | Zastosowanie w diagnostyce |
|---|---|---|
| Aparat trójosiowy | Kąt tarcia wewnętrznego, spójność | Precyzyjne wyznaczanie nośności i stateczności skarp. |
| Sondowanie CPTU | Opór stożka, ciśnienie porowe | Szybka ocena profilu litologicznego i stopnia zagęszczenia. |
| Badanie edometryczne | Moduł odkształcenia edometrycznego | Określenie ściśliwości i prognozowanie osiadań budowli. |
| Sonda cylindryczna | Wytrzymałość na ścinanie (grunty spoiste) | Diagnostyka gruntów o konsystencji plastycznej i miękkoplastycznej. |
Zastosowanie praktyczne w inżynierii i diagnostyce konstrukcji
Wyniki uzyskane z aparatu trójosiowego są bezpośrednio implementowane do dokumentacji geotechnicznej, która stanowi fundament bezpiecznej inwestycji. Brak rzetelnych danych o kącie tarcia wewnętrznego może prowadzić do przewymiarowania fundamentów (generując niepotrzebne koszty) lub, co gorsza, do ich niedowymiarowania.
W praktyce diagnostycznej wykorzystujemy te parametry przy:
- Projektowaniu posadowień głębokich i bezpośrednich: Gdzie nośność gruntu musi zrównoważyć obciążenia przekazywane z konstrukcji żelbetowej.
- Analizie stateczności: Przy budowie nasypów, wykopów oraz zabezpieczaniu skarp, gdzie kąt tarcia decyduje o bezpieczeństwie przed osunięciem.
- Diagnostyce istniejących obiektów: Gdy pojawiają się pęknięcia konstrukcji, badanie parametrów gruntu (w tym porównanie wyników z sondowania CPTU i badań laboratoryjnych) pozwala ustalić przyczynę awarii - czy leży ona w błędzie projektowym, czy w zmianie właściwości podłoża (np. przez nawodnienie).
Podsumowanie - dlaczego warto stawiać na precyzyjne badania?
Zapewnienie korelacji między projektowanym obciążeniem a rzeczywistymi parametrami podłoża to kluczowy element diagnostyki budowlanej. Inwestycja w badanie kąta tarcia wewnętrznego w aparacie trójosiowym, wsparte nowoczesnymi metodami jak sondowania CPTU czy badania edometryczne, to gwarancja bezpieczeństwa. Rekomendujemy stosowanie tych metod na wczesnym etapie inwestycji oraz w przypadku rozbudowy obiektów, aby dokumentacja geotechniczna była rzetelnym odzwierciedleniem stanu faktycznego. Tylko kompleksowe podejście pozwala uniknąć ryzyka związanego z nieprzewidywalnym zachowaniem gruntu pod obciążeniem.
Często zadawane pytania (FAQ)
Dlaczego badanie w aparacie trójosiowym jest uważane za lepsze od innych metod laboratoryjnych?
Aparat trójosiowy pozwala na najdokładniejsze odwzorowanie naprężeń panujących w gruncie na konkretnej głębokości. Umożliwia kontrolę ciśnienia wody w porach i drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów., co jest niemożliwe w prostszych aparatach bezpośredniego ścinania.
Kiedy wymagane jest sporządzenie pełnej dokumentacji geotechnicznej?
Dokumentacja geotechniczna jest wymagana dla każdego obiektu budowlanego, a jej zakres zależy od kategorii geotechnicznej budynku. Jest fundamentem bezpiecznej inwestycji i kluczowym elementem diagnostyki konstrukcji.
Jaka jest różnica między kątem tarcia wewnętrznego a modułem odkształcenia?
Kąt tarcia wewnętrznego to parametr wytrzymałościowy (decyduje o tym, kiedy grunt ulegnie ścięciu/zniszczeniu), natomiast moduł odkształcenia (badany m.in. edometrycznie) to parametr odkształceniowy (decyduje o tym, jak bardzo grunt się ściśnie pod obciążeniem).
Czy sondowanie CPTU może zastąpić badania laboratoryjne?
Sondowanie CPTU dostarcza doskonałych danych in situ i pozwala na korelację wielu parametrów, jednak dla projektów o wysokim ryzyku lub skomplikowanych warunkach gruntowych, badania w aparacie trójosiowym są niezbędnym potwierdzeniem laboratoryjnym.
Jakie są najczęstsze zagrożenia wynikające z braku badań gruntu?
Najpoważniejszym zagrożeniem jest brak korelacji między obciążeniem budynku a nośnością gruntu, co prowadzi do pękania ścian, osiadania fundamentów, a w skrajnych przypadkach do katastrof budowlanych.
