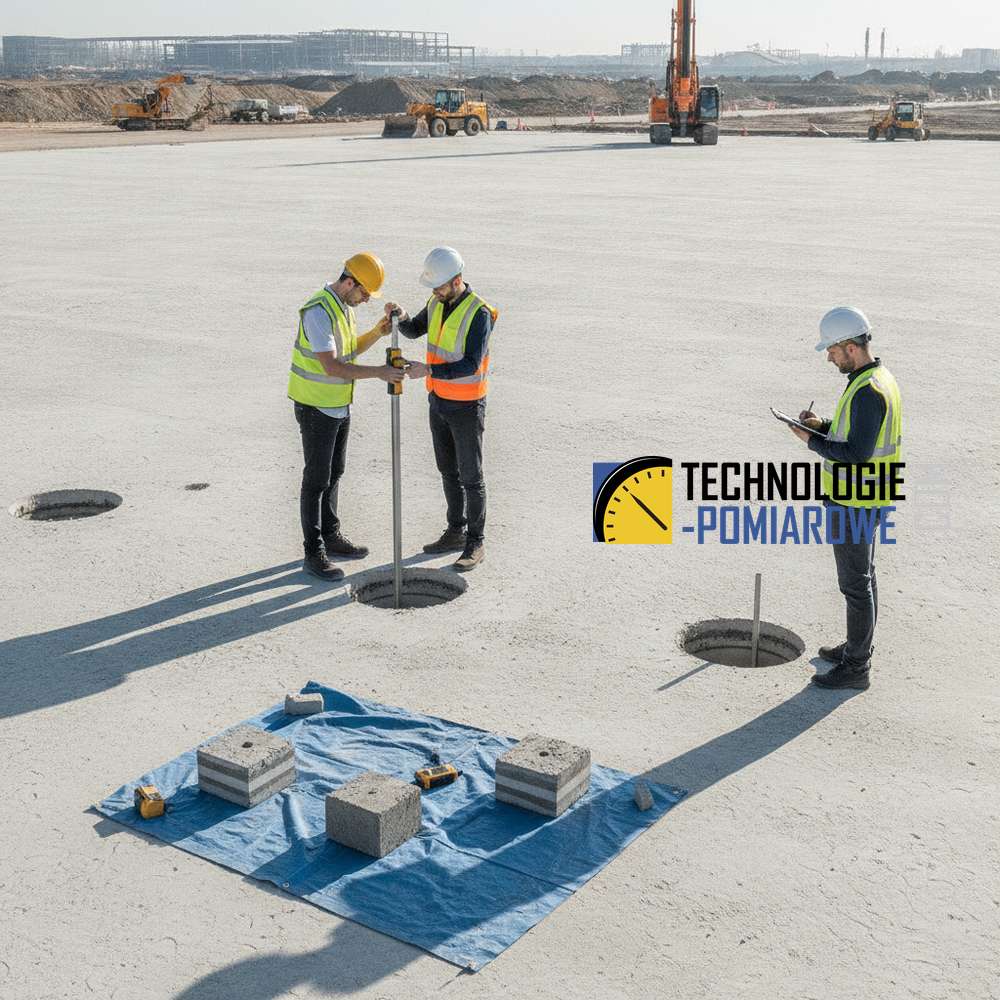

Odwierty kontrolne w nawierzchni - precyzyjne badanie grubości i struktury warstw
W inżynierii drogowej oraz przy realizacji wielkopowierzchniowych posadzek przemysłowych, parametry projektowe takie jak grubość poszczególnych warstw oraz ich wzajemne związanie decydują o trwałości i bezpieczeństwie całej konstrukcji. Nawet najdokładniejsze projekty wymagają weryfikacji w terenie, aby wykluczyć błędy wykonawcze lub degradację materiału w czasie eksploatacji. Odwierty kontrolne w nawierzchni stanowią najbardziej bezpośrednią i miarodajną formę diagnostyki, pozwalającą na fizyczne potwierdzenie parametrów, które w metodach nieniszczących są jedynie szacowane.
Zapewnienie odpowiedniej miąższości warstw bitumicznych czy betonowych to nie tylko kwestia formalna wynikająca z odbiorów technicznych, ale przede wszystkim gwarancja przenoszenia zakładanych obciążeń. W niniejszym artykule przyjrzymy się procesowi pobierania próbek rdzeniowych, narzędziom niezbędnym do ich pozyskania oraz roli, jaką odgrywają w szerszym kontekście diagnostyki nawierzchni.
Metodyka badawcza i kluczowy sprzęt pomiarowy
Podstawą diagnostyki niszczącej w budownictwie infrastrukturalnym jest pobieranie próbek rdzeniowych betonu. Jest to proces polegający na wycięciu cylindrycznego fragmentu nawierzchni, co pozwala na precyzyjny pomiar grubości warstw z dokładnością milimetrową. W przeciwieństwie do metod nieniszczących (NDT), takich jak sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. czy badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. , metoda rdzeniowa eliminuje błędy interpretacyjne wynikające ze stanu wilgotnościowego czy karbonatyzacji powierzchniowej betonu.
Wiertnica diamentowa - fundament precyzji

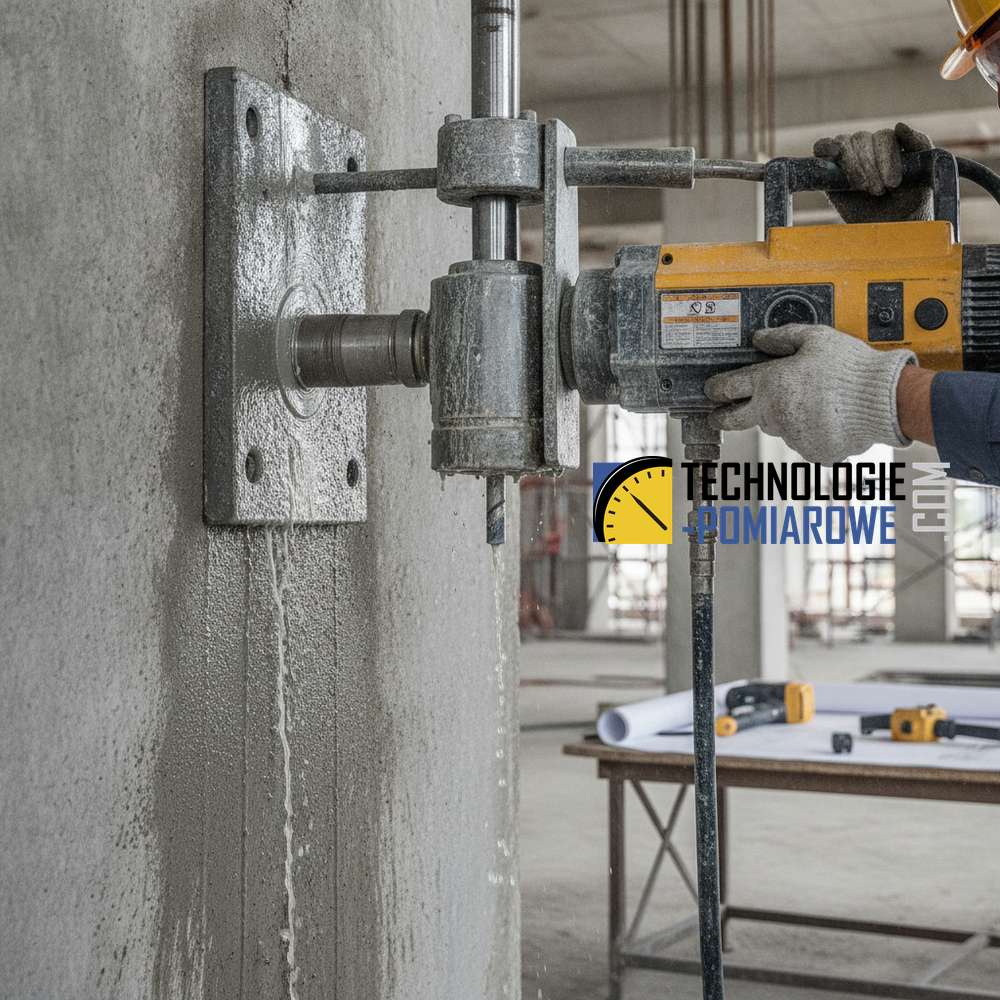

Kluczowym narzędziem w tym procesie jest wiertnica diamentowa. Urządzenie to pozwala na sprawne i czyste przejście przez gęste zbrojenie oraz twarde kruszywa, minimalizując ryzyko uszkodzenia samej próbki oraz struktury wokół otworu. Zastosowanie techniki diamentowej zapewnia gładkie krawędzie odwiertu, co jest niezbędne, jeśli pobrany rdzeń ma zostać poddany dalszym badaniom, takim jak badanie na prasie w celu określenia rzeczywistej wytrzymałości materiału.
Integracja z innymi metodami diagnostycznymi
Odwierty kontrolne rzadko występują jako jedyny element procesu badawczego. Często stanowią one uzupełnienie i kalibrację dla innych testów:
- Równość nawierzchni: Podczas gdy odwierty badają strukturę wewnętrzną, badanie łatą i planografem pozwala ocenić geometrię powierzchni, co łącznie daje pełny obraz jakości wykonanych robót.
- Nośność i ugięcia: Norma BN-77/8931-12 definiuje procedury oznaczania ugięć, co w połączeniu z informacją o grubości warstw uzyskaną z odwiertów, pozwala na dokładne modelowanie trwałości zmęczeniowej konstrukcji.
| Parametr | Metoda rdzeniowa (Odwierty) | Metody nieniszczące (NDT) |
|---|---|---|
| Pomiar grubości | Bezpośredni, fizyczny (suwmiarka) | Szacunkowy (np. radarowy) |
| Pewność wyniku | Najwyższa (wzorzec diagnostyczny) | Zależna od kalibracji |
| Weryfikacja zbrojenia | Fizyczne potwierdzenie średnic i rozstawu | Detekcja elektromagnetyczna |
| Ocena struktury | Wizualna ocena zagęszczenia i porowatości | Analiza prędkości fali ultradźwiękowej |
Zastosowanie praktyczne w inżynierii i diagnostyce
W praktyce inżynierskiej odwierty kontrolne są stosowane na różnych etapach życia budowli. Podczas odbiorów nowych nawierzchni drogowych, głównym celem jest sprawdzenie zgodności z dokumentacją projektową. Inwestor musi mieć pewność, że wykonawca zastosował warstwy o wymaganej grubości, gdyż ich zaniżenie drastycznie skraca czas życia drogi.
W przypadku diagnostyki obiektów eksploatowanych, odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. pozwalają na identyfikację zjawisk niewidocznych gołym okiem, takich jak delaminacja (rozwarstwienie) między warstwami bitumicznymi lub betonowymi. Wykorzystanie wiertnicy diamentowej umożliwia pobranie próbek o dużej średnicy, co jest kluczowe przy analizie uziarnienia kruszywa i obecności pustek powietrznych w strukturze betonu nawierzchniowego.
Ważnym aspektem jest również wykorzystanie odwiertów do kalibracji sprzętu działającego zgodnie z normą BN-77/8931-12. Znając dokładną budowę pakietu warstw, inżynier może trafniej interpretować moduły odkształcenia podłoża i warstw konstrukcyjnych uzyskane z badań ugięć.
Podsumowanie - dlaczego warto stawiać na odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. ?
Choć branża diagnostyczna dynamicznie rozwija technologie nieniszczące, kompleksowy system obejmujący odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. i badanie na prasie pozostaje najwyższym standardem w hierarchii metod badawczych. To jedyna metoda, która dostarcza niepodważalnych dowodów na temat faktycznej grubości, składu i wytrzymałości nawierzchni.
Rekomendujemy stosowanie odwiertów kontrolnych wszędzie tam, gdzie bezpieczeństwo konstrukcji i trwałość inwestycji są priorytetem. Jest to inwestycja, która zapobiega kosztownym sporom sądowym na linii inwestor-wykonawca oraz pozwala na optymalne planowanie zabiegów utrzymaniowych i remontowych w przyszłości.
Najczęściej zadawane pytania (FAQ)
Czy odwierty kontrolne osłabiają konstrukcję nawierzchni?
Odwierty mają charakter punktowy i po ich wykonaniu otwory są natychmiast wypełniane specjalistyczną masą naprawczą o parametrach zbliżonych lub wyższych niż materiał rodzimy. Dzięki zastosowaniu precyzyjnych wiertnic diamentowych, struktura wokół odwiertu pozostaje nienaruszona.
Jakie informacje, poza grubością, można uzyskać z próbki rdzeniowej?
Z próbki rdzeniowej można odczytać stopień zagęszczenia mieszanki, jakość połączenia międzywarstwowego, stan zbrojenia, obecność ewentualnych rys wewnętrznych oraz - po badaniu laboratoryjnym - rzeczywistą wytrzymałość na ściskanie i gęstość objętościową.
Kiedy lepiej wybrać odwierty zamiast sklerometru (młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.)?
Odwierty należy wybrać zawsze, gdy wymagana jest 100% pewność co do klasy betonu lub gdy bada się konstrukcję o nieznanym składzie. SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. jest doskonała do szybkich badań porównawczych (inwentaryzacji), ale to odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. stanowią podstawę do wydania wiążącej opinii technicznej o nośności.
Jaka jest standardowa średnica odwiertów w nawierzchniach?
Najczęściej stosuje się średnice od 100 mm do 150 mm. Wybór zależy od przeznaczenia próbki - do badania wytrzymałości na ściskanie zaleca się, aby średnica była co najmniej trzykrotnie większa niż maksymalny wymiar ziarna kruszywa w betonie.
Czy norma BN-77/8931-12 dotyczy pobierania rdzeni?
Norma BN-77/8931-12 dotyczy oznaczania ugięcia nawierzchni, co jest badaniem komplementarnym. Samo pobieranie rdzeni i ich badanie odbywa się według norm serii PN-EN 12504 (Badania betonu w konstrukcjach).
