Płyta dynamiczna ZFG-2000 — popularne urządzenie, opinie, cena

Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. ZFG-2000 — nowoczesne podejście do badania nośności podłoża

Prawidłowe rozpoznanie parametrów podłoża to fundament każdej trwałej inwestycji budowlanej. W inżynierii lądowej, gdzie diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. oraz nośność podbudowy decydują o bezpieczeństwie i trwałości obiektów, precyzyjne narzędzia pomiarowe stają się niezbędne. Jednym z najpopularniejszych urządzeń wykorzystywanych w tym celu jest lekka płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni., a model ZFG-2000 od lat uznawany jest za standard w branży. Zrozumienie, jak działa to urządzenie, jakie niesie ze sobą korzyści oraz jak wypada w porównaniu z tradycyjnymi metodami, jest kluczowe dla każdego inżyniera i kierownika budowy.

Zastosowanie mobilnych systemów do oceny zagęszczenia gruntu pozwala na natychmiastową weryfikację prac ziemnych, co znacząco przyspiesza proces inwestycyjny. Wykorzystanie płyty dynamicznej ZFG-2000 eliminuje konieczność angażowania ciężkiego sprzętu (przeciwstagi), co czyni badanie nie tylko szybszym, ale i bardziej ekonomicznym.

Metody badawcze i charakterystyka urządzenia

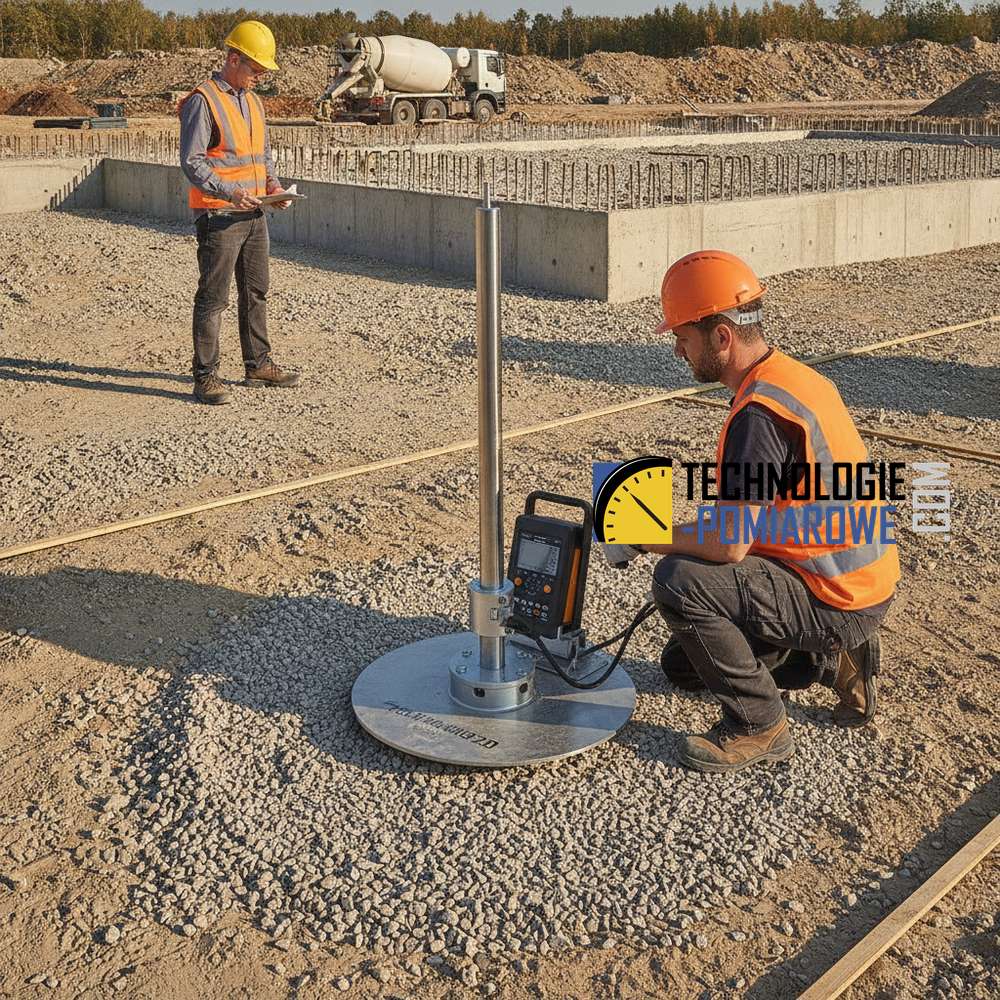

Badanie lekką płytą dynamiczną polega na wywołaniu impulsu siły poprzez upadek ciężaru o masie 10 kg na stalową płytę obciążeniową. Urządzenie mierzy pionowe osiadanie podłoża, na podstawie którego zintegrowany system elektroniczny oblicza dynamiczny moduł odkształcenia podłoża, oznaczany symbolem Evd (wyrażany w MN/m²).

Normy i procedury

Zasada działania i procedura badawcza są ściśle uregulowane. Metoda ta opiera się na technicznych specyfikacjach dotyczących badań dynamicznych, które pozwalają na szybką ocenę nośności i stopnia zagęszczenia gruntów ziarnistych oraz podbudów. W przeciwieństwie do tradycyjnej metody statycznej VSS, badanie płytą dynamiczną zajmuje zaledwie kilka minut, co pozwala na wykonanie dużej liczby pomiarów w krótkim czasie.

Porównanie: Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. vs VSS

Wybór między płytą dynamiczną a statyczną płytą VSS zależy od wymagań projektu oraz specyfiki gruntu. Poniższa tabela przedstawia kluczowe różnice:

Zastosowanie praktyczne w inżynierii

Lekka płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. znajduje szerokie zastosowanie wszędzie tam, gdzie kluczowa jest szybkość i precyzja diagnostyki podłoża. W praktyce inżynierskiej wykorzystujemy ją przede wszystkim w:

• Budownictwie drogowym: Kontrola zagęszczenia warstw podbudowy, nasypów oraz korytowania pod nawierzchnie bitumiczne.
• Inżynierii kolejowej: Badanie nośności podtorza.
• Pracach instalacyjnych: Weryfikacja zagęszczenia gruntu w wąskich wykopach pod rurociągi, kable i kanalizację, gdzie użycie ciężkiego sprzętu VSS jest niemożliwe.
• Budownictwie kubaturowym: Sprawdzanie podłoża pod fundamenty hal, magazynów oraz parkingów.

Dzięki wbudowanej pamięci oraz możliwości natychmiastowego wydruku protokołu z badania (opcja w modelu ZFG-2000), inżynier może podjąć decyzję o kontynuacji prac lub konieczności dalszego zagęszczania gruntu bez opuszczania placu budowy.

Cena i opinie — czy warto zainwestować?

Koszt zakupu płyty dynamicznej jest bezpośrednio uzależniony od jej wyposażenia. Nowoczesne zestawy mogą być doposażone w moduły GPS do precyzyjnej lokalizacji punktów pomiarowych, drukarki termiczne oraz oprogramowanie do analizy danych na komputerze. Cena zakupu nowego urządzenia to wydatek rzędu kilkunastu tysięcy złotych, jednak w kontekście oszczędności czasu i braku konieczności wynajmowania ciężkich maszyn jako przeciwstagi, inwestycja ta zwraca się bardzo szybko.

Opinie użytkowników podkreślają przede wszystkim niezawodność modelu ZFG-2000 oraz prostotę obsługi. Inżynierowie wskazują, że urządzenie to jest „niezniszczalne” w warunkach polowych, a czytelne menu i szybkość przetwarzania danych znacząco podnoszą komfort pracy. Alternatywą dla zakupu jest wynajem urządzenia, co sprawdza się przy mniejszych, jednostkowych projektach.

Podsumowanie

Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. ZFG-2000 to niezbędne narzędzie w nowoczesnej diagnostyce geotechnicznej. Jej głównymi atutami są mobilność, szybkość pomiaru oraz brak konieczności stosowania dodatkowego obciążenia. Choć nie zastępuje ona całkowicie badania VSS w każdym przypadku (ze względu na inne parametry wyjściowe), stanowi doskonałe narzędzie do bieżącej kontroli jakości robót ziemnych. Rekomendujemy jej stosowanie na każdym etapie budowy infrastruktury, gdzie czas i pewność co do parametrów podłoża są priorytetem.
