Próbki walcowe i sześcienne — różnice w badaniu wytrzymałości

Próbki walcowe i sześcienne — różnice w badaniu wytrzymałości

Wytrzymałość na ściskanie jest najważniejszym parametrem technicznym, który determinuje bezpieczeństwo, trwałość i nośność każdej konstrukcji żelbetowej. W inżynierii budowlanej nie ma miejsca na domysły, dlatego precyzyjne określenie tej wartości jest fundamentem diagnostyki. Choć metody nieniszczące (NDT) są niezwykle użyteczne w bieżącej kontroli, to właśnie badanie próbek betonowych na prasie hydraulicznej stanowi kluczowy element diagnostyki konstrukcji, będący ostatecznym potwierdzeniem rzeczywistej wytrzymałości materiału.

W praktyce laboratoryjnej spotykamy się z dwoma podstawowymi rodzajami próbek: sześciennymi oraz walcowymi. Wybór geometrii próbki nie jest przypadkowy i ma istotny wpływ na uzyskiwane wyniki oraz sposób ich interpretacji w odniesieniu do norm technicznych. Zrozumienie różnic między nimi jest niezbędne dla każdego inżyniera i diagnosty zajmującego się konstrukcjami żelbetowymi.

PN-EN 12390-3 — Klucz do precyzyjnego badania wytrzymałości betonu na ściskanie

Podstawą prawną i techniczną regulującą sposób przeprowadzania testów jest norma PN-EN 12390-3. Określa ona rygorystyczne wytyczne dotyczące badania wytrzymałości betonu na ściskanie, zapewniając powtarzalność i porównywalność wyników. Zgodnie z tą normą, badanie polega na poddawaniu próbek obciążeniu niszczącemu w specjalistycznej maszynie wytrzymałościowej.

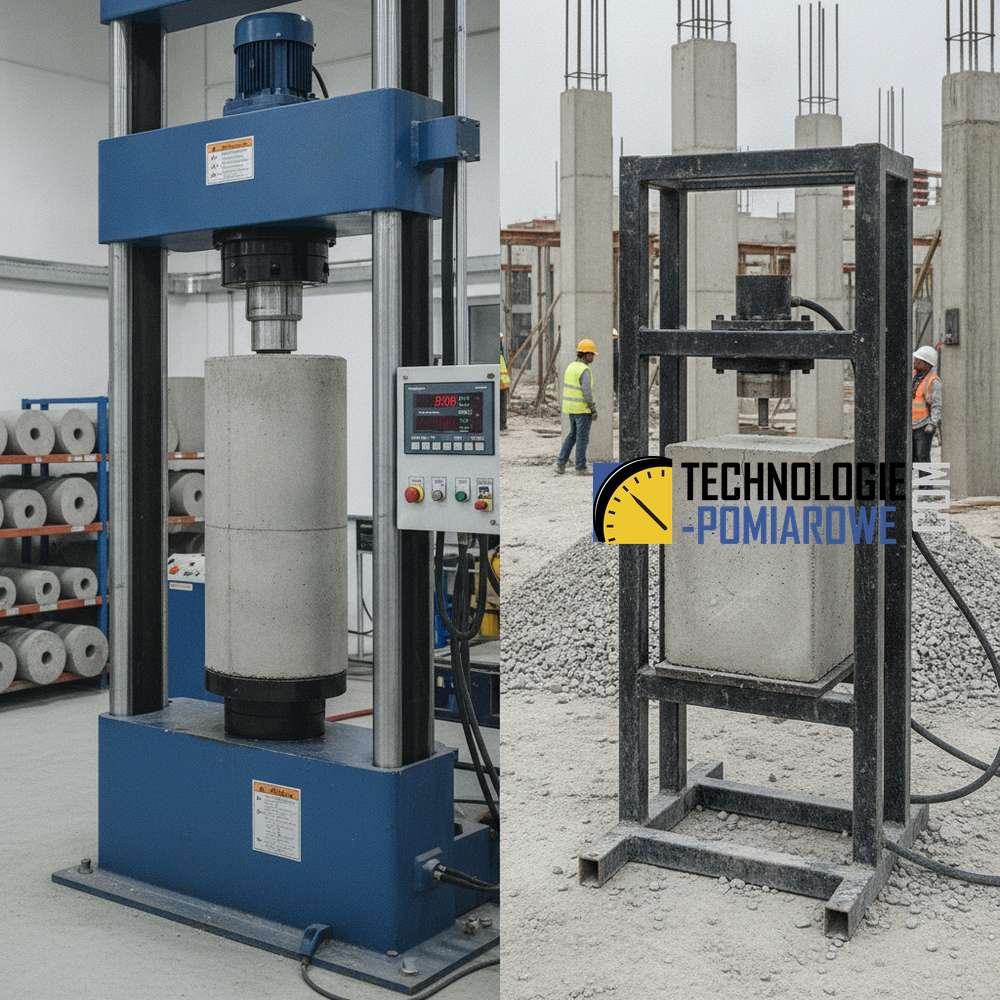

Rola prasy hydraulicznej w procesie diagnostycznym

W diagnostyce inżynierskiej badanie próbek betonu na prasie hydraulicznej traktowane jest jako metoda referencyjna. W obliczu problemów takich jak słaby i pękający beton, gdzie metody nieniszczące mogą dawać wyniki obarczone błędem, prasa hydrauliczna pozwala na uzyskanie twardych danych. Proces ten obejmuje:

• Przygotowanie próbek o określonych wymiarach (sześciany lub walce).
• Centrowanie próbki w osi nacisku prasy.
• Jednostajne narastanie obciążenia aż do momentu zniszczenia materiału.
• Rejestrację maksymalnej siły, przy której nastąpiło uszkodzenie struktury betonu.

Geometria próbek: Sześcian vs Walec

Różnice w wynikach uzyskiwanych dla próbek walcowych i sześciennych wynikają z tzw. efektu skrępowania tarciem na powierzchniach styku próbki z płytami prasy. W poniższej tabeli zestawiono kluczowe aspekty dotyczące obu typów próbek w kontekście normy PN-EN 12390-3:

Zastosowanie praktyczne w inżynierii i diagnostyce

Wykorzystanie próbek walcowych i sześciennych w praktyce inżynierskiej zależy od specyfiki projektu oraz wymagań normowych danej konstrukcji. Badania na prasie hydraulicznej wg PN-EN 12390-3 są niezbędne w następujących sytuacjach:

1. Weryfikacja jakości dostarczonego betonu: Porównanie wytrzymałości próbek przygotowanych na budowie z deklaracją producenta (klasą betonu).
2. Diagnostyka istniejących obiektów: W przypadku podejrzenia, że beton w konstrukcji jest słaby lub pęka, pobiera się odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. (często o kształcie walca) i poddaje je badaniu niszczącemu.
3. Kalibracja metod nieniszczących: Wyniki z prasy hydraulicznej służą do skalowania wyników uzyskanych np. metodą sklerometrycznąBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. lub ultradźwiękową.

Warto zaznaczyć, że rzeczywista wytrzymałość na ściskanie, uzyskana podczas badania niszczącego, jest ostatecznym argumentem w sporach technicznych oraz przy podejmowaniu decyzji o konieczności wzmocnienia konstrukcji żelbetowej.

Podsumowanie — dlaczego warto stawiać na badania niszczące?

Choć badanie próbek wymaga ich wcześniejszego przygotowania lub pobrania z gotowego elementu, jest to jedyny sposób na poznanie rzeczywistej wytrzymałości betonu. Stosowanie się do wytycznych normy PN-EN 12390-3 oraz wykorzystanie precyzyjnej prasy hydraulicznej eliminuje margines błędu, który towarzyszy wyłącznie szacunkowym pomiarom NDT.

Rekomendujemy wykonywanie badań zarówno na próbkach sześciennych (standardowa kontrola produkcji), jak i walcowych (często stosowanych w badaniach naukowych i przy odwiertach), aby uzyskać pełny obraz parametrów technicznych betonu. Jest to inwestycja w bezpieczeństwo konstrukcji i pewność inżynierską.
