Współczynnik tarcia nawierzchni — kluczowy parametr bezpieczeństwa w diagnostyce drogowej
Zapewnienie bezpieczeństwa użytkownikom dróg oraz trwałości konstrukcji żelbetowych i nawierzchniowych to priorytet współczesnego budownictwa inżynieryjnego. Obok parametrów takich jak równość nawierzchni czy jej nośność, kluczową rolę odgrywa współczynnik tarcia. W diagnostyce nawierzchni asfaltowych i betonowych, właściwości przeciwpoślizgowe bezpośrednio wpływają na drogę hamowania i stabilność pojazdów. W niniejszym artykule przyjrzymy się metodologii badania SRT z wykorzystaniem wahadła angielskiego oraz sprawdzimy, jak badanie to wpisuje się w szeroki wachlarz diagnostyki konstrukcji, obejmujący pomiary ugięć, koleinowania oraz zagęszczenia warstw konstrukcyjnych.
Metody badawcze i diagnostyka w świetle norm technicznych

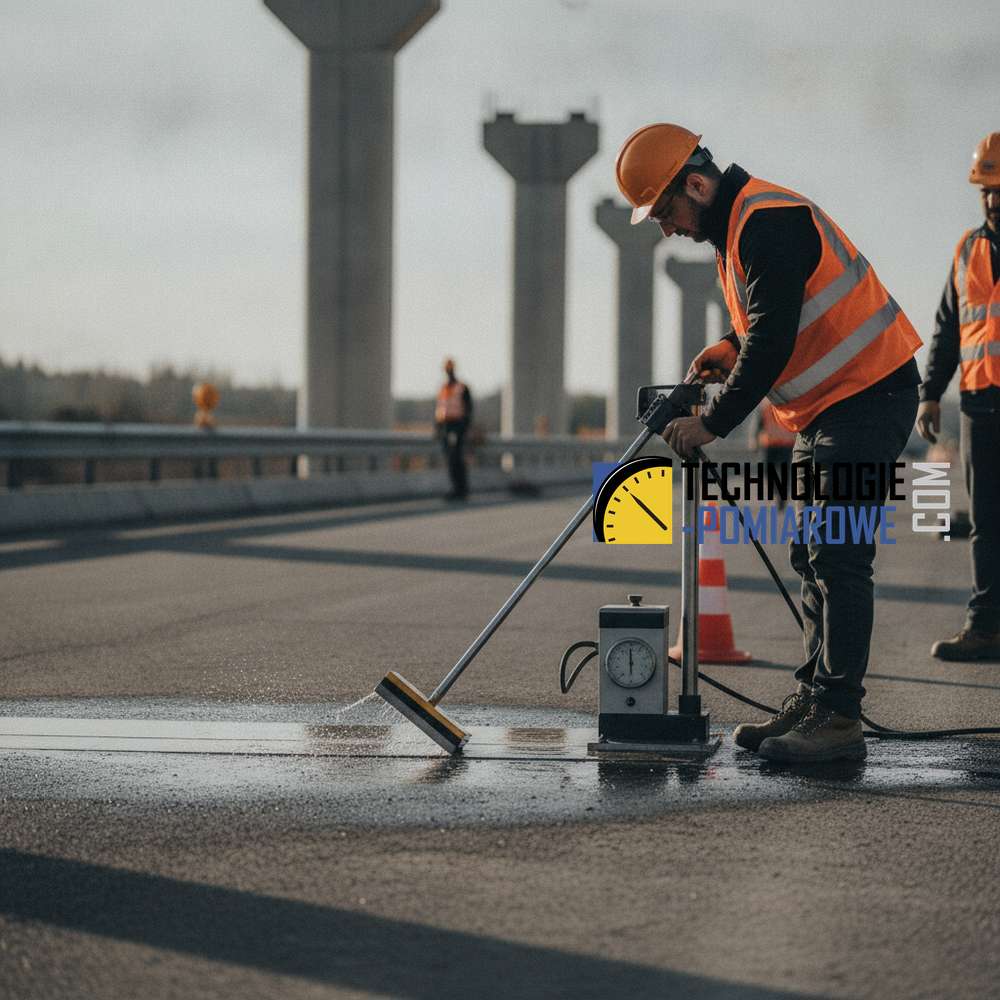

Ocena stanu technicznego nawierzchni (SOSN) wymaga podejścia kompleksowego. Badanie współczynnika tarcia metodą SRT (Skid Resistance Tester), znaną również jako wahadło angielskie, pozwala na precyzyjne określenie szorstkości nawierzchni w warunkach laboratoryjnych i terenowych. Jest to niezbędne uzupełnienie dla innych metod diagnostycznych stosowanych w infrastrukturze drogowej.
Integracja parametrów diagnostycznych
W profesjonalnej diagnostyce drogowej, parametry tarcia analizujemy w korelacji z innymi cechami fizycznymi nawierzchni:
- Równość nawierzchni: Badanie łatą i planografem pozwala wyeliminować nierówności, które mogłyby wpływać na zaburzenie odczytów szorstkości. Nierówna nawierzchnia nie tylko obniża komfort, ale w połączeniu z niskim współczynnikiem tarcia drastycznie zwiększa ryzyko wypadków.
- KoleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.: Pomiary profilometrii i koleinowania są kluczowe, ponieważ woda gromadząca się w koleinach (zjawisko aquaplaningu) w połączeniu ze zużytą teksturą nawierzchni sprawia, że współczynnik tarcia spada do wartości krytycznych.
- Nośność i ugięcia: Zastosowanie belki Benkelmana oraz wytycznych normy BN-77/8931-12 pozwala na ocenę stanu konstrukcyjnego. Choć ugięcia dotyczą warstw głębszych, ich nadmierna wartość może prowadzić do degradacji warstwy ścieralnej i utraty jej właściwości przeciwpoślizgowych.
Sprzęt pomiarowy i normy
Proces diagnostyczny opiera się na rygorystycznych normach technicznych. Podczas gdy norma BN-77/8931-12 definiuje zasady oznaczania ugięć, co jest fundamentem planowania remontów, współczynnik tarcia badany wahadłem angielskim dostarcza danych o bieżącym bezpieczeństwie eksploatacyjnym. Ważnym elementem jest również kontrola zagęszczenia asfaltu. Prawidłowe zagęszczenie mieszanki mineralno-asfaltowej gwarantuje, że kruszywo o odpowiedniej szorstkości pozostanie stabilnie osadzone w strukturze warstwy ścieralnej, co bezpośrednio przekłada się na wynik badania SRT.
| Parametr Badawczy | Metoda / Sprzęt | Cel Badania |
|---|---|---|
| Współczynnik tarcia | Wahadło angielskie (SRT) | Ocena właściwości przeciwpoślizgowych |
| Ugięcia nawierzchni | Belka Benkelmana / BN-77/8931-12 | Ocena nośności konstrukcji |
| Równość podłużna/poprzeczna | Łata, planograf, profilometr | Komfort i bezpieczeństwo jazdy |
| KoleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe. | Systemy profilometrii laserowej | Identyfikacja deformacji trwałych |
| Zagęszczenie warstw | Metody izotopowe / wycinki laboratoryjne | Kontrola jakości wykonania robót |
Zastosowanie praktyczne w inżynierii drogowej
W praktyce inżynierskiej wyniki uzyskiwane za pomocą wahadła angielskiego są integrowane z systemami zarządzania nawierzchnią. Podczas odbiorów technicznych nowo oddanych odcinków dróg, badanie SRT wykonuje się równolegle z badaniem ugięcia nawierzchni. Pozwala to na stworzenie pełnego profilu technicznego drogi. Jeśli pomiar ugięć wskazuje na stabilną konstrukcję (zgodnie z BN-77/8931-12), a badanie SRT wykazuje niską szorstkość, jest to sygnał do zastosowania zabiegów powierzchniowych poprawiających tarcie, bez konieczności kosztownej wymiany całego pakietu warstw bitumicznych.
Dodatkowo, monitoring koleinowania asfaltu pozwala wytypować miejsca szczególnie narażone na wygładzenie kruszywa (polerowanie). W takich obszarach regularne kontrole współczynnika tarcia są niezbędne do planowania działań prewencyjnych. Prawidłowa diagnostyka oparta na rzetelnych pomiarach pozwala na optymalizację kosztów utrzymania infrastruktury i znaczące wydłużenie jej żywotności.
Podsumowanie — dlaczego warto stawiać na kompleksową diagnostykę?
Badanie współczynnika tarcia za pomocą wahadła angielskiego (SRT) stanowi nieodzowny element nowoczesnej inżynierii drogowej. Rekomendujemy stosowanie tej metody jako stałego elementu procedur odbiorowych i diagnostycznych, obok pomiarów równości nawierzchni oraz badania ugięć belką Benkelmana. Tylko zestawienie danych o nośności (BN-77/8931-12), zagęszczeniu, koleinowaniu i szorstkości daje pełny obraz stanu technicznego obiektu. Systematyczna diagnostyka to nie tylko wypełnienie obowiązków normowych, ale przede wszystkim gwarancja trwałości konstrukcji i najwyższego poziomu bezpieczeństwa ruchu drogowego.
FAQ — Najczęściej zadawane pytania
Jakie czynniki mają największy wpływ na wynik badania współczynnika tarcia?
Na wynik wpływa przede wszystkim rodzaj i tekstura kruszywa w warstwie ścieralnej, stopień zanieczyszczenia nawierzchni oraz temperatura. Ważna jest także korelacja z zagęszczeniem asfaltu — zbyt duża zawartość lepiszcza na powierzchni (tzw. „pocenie się” asfaltu) drastycznie obniża szorstkość.
Czy badanie SRT zastępuje badanie ugięć nawierzchni?
Nie, są to badania komplementarne. Badanie SRT ocenia wyłącznie właściwości powierzchniowe (bezpieczeństwo), natomiast belka Benkelmana i norma BN-77/8931-12 służą do oceny trwałości strukturalnej i nośności całego układu warstw drogi.
W jakich miejscach badanie wahadłem angielskim jest szczególnie zalecane?
Zaleca się je szczególnie na przejściach dla pieszych, zakrętach, w obrębie skrzyżowań oraz wszędzie tam, gdzie systemy pomiaru koleinowania wykazały deformacje, które mogą sprzyjać gromadzeniu się wody i pogorszeniu przyczepności.
Jaki jest związek między równością nawierzchni a współczynnikiem tarcia?
Równość nawierzchni wpływa na kontakt opony z podłożem. Znaczne nierówności wykrywane planografem mogą powodować chwilowe odrywanie się koła od nawierzchni, co w połączeniu z niską wartością SRT drastycznie pogarsza sterowność pojazdu.
Czy norma BN-77/8931-12 odnosi się bezpośrednio do badania tarcia?
Nie, norma ta dotyczy oznaczenia ugięć nawierzchni podatnych. Jest ona jednak kluczowa w całościowym procesie diagnostycznym, ponieważ pozwala ocenić, czy podłoże jest stabilne i czy parametry powierzchniowe (takie jak tarcie) nie będą ulegać degradacji wskutek osiadań konstrukcji.
