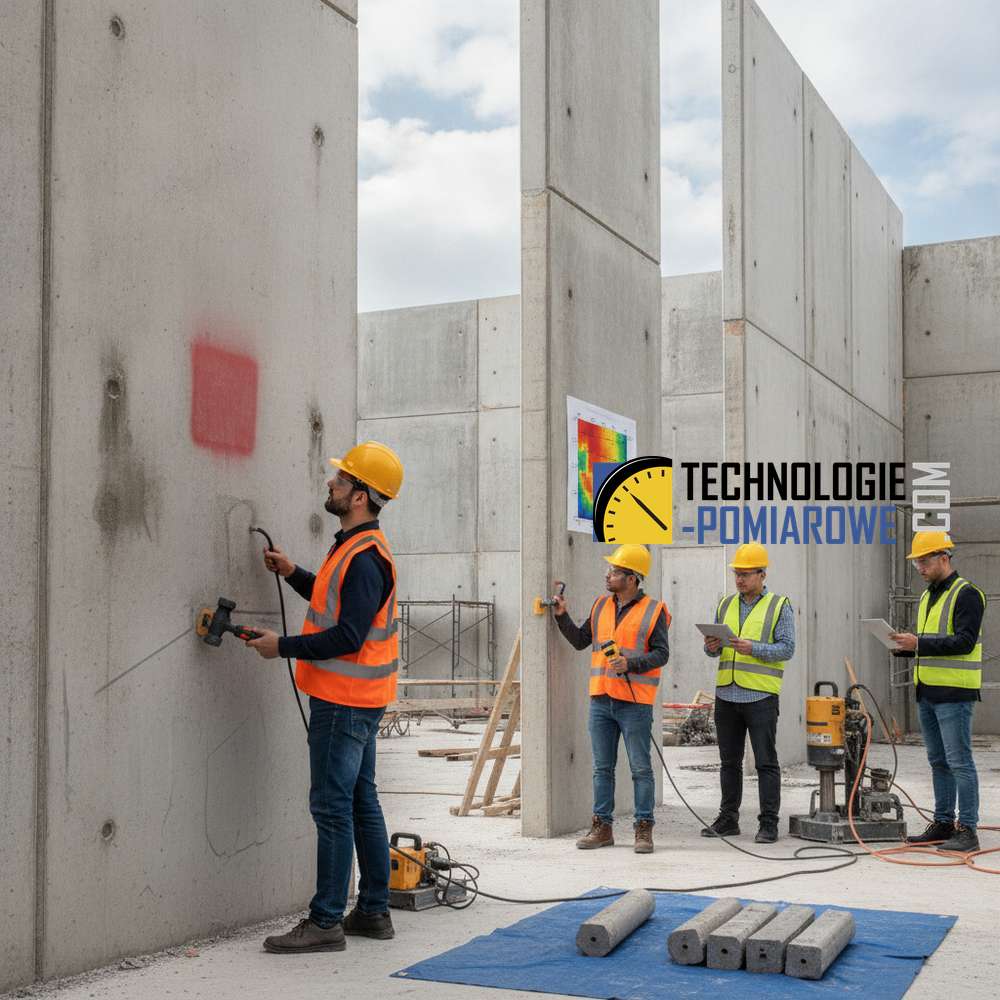

Nierównomierna wytrzymałość betonu w ścianach — gdzie leży problem?

W praktyce inżynierskiej na budowach kubaturowych i przemysłowych często spotykamy się ze zjawiskiem niejednorodności parametrów mechanicznych betonu w obrębie jednego elementu konstrukcyjnego, jakim jest ściana żelbetowa. Problem ten objawia się znacznymi różnicami w wynikach badań nieniszczących (NDT) przeprowadzanych w różnych sekcjach ściany — najczęściej między jej dolną a górną częścią lub w strefach przerw roboczych.

Sytuacja, w której wykonawca twierdzi, że beton jest zgodny z projektem na podstawie wyników badań próbek kontrolnych (kostek), podczas gdy badania in-situ wykazują anomalie, jest klasycznym punktem spornym. Jak zauważono w procedurach diagnostycznych dotyczących podejrzanie niskiej wytrzymałości betonu, wyniki laboratoryjne próbek formowanych nie zawsze odzwierciedlają faktyczny stan betonu w konstrukcji, który poddawany jest innym procesom pielęgnacyjnym i technologicznym.

Potencjalne przyczyny nierównomiernej wytrzymałości

Przyczyny zmienności parametrów betonu w ścianach można podzielić na technologiczne oraz wykonawcze:

Zjawisko bleeding (odprowadzanie wody): W wysokich elementach pionowych nadmiar wody zarobowej migruje ku górze, zwiększając stosunek w/c w górnych partiach ściany, co prowadzi do drastycznego spadku wytrzymałości w tej strefie.
Segregacja składników mieszanki: Zrzucanie betonu z dużej wysokości bez użycia rur wylewowych (leja) powoduje oddzielenie grubego kruszywa od zaczynu, co skutkuje osłabieniem dolnych partii (tzw. "raki") lub stref o nadmiernej zawartości zaprawy.
Niewłaściwe wibrowanie: Zarówno niedowibrowanie (pory powietrzne), jak i przewibrowanie (segregacja i wypłynięcie mleczka cementowego) wpływają na lokalną wytrzymałość na ściskanie.
Różne partie dostaw: Betonowanie długich ścian z kilku betoniarek o różnych parametrach (mimo tej samej klasy deklarowanej) generuje naturalne różnice w strukturze betonu.
Warunki pielęgnacji: Brak odpowiedniego zabezpieczenia górnej krawędzi ściany przed odparowaniem wody skutkuje osłabieniem warstwy przypowierzchniowej.

Metody diagnostyczne i weryfikacja parametrów in-situ

Aby jednoznacznie określić skalę problemu i uzyskać dowód techniczny dla Nadzoru i Inwestora, stosujemy zintegrowane metody diagnostyczne zgodnie z normą PN-EN 13791:

Metoda badania	Typ badania	Zastosowanie i korzyści
SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.)	Nieniszczące (NDT)	Szybka ocena jednorodności betonu na całej powierzchni ściany. Pozwala wytypować miejsca o najniższej wytrzymałości.
Metoda ultradźwiękowaNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie.	Nieniszczące (NDT)	Wykrywanie wewnętrznych wad strukturalnych, kawern i ocena ciągłości betonu w przekroju ściany.
Metoda Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne)	Półniszczące	Ocena wytrzymałości betonu na rozciąganie przy powierzchni — kluczowa przy diagnostyce warstw przypowierzchniowych.
Metoda Pull-outBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. (CAPO-test)	Półniszczące	Bezpośrednia ocena wytrzymałości na ściskanie wewnątrz konstrukcji bez konieczności wycinania rdzeni.
Odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji.	Niszczące (DT)	Najbardziej miarodajna metoda. Badanie próbek na prasie pozwala na ostateczną weryfikację klasy betonu.

Standardy i normy odniesienia

Wszelkie działania diagnostyczne muszą być oparte o aktualny system normowy, co jest niezbędne w przypadku udowadniania niezgodności betonu przed sądem:

PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i wyrobach prefabrykowanych.
PN-EN 12504-1: Badania betonu w konstrukcjach — Próbki rdzeniowe.
PN-EN 12504-2: Badania nieniszczące — Oznaczanie liczby odbicia (sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. ).
PN-EN 206+A2:2021: Beton — Wymagania, właściwości, produkcja i zgodność.

Ryzyka związane z zignorowaniem problemu

Zaniechanie szczegółowej diagnostyki w przypadku stwierdzenia nierównomierności betonu niesie ze sobą poważne konsekwencje:

Redukcja nośności: Słabsze strefy w ścianach nośnych mogą stać się przyczyną przekroczenia stanów granicznych nośności (SGN).
Problemy z trwałością: Beton o niskiej wytrzymałości i dużej porowatości jest podatny na karbonatyzację i szybką korozję zbrojenia.
Odpowiedzialność prawna: W przypadku awarii budowlanej, brak reakcji na sygnały o niskiej jakości betonu obciąża bezpośrednio Kierownika Budowy i Inspektora Nadzoru.
Koszty napraw: Późne wykrycie wad strukturalnych często wymusza kosztowne wzmocnienia konstrukcji (np. matami CFRP) zamiast prostych napraw reprofilacyjnych.

W sytuacjach spornych, gdy wyniki NDT budzą wątpliwości, jedynym wiarygodnym rozwiązaniem pozostaje badanie próbek rdzeniowychBadanie próbek rdzeniowych to najdokładniejszy sposób oceny rzeczywistej wytrzymałości betonu w gotowej konstrukcji. Precyzyjna diagnostyka pozwala bezpiecznie planować modernizację obiektu i zweryfikować jakość wykonanych prac. To fundament pewności technicznej przy każdej inwestycji. na prasie. Pozwala ono na rzetelną ocenę bezpieczeństwa konstrukcji i stanowi niepodważalny argument w rozmowach z dostawcą betonu lub wykonawcą.
