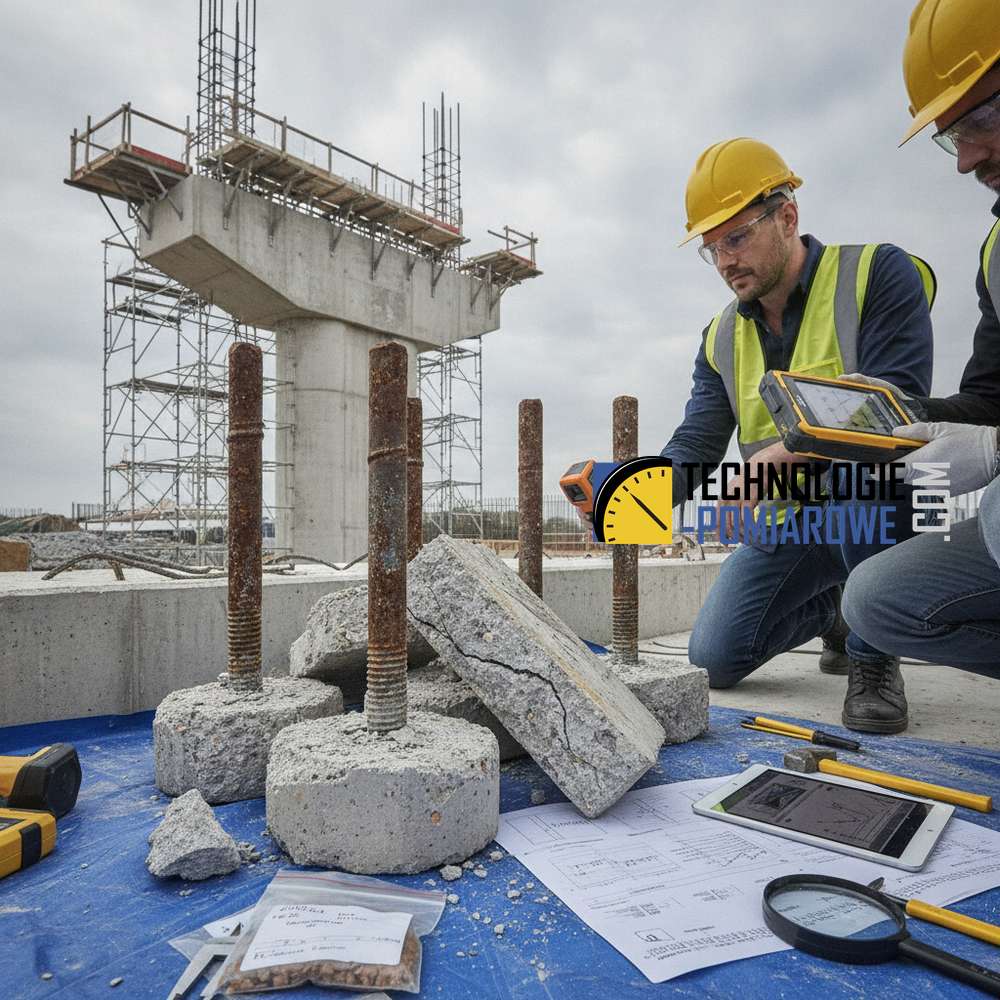

Wyrwane śruby z betonu — analiza techniczna i diagnostyka przyczyny awarii

Wyrwanie śrub, kotew lub prętów zbrojeniowych z podłoża betonowego to krytyczny sygnał alarmowy, który świadczy o przekroczeniu stanu granicznego nośności połączenia. Jako inżynierowie diagnostyki musimy rozstrzygnąć, czy zawiodło samo mocowanie, proces instalacji, czy też parametry mechaniczne podłoża betonowego. Zignorowanie tego problemu w obiektach przemysłowych, biurowych czy inżynieryjnych może prowadzić do katastrofy budowlanej.

Potencjalne przyczyny awarii połączeń kotwionych

Przyczyny wyrwania elementów mocujących rzadko są jednoznaczne i zazwyczaj wynikają z nałożenia się kilku czynników. Do najczęstszych należą:

• Błędy wykonawcze: Niewłaściwe oczyszczenie otworu z pyłu powiercinowego (redukcja przyczepności kotew chemicznych nawet o 50-80%), zbyt mała głębokość zakotwienia lub nieprzestrzeganie momentu dokręcania.
• Niska jakość betonu: Wytrzymałość na ściskanie niższa niż projektowana (np. klasa C16/20 zamiast C25/30) lub występowanie pustek powietrznych i raków w strefie kotwienia.
• Degradacja podłoża: Zaawansowana karbonatyzacja betonu lub korozja zbrojenia, która osłabia strukturę wewnętrzną i spójność matrycy cementowej.
• Błędy projektowe: Niedoszacowanie obciążeń dynamicznych (drgania maszyn) lub stałych, a także zbyt małe rozstawy osiowe i odległości od krawędzi elementu (efekt wyłamania stożka betonowego).

Metodyka diagnostyczna — jak sprawdzić przyczynę?

W celu rzetelnej oceny przyczyny awarii stosujemy zintegrowane podejście, łącząc badania nieniszczące (NDT) z metodami półniszczącymi. Kluczowym narzędziem w tym procesie jest badanie PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych..

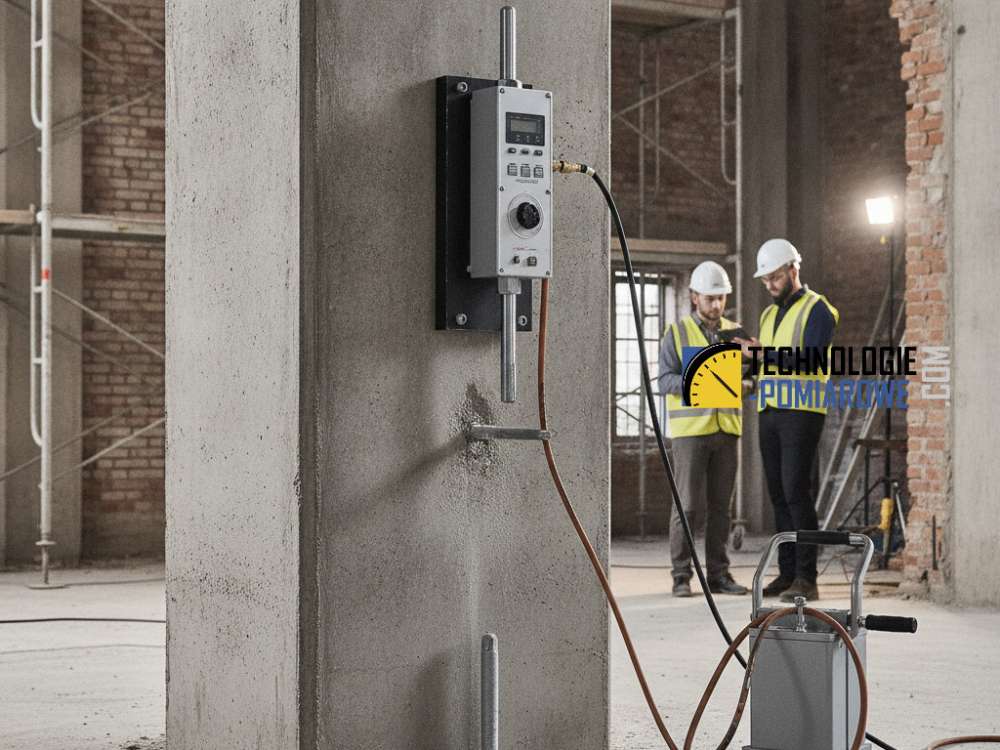

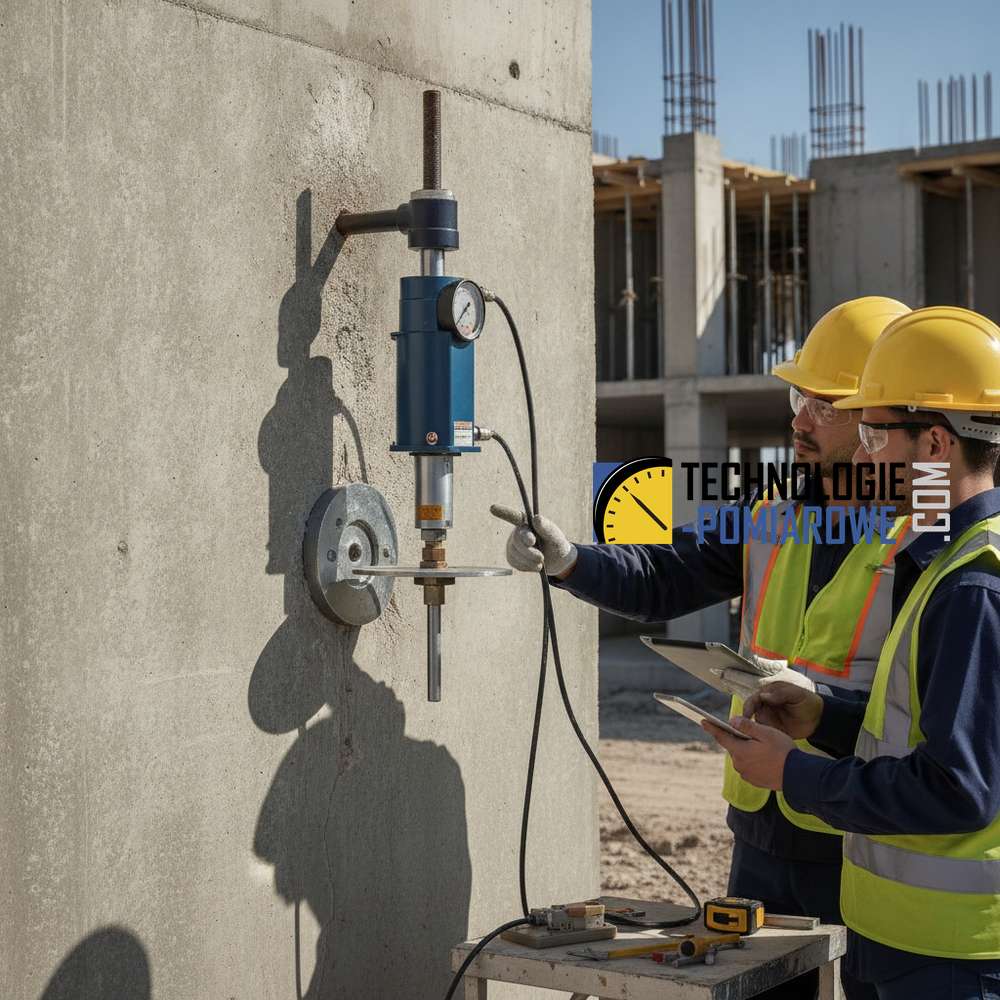

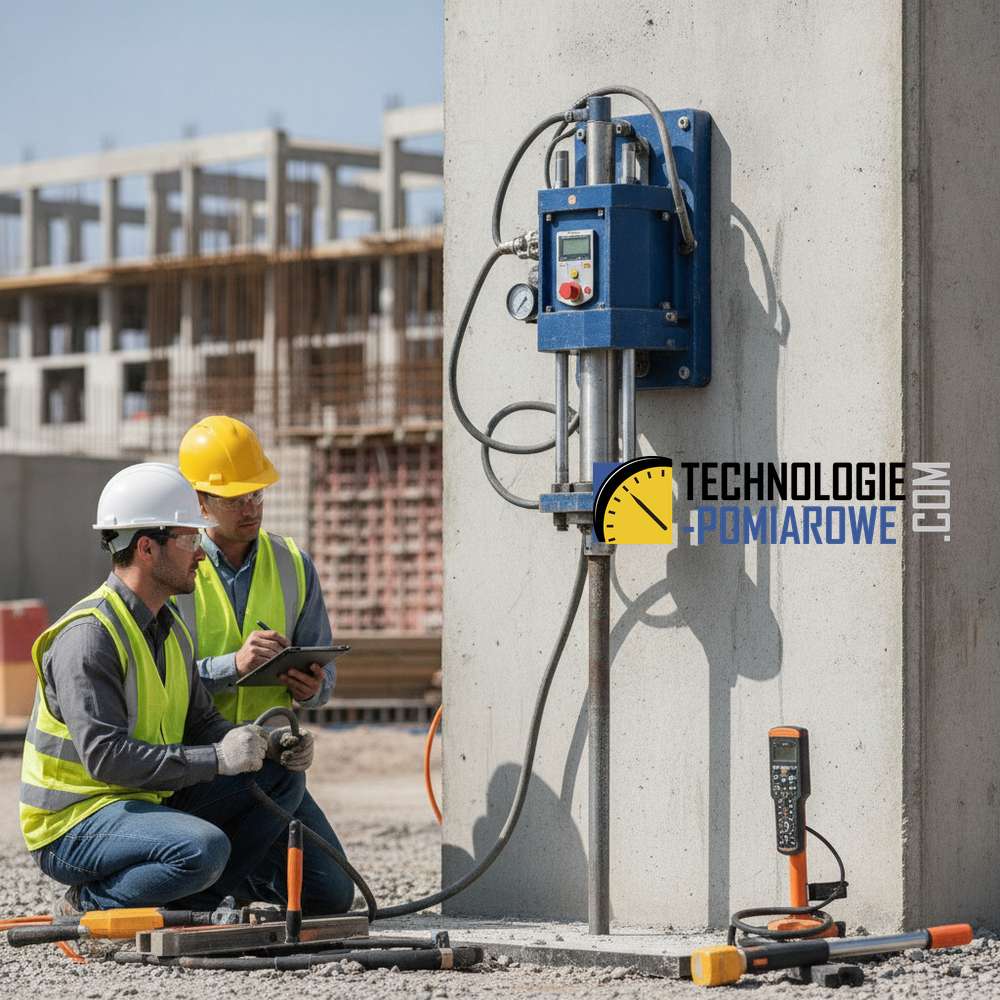

1. Badanie PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. (Test wyrywania): Jest to najbardziej miarodajna metoda oceny nośności połączeń. Pozwala ona na bezpośredni pomiar siły potrzebnej do wyrwania kotwy lub specjalnie osadzonego trzpienia. Wynik w kN pozwala skonfrontować stan faktyczny z założeniami projektowymi i danymi technicznymi producenta systemu kotwiącego.
2. SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.): Badanie nieniszczące pozwalające na szybką ocenę jednorodności betonu i szacunkowe określenie jego wytrzymałości na ściskanie w sąsiedztwie awarii.
3. Badania ultradźwiękowe: Pozwalają wykryć wewnętrzne wady strukturalne, takie jak rozwarstwienia czy puste przestrzenie, które mogły przyczynić się do osłabienia strefy zakotwienia.
4. Badanie PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne): Stosowane do oceny wytrzymałości betonu na rozciąganie przy powierzchni. Pomaga ustalić, czy problemem jest słaba warstwa wierzchnia betonu (tzw. mleczko cementowe lub osłabiona struktura).

Zestawienie metod diagnostycznych

Normy i wytyczne techniczne

Diagnostykę należy prowadzić w oparciu o aktualne standardy inżynierskie, co zapewnia wiarygodność wyników przed ubezpieczycielem lub nadzorem budowlanym:

• PN-EN 12504-2: Badania betonu w konstrukcjach – Badania nieniszczące (oznaczanie liczby odbicia).
• PN-EN 12504-3: Badania betonu w konstrukcjach – Oznaczanie siły wyrywającej (PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych.).
• EOTA TR 048 / ETAG 001: Wytyczne dotyczące europejskich aprobat technicznych dla kotew metalowych osadzanych w betonie.

Ryzyka związane z zaniechaniem diagnostyki

Zbagatelizowanie wyrwanej śruby i ograniczenie się jedynie do "ponownego wklejenia" łącznika w tym samym miejscu bez analizy przyczyny niesie ze sobą poważne konsekwencje:

• Ryzyko katastrofy: Jeśli przyczyną jest systemowe osłabienie betonu, kolejne kotwy będą ulegać awarii kaskadowo.
• Odpowiedzialność prawna i karna: Kierownik budowy lub zarządca obiektu odpowiada za bezpieczeństwo użytkowania konstrukcji. Brak protokołów z badań PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. w przypadku awarii jest rażącym zaniedbaniem.
• Straty finansowe: Konieczność wstrzymania procesów technologicznych lub eksploatacji obiektu w trybie awaryjnym generuje koszty wielokrotnie wyższe niż profesjonalna diagnostyka NDT.

Rekomendacja inżynierska: W przypadku stwierdzenia wyrwania elementów mocujących, należy niezwłocznie przeprowadzić testy PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. na reprezentatywnej próbie pozostałych kotew oraz wykonać badanie twardości podłoża metodą sklerometryczną. Dopiero na podstawie twardych danych liczbowych można opracować projekt naprawczy lub wzmocnienie konstrukcji.
