Zgodność z normami: EN 12504-2, ASTM C 805, JGJ/T 23-2001, EN 13791.

MŁOTEK SCHMIDTA TYP N to klasyczne mechaniczene urządzenie do badania betonu w zakresie wytrzymałości na ściskanie.

• Zakres pomiarowy 10 – 70 N/mm2
• Rejestr liczby odbicia R bezpośrednio na skali urządzenia
• Wytrzymałość betonu odczytywana z wykresu umieszczonego na młotku
• Określanie wytrzymałości betonu, jego jednorodności oraz wyznaczanie obszarów o złej jakości
• Stosowany również do badania skał

Dostepne są dwa warianty Młotka Schmidta do badania betonu:

• Typ N - standardowa energia uderzenia 2.207 Nm, do badania elementów o grubości powyżej 100 mm
• Typ L - zredukowana energia uderzenia 0.735 Nm, do badania elementów cienkościennych o grubości poniżej 100 mm, elementów drobnych lub wrażliwych na uderzenie

W/w młotki Schmidta dostępne są również w wersji NR/LR, gdzie zmierzone wartości liczby odbicia R są rejestrowane w postaci wykresu słupkowego na taśmie papierowej.

Gwarancja: 1 rok

Dokładność pojedynczego odczytu zależy od mierzonej wartości. Zależność błędu pomiaru od mierzonej wartości określa poniższa tabela:

Im wyższa mierzona wartość, tym mniejszy jest błąd odczytu. W celu podniesienia dokładności pomiaru wykonuje się serie pomiarowe eliminując wartości skrajne. Dla niskich wartości metoda obarczona jest większym błędem.

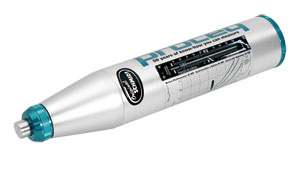

Młotek Schmidta Typ N

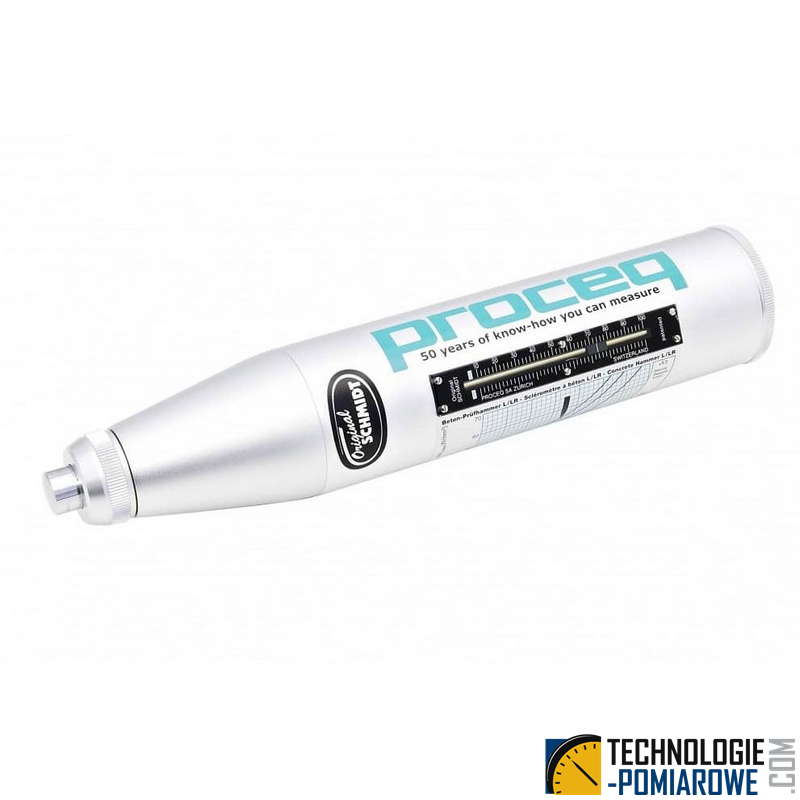

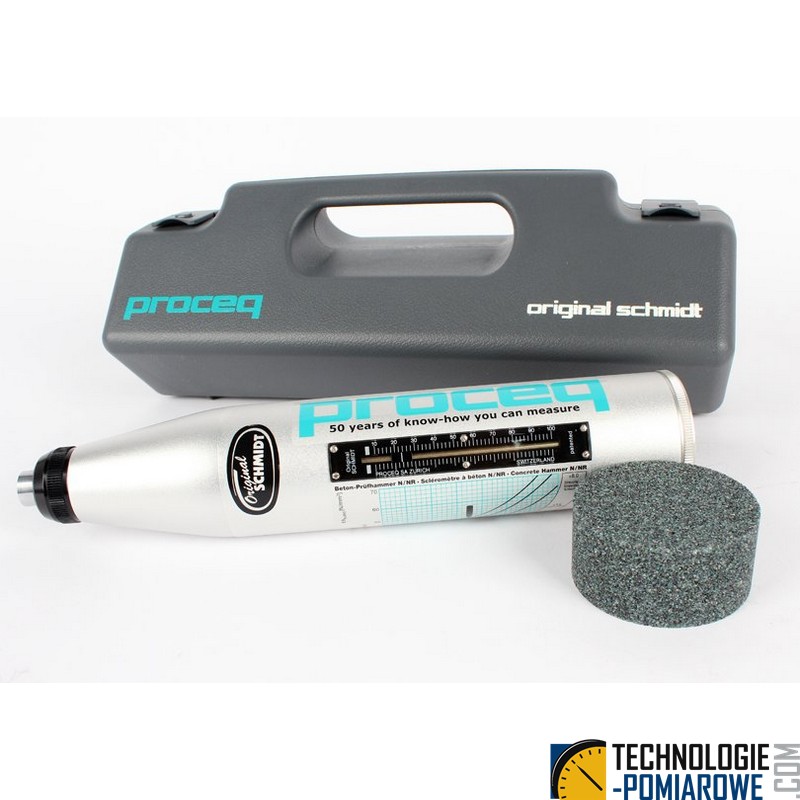

Młotek Schmidta Typ N (klasyczny mechaniczny sklerometr, producent Proceq) to przenośne urządzenie do nieniszczącego badania twardości i szacowania wytrzymałości betonu na ściskanie; działa na zasadzie pomiaru liczby odbicia bijaka, odczytywanego bezpośrednio ze skali na obudowie urządzenia.

Parametry techniczne (kluczowe)

• Typ / energia uderzenia: Typ N — energia uderzenia 2,207 Nm, przeznaczony do elementów o grubości powyżej ~100 mm.

• Zakres pomiarowy: typowo 10–70 N/mm² (MPa) dla betonu; wynik odbicia R odczytywany bezpośrednio ze skali; konwersja na wytrzymałość ze wzoru/wykresu producenta.

• Dokładność pojedynczego odczytu: zmienna w funkcji mierzonej wartości; błąd rośnie przy niskich wartościach i maleje przy wyższych (producent podaje tabele dokładności).

• Wersje urządzenia: mechaniczna klasyczna oraz elektroniczna (z rejestracją/drukarką); dostępna też wersja L o mniejszej energii uderzenia (0,735 Nm) dla elementów cienkich.

Zastosowania praktyczne

• Wstępna ocena jednorodności betonu i szacowanie wytrzymałości na ściskanie.

• Lokalizacja stref o obniżonej jakości betonu, porównania między obszarami konstrukcji oraz kontrola przy odbiorach i remoncie.

• Badania szybkie in situ tam, gdzie wykonanie prób wytrzymałościowych byłoby niemożliwe lub kosztowne.

Procedura pomiarowa — najważniejsze kroki

1. Przygotowanie powierzchni: oczyścić i wygładzić punkt pomiarowy; usunąć luźne cząstki i zanieczyszczenia.

2. Wykonywanie serii odczytów: przeprowadzić co najmniej 10–12 uderzeń na kilku punktach w obszarze (eliminować wartości skrajne) i obliczyć średnią liczbę odbicia R.

3. Konwersja na wytrzymałość: odczytaną liczbę R przeliczyć na wytrzymałość przy użyciu tabeli/wykresu producenta uwzględniającego warunki badania i korekty (np. wpływ wieku betonu, wilgotności, chropowatości powierzchni).

4. Rejestracja: dokumentować każdy odczyt z lokalizacją, datą, warunkami pomiaru i zastosowanym kowadłem kalibracyjnym.

Kalibracja, kontrola i normy

• Przed pomiarem sprawdzić poprawność kalibracji na kowadle kalibracyjnym zgodnym z normą (np. EN 12504‑2) i protokołować wynik.

• Regularna kontrola, przeglądy techniczne i porównania z metodami referencyjnymi (próbki ciśnieniowe) zwiększają wiarygodność oceny.

• Metoda i urządzenie są uwzględnione w normach i wytycznych dla badań nieniszczących betonu; stosować zalecenia producenta przy interpretacji wyników.

Ograniczenia i dobre praktyki

• Metoda daje oszacowanie, nie zastępuje badań destrukcyjnych; wpływ na wynik mają: chropowatość i wierność przygotowania powierzchni, grubość elementu, rodzaj betonu, wilgotność i wiek betonu. Wyniki należy interpretować jako wskazówkowe i uzupełniać innymi badaniami tam, gdzie wymagana jest dokładna wytrzymałość konstrukcyjna.

• Aby poprawić dokładność: wykonywać serie pomiarowe, stosować korekty zgodne z wytycznymi producenta, dokumentować warunki i porównywać z referencyjnymi próbami ściskania betonu.

Naniesiona na obudowę młotka Schmidta tabela przeliczeniowa, pozwala na odczytanie wytrzymałości betonu dla każdego pomiaru.
