Badanie betonu w konstrukcji - metody nieniszczące i półniszczące

Badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta w konstrukcji - metody nieniszczące i półniszczące

Współczesne budownictwo i inżynieria lądowa stawiają przed nami ogromne wyzwania w zakresie zapewnienia bezpieczeństwa i trwałości obiektów żelbetowych. Kluczowym elementem tego procesu jest diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. in-situ, czyli badania przeprowadzane bezpośrednio na placu budowy lub na istniejącym obiekcie. Umiejętność precyzyjnej oceny stanu faktycznego konstrukcji, często bez naruszania jej integralności, to fundament rzetelnej ekspertyzy technicznej. Wybór odpowiedniej metody badawczej - od całkowicie nieniszczących po metody inwazyjne - decyduje o wiarygodności wyników oraz optymalizacji kosztów remontów czy dalszej eksploatacji.

Metody nieniszczące (NDT) - sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. i ultradźwiękiNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie.

Badania nieniszczące (Non-Destructive Testing) pozwalają na ocenę parametrów betonu bez jakiejkolwiek ingerencji w strukturę elementu. Są one niezastąpione przy wstępnej diagnostyce oraz badaniu dużej liczby elementów w krótkim czasie.

• Badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. (sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. ): Jest to jedna z najpopularniejszych metod diagnostycznych. Pozwala na szybką ocenę twardości powierzchniowej betonu, co następnie przeliczane jest na przybliżoną wytrzymałość na ściskanie. Procedura ta, oparta na normach PN-EN, wymaga odpowiedniego przygotowania podłoża oraz wykonania serii uderzeń, których wynik (liczba odbicia) jest interpretowany zgodnie z krzywymi korelacji.

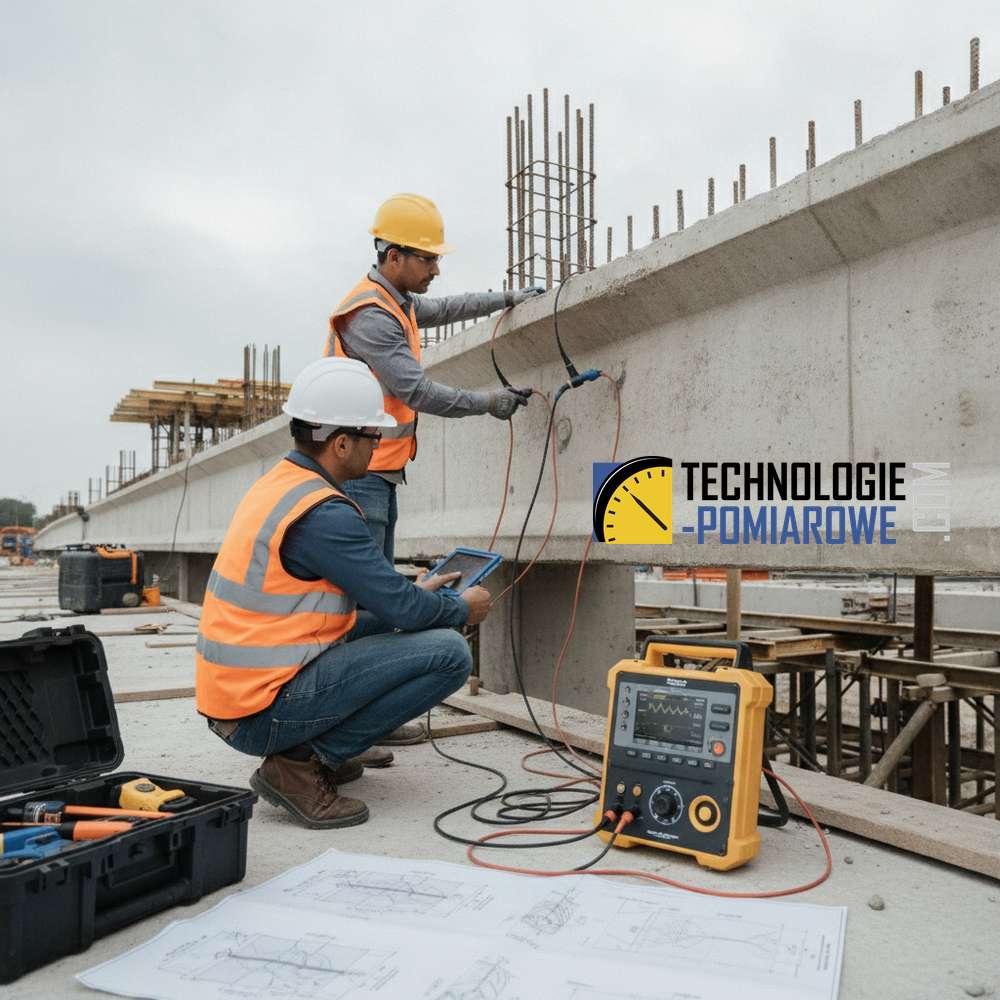

• Badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. : Ta zaawansowana metoda nieniszcząca polega na pomiarze prędkości rozchodzenia się fal ultradźwiękowych wewnątrz betonu. Pozwala ona nie tylko na szacowanie wytrzymałości, ale przede wszystkim na wykrywanie nieciągłości, pustek, pęknięć oraz ocenę jednorodności materiału w całej objętości elementu.

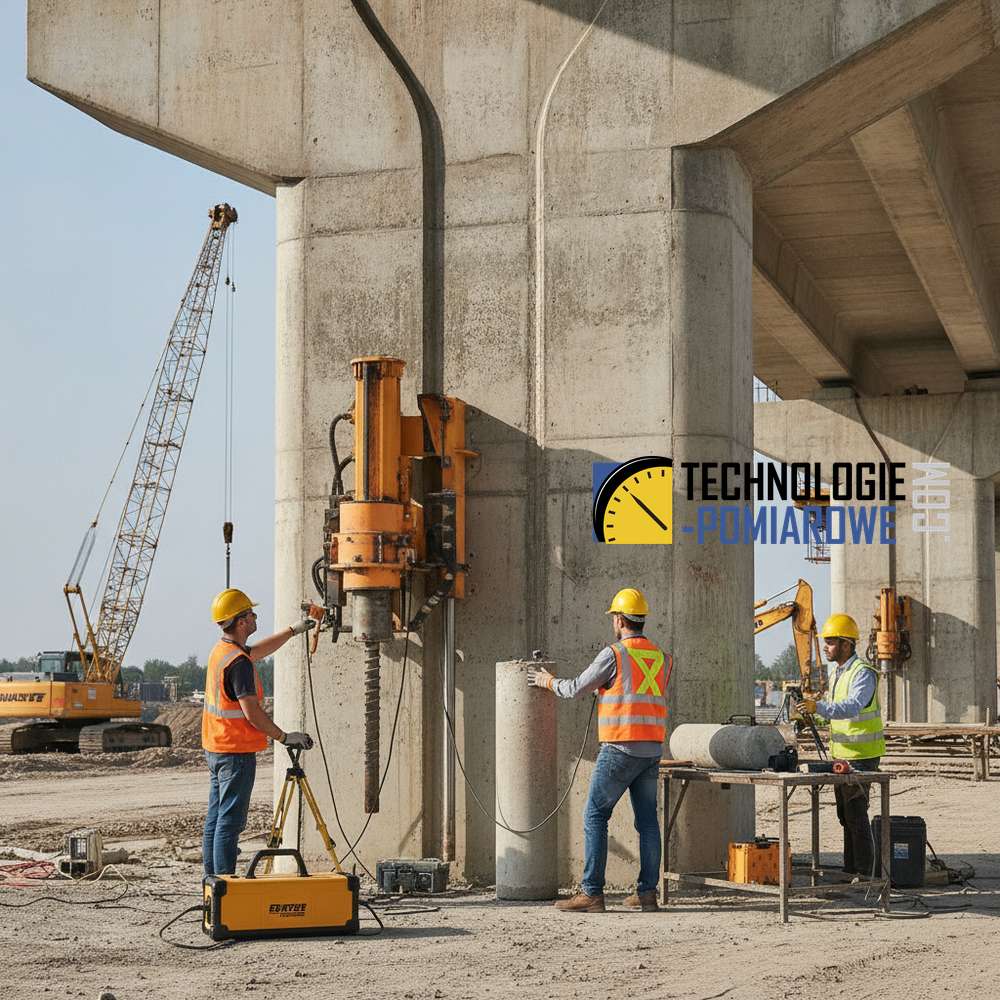

Metody niszczące i półniszczące - odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji.

Choć metody nieniszczące są szybkie, to pobieranie próbek rdzeniowych oraz ich późniejsze badanie na prasie pozostaje najwyższym standardem w hierarchii diagnostycznej. Jest to metoda bezpośrednia, która dostarcza najbardziej miarodajnych danych o rzeczywistej wytrzymałości betonu.

Proces ten obejmuje wykonanie precyzyjnych odwiertów o określonej średnicy, pobranie walcowych próbek, a następnie ich odpowiednie przygotowanie i poddanie niszczącemu badaniu w laboratorium. W przeciwieństwie do metod NDT, badanie rdzeni pozwala wyeliminować błędy wynikające ze stanu powierzchni betonu czy wilgotności, dając inżynierowi twarde dane o parametrach mechanicznych konstrukcji.

Porównanie metod diagnostycznych

Wybór metody zależy od celu badania oraz wymaganej precyzji. Poniższa tabela przedstawia zestawienie kluczowych cech omawianych rozwiązań:

Zastosowanie praktyczne w inżynierii

W praktyce inżynierskiej rzadko opieramy się na tylko jednej metodzie. Najlepsze efekty daje podejście hybrydowe. Na przykład, przy ocenie dużego stropu żelbetowego, diagnosta może wykonać kilkadziesiąt pomiarów młotkiem Schmidta, aby wytypować miejsca o najniższej twardości. Następnie w tych newralgicznych punktach wykonuje się ograniczone ilościowo odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. .

Dzięki temu "kalibrujemy" wyniki nieniszczące realnymi wynikami z prasy hydraulicznej. Takie działanie pozwala na precyzyjne określenie bezpiecznej nośności konstrukcji bez konieczności dziurawienia całego obiektu. Diagnostyka in-situ jest niezbędna przy:

• zmianie sposobu użytkowania obiektu i związanym z tym wzroście obciążeń;
• ocenie stanu technicznego po pożarach lub awariach budowlanych;
• weryfikacji jakości betonu dostarczonego na budowę, gdy próbki normowe budzą wątpliwości.

Podsumowanie

Prawidłowa diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. w konstrukcji to proces wieloetapowy. Wykorzystanie metod nieniszczących, takich jak sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. czy ultradźwiękiNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. , pozwala na szybkie i bezinwazyjne monitorowanie stanu obiektu. Jednak w sytuacjach wymagających najwyższej precyzji, niezbędne jest przeprowadzenie odwiertów rdzeniowych. Rekomendujemy stosowanie metod NDT do regularnej kontroli i przesiewowej oceny jakości, natomiast badania niszczące jako ostateczne potwierdzenie parametrów konstrukcyjnych. Inwestycja w rzetelne badania to przede wszystkim gwarancja bezpieczeństwa użytkowników i trwałości konstrukcji.
