Badanie CBR — kluczowy parametr w diagnostyce i projektowaniu konstrukcji ziemnych
Prawidłowe rozpoznanie parametrów podłoża to fundament każdej trwałej inwestycji budowlanej. W inżynierii lądowej, gdzie diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. oraz nośność podbudowy decydują o bezpieczeństwie i trwałości realizowanych obiektów, wskaźnik CBR zajmuje miejsce szczególne. Jest on niezbędny do właściwego zaprojektowania warstw konstrukcyjnych dróg oraz oceny przydatności gruntów w budownictwie ziemnym.
Współczesna diagnostyka nie opiera się jednak na pojedynczym pomiarze. Aby uzyskać pełny obraz stanu podłoża, inżynierowie zestawiają wyniki wskaźnika CBR z innymi metodami, takimi jak badania płytą dynamiczną czy testy VSS. Takie kompleksowe podejście pozwala uniknąć błędów projektowych, które mogłyby prowadzić do osiadania konstrukcji lub przedwczesnej degradacji nawierzchni.

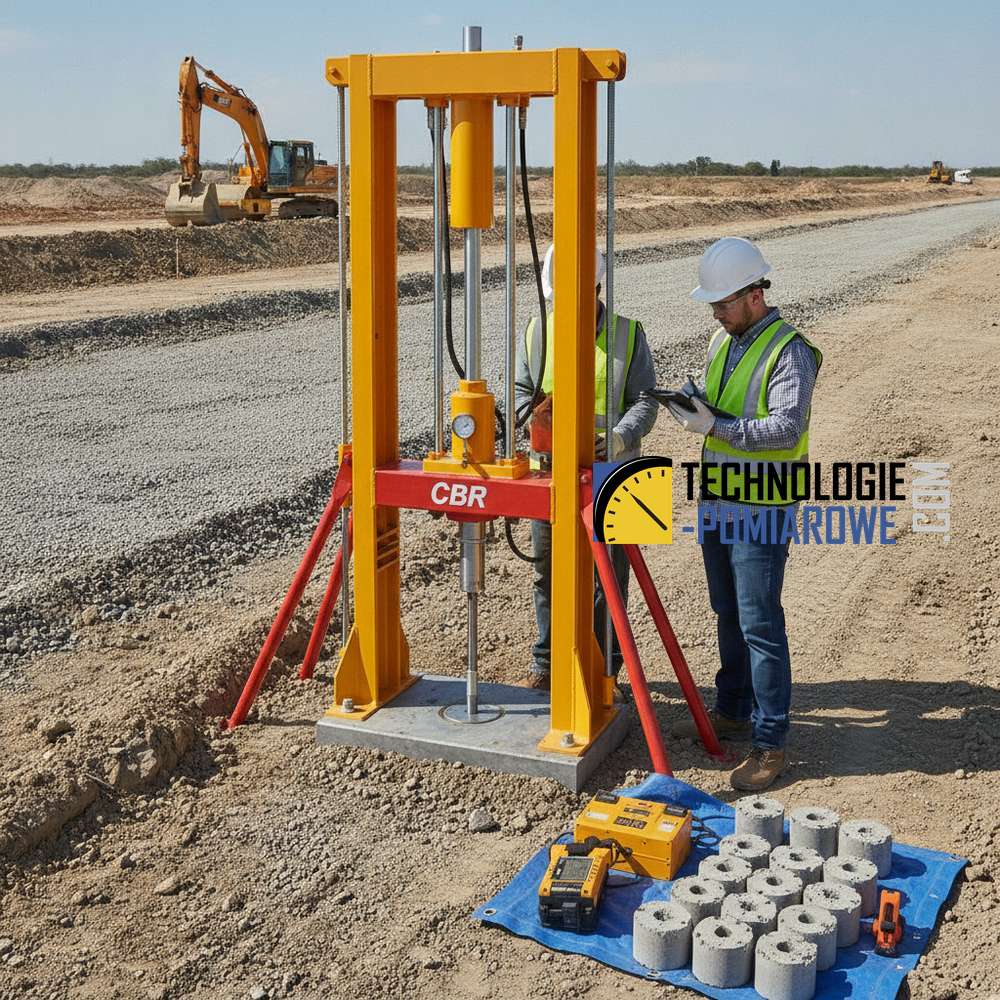

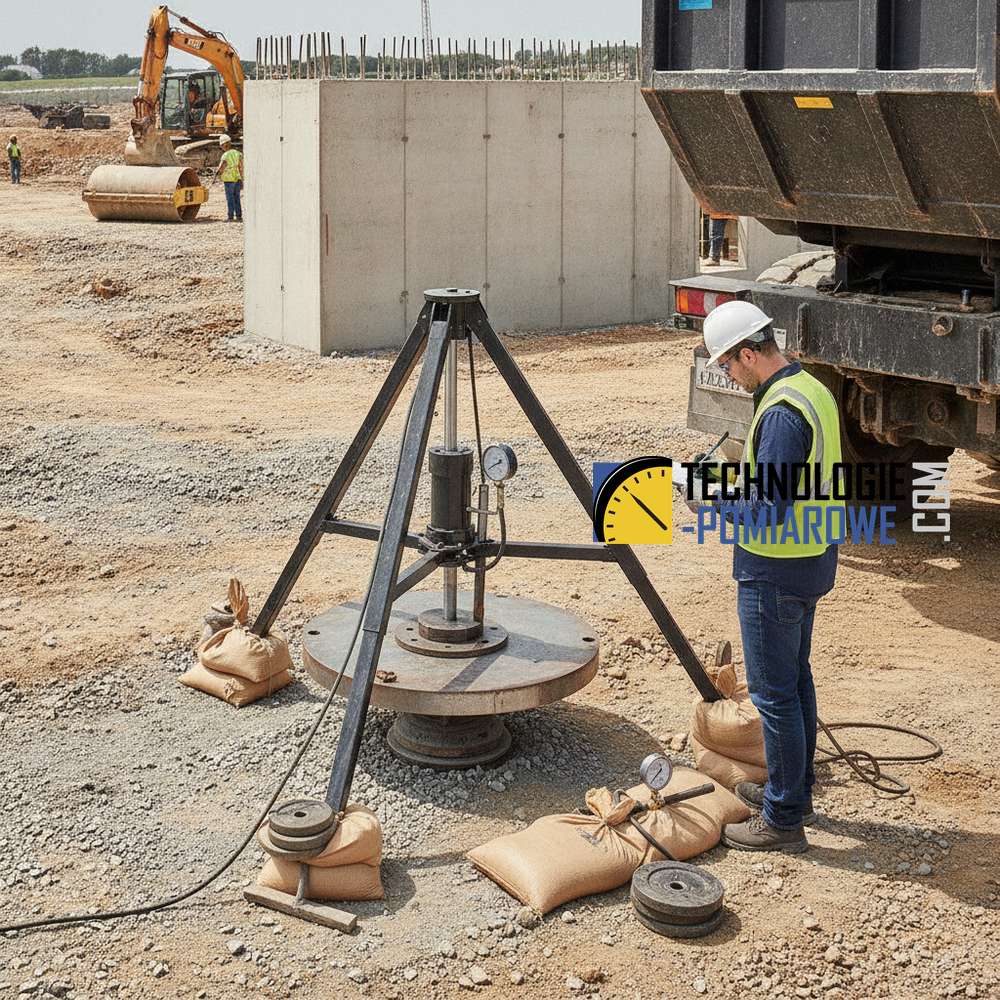

Wskaźnik CBR — co to jest i jak go wyznaczyć?
Wskaźnik CBR (California Bearing Ratio) to parametr określający stosunek oporu penetracji badanego gruntu do oporu, jaki stawia wzorcowy tłuczeń przy określonej głębokości wciskania trzpienia. Jest to kluczowy parametr w diagnostyce i projektowaniu konstrukcji ziemnych, szczególnie w kontekście nawierzchni podatnych i półsztywnych.
Zgodnie z procedurami diagnostycznymi, wyznaczenie wskaźnika CBR pozwala na:
- Ocenę nośności podłoża gruntowego.
- Określenie przydatności materiałów do budowy nasypów.
- Weryfikację jakości zagęszczenia warstw konstrukcyjnych.
- Optymalizację grubości poszczególnych warstw podbudowy.
Proces badawczy zazwyczaj obejmuje przygotowanie próbek gruntu o określonej wilgotności, ich zagęszczenie, a następnie poddanie procesowi nasączania wodą (jeśli wymagają tego warunki projektowe), co pozwala zasymulować najbardziej niekorzystne warunki pracy podłoża. Ostatecznym etapem jest wciskanie znormalizowanego trzpienia w próbkę i rejestracja siły nacisku.
Diagnostyka porównawcza: CBR, Płyta DynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. i VSS
W praktyce inżynierskiej rzadko polega się wyłącznie na jednej metodzie. Diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. wymaga często korelacji wyników CBR z badaniami polowymi. Poniższa tabela przedstawia zestawienie popularnych metod badania nośności, które uzupełniają obraz uzyskany dzięki wskaźnikowi CBR:
| Metoda badania | Główny parametr | Zastosowanie w diagnostyce |
|---|---|---|
| Wskaźnik CBR | Stosunek oporu penetracji (%) | Projektowanie grubości warstw, ocena materiału w laboratorium. |
| Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. | Moduł dynamiczny Evd [MPa] | Szybka kontrola nośności i zagęszczenia na placu budowy. |
| Płyta statyczna VSS | Moduły E1, E2 oraz wskaźnik Io | Dokładne badanie nośności podbudowy i podłoża. |
Wybór między płytą dynamiczną a VSS zależy od specyfiki projektu i wymaganej dokładności. Podczas gdy CBR daje odpowiedź na pytanie o jakość samego materiału, badania płytą pozwalają ocenić stan gotowej warstwy w warunkach polowych. Warto pamiętać, że wynik Evd z płyty dynamicznej zależy od wielu czynników, w tym od rodzaju gruntu i jego wilgotności, co musi być uwzględnione przy interpretacji wyników.
Zastosowanie praktyczne w inżynierii lądowej
Wykorzystanie wskaźnika CBR w praktyce inżynierskiej jest wielowymiarowe. Przede wszystkim pozwala on na prawidłowe rozpoznanie parametrów podłoża już na etapie planowania inwestycji. Dzięki temu możliwe jest dobranie odpowiedniej technologii wzmocnienia gruntu, jeśli uzyskane wartości nie spełniają normatywnych wymagań.
W trakcie realizacji inwestycji, wskaźnik CBR służy jako narzędzie kontrolne. Sprawdzenie, czy dostarczony materiał spełnia założenia projektowe, jest niezbędne dla zapewnienia bezpieczeństwa konstrukcji. W połączeniu z badaniami nośności podbudowy przy użyciu płyty dynamicznej, inżynierowie otrzymują pełną informację o jakości wykonanych robót ziemnych.
Podsumowanie — dlaczego diagnostyka CBR jest niezbędna?
Badanie CBR pozostaje jednym z najbardziej wiarygodnych sposobów oceny przydatności gruntów i materiałów drogowych. Jego rola w diagnostyce konstrukcji żelbetowych i ziemnych jest nie do przecenienia, gdyż pozwala na obiektywne porównanie parametrów różnych materiałów. Rekomendujemy stosowanie badań CBR wszędzie tam, gdzie wymagana jest wysoka trwałość konstrukcji oraz pewność co do stabilności podłoża.
Pamiętajmy, że każda trwała inwestycja zaczyna się od precyzyjnych pomiarów. Połączenie wyników CBR z nowoczesnymi metodami polowymi, takimi jak badanie płytą dynamiczną, stanowi obecnie standard w profesjonalnym nadzorze inżynierskim.
FAQ — Najczęściej zadawane pytania
Co to jest wskaźnik CBR?
Wskaźnik CBR (California Bearing Ratio) to parametr stosowany w diagnostyce i projektowaniu konstrukcji ziemnych, określający nośność gruntu poprzez porównanie jego oporu penetracji z oporem materiału wzorcowego.
Dlaczego badanie CBR jest ważne dla trwałości inwestycji?
Prawidłowe rozpoznanie parametrów podłoża za pomocą CBR pozwala na właściwe zaprojektowanie grubości warstw konstrukcyjnych, co zapobiega osiadaniu i uszkodzeniom budowli w przyszłości.
Jakie są różnice między badaniem CBR a płytą dynamiczną?
CBR jest zazwyczaj badaniem laboratoryjnym określającym cechy materiału, natomiast płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. służy do szybkiej diagnostyki nośności i zagęszczenia (moduł Evd) bezpośrednio na placu budowy.
Od czego zależy wynik badania nośności podłoża?
Wyniki badań, takich jak moduł Evd czy wskaźnik CBR, zależą od rodzaju gruntu, stopnia jego zagęszczenia, wilgotności oraz poprawności wykonania samej procedury badawczej.
Kiedy wybrać płytę dynamiczną, a kiedy badanie VSSBadanie płytą statyczną VSS (Vibrating Static Plate) służy do oceny nośności i odkształcalności warstw podbudowy oraz podłoża gruntowego w miejscach realizacji dróg, placów czy fundamentów. Metoda pozwala określić moduły odkształcenia oraz wskaźnik zagęszczenia, co jest kluczowe dla weryfikacji zgodności wykonanych robót ziemnych z założeniami projektowymi.?
Wybór zależy od wymagań projektowych. Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. oferuje szybkość i mobilność, natomiast VSS (płyta statyczna) dostarcza bardziej szczegółowych danych o parametrach odkształcenia podłoża.
