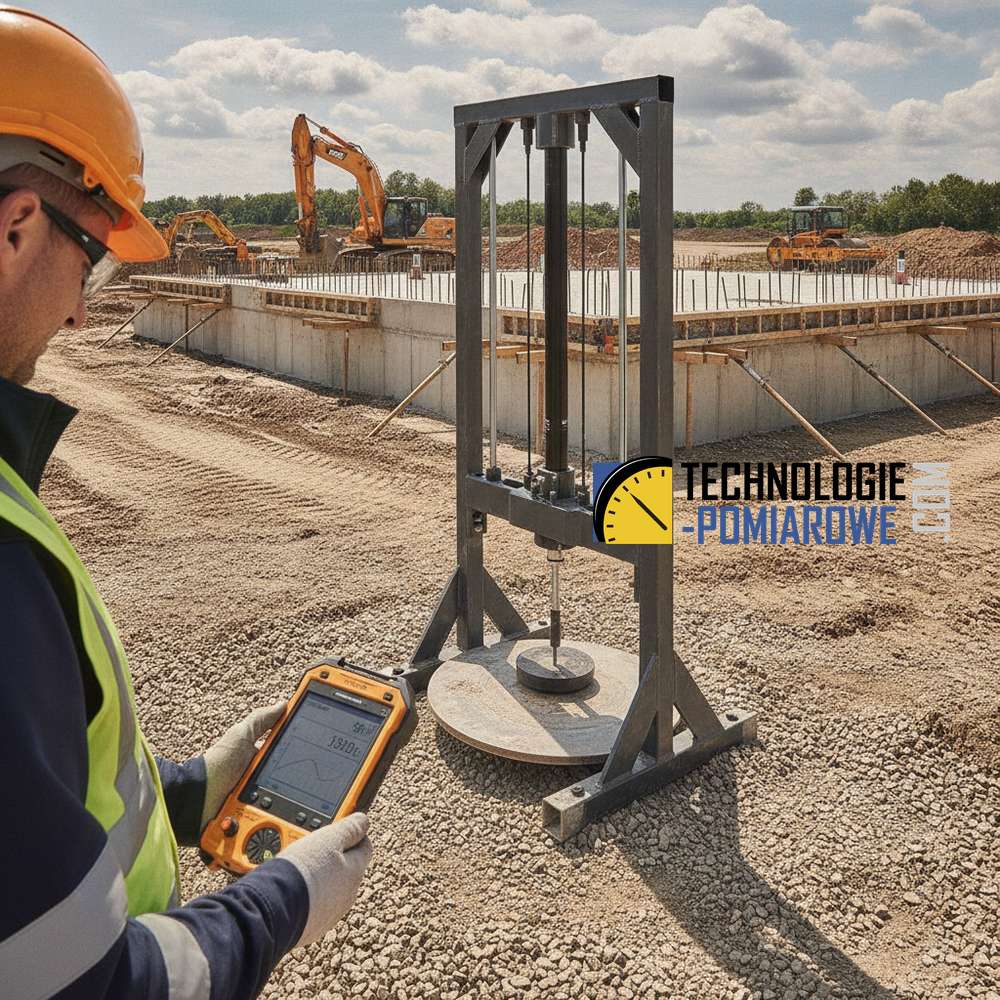

Badanie płytą dynamiczną — od czego zależy wynik Evd?
Prawidłowe rozpoznanie parametrów podłoża to fundament każdej trwałej inwestycji budowlanej. W inżynierii lądowej, gdzie diagnostyka konstrukcji oraz nośność podbudowy decydują o bezpieczeństwie i trwałości realizowanych obiektów, kluczowe staje się precyzyjne określenie modułu odkształcenia. Jednym z najczęściej stosowanych parametrów w tym zakresie jest dynamiczny moduł odkształcenia podłoża, oznaczany jako Evd. Wynik ten, uzyskiwany za pomocą lekkiej płyty dynamicznejPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność., stanowi podstawę do oceny jakości zagęszczenia gruntów i warstw konstrukcyjnych, bezpośrednio wpływając na harmonogram i koszty prac budowlanych.
Czynniki wpływające na wynik dynamicznego modułu odkształcenia (Evd)
Wartość parametru Evd nie jest stała i zależy od szeregu czynników technicznych oraz środowiskowych. Zrozumienie tych zależności jest niezbędne dla rzetelnej diagnostyki konstrukcji i podbudowy. Do najważniejszych elementów determinujących wynik badania należą:
- Rodzaj i uziarnienie gruntu: Parametry dynamiczne zmieniają się w zależności od tego, czy badamy grunty niespoiste (piaski, żwiry), czy podbudowy z kruszyw łamanych.
- Wilgotność materiału: Nadmierna wilgoć w badanym podłożu może istotnie obniżyć wynik Evd, co często prowadzi do błędnej interpretacji stanu zagęszczenia.
- Energia wymuszenia: Wynik zależy od powtarzalności uderzenia masy opadowej, co w nowoczesnych urządzeniach, takich jak ZFG-2000, jest precyzyjnie kontrolowane.
- Przygotowanie powierzchni: Płyta musi przylegać całą powierzchnią do podłoża. Wszelkie nierówności lub luźne ziarna kruszywa pod płytą zafałszowują odczyt osiadania.
Sprzęt pomiarowy: Płyta dynamiczna ZFG-2000
W nowoczesnej diagnostyce podłoża szczególną popularnością cieszy się urządzenie ZFG-2000. Jest to nowoczesne podejście do badania nośności, które pozwala na błyskawiczne uzyskanie wyników bez konieczności angażowania ciężkiego sprzętu (takiego jak przeciwwaga w metodzie VSS). Wykorzystanie zaawansowanej elektroniki pozwala na natychmiastową interpretację wyników oraz ich wydruk bezpośrednio na placu budowy.
Porównanie metod: Płyta dynamiczna vs VSS
Wybór między płytą dynamiczną a statyczną płytą VSS jest jednym z najczęstszych dylematów w inżynierii podłoża. Poniższa tabela przedstawia kluczowe różnice wpływające na proces diagnostyczny:
| Parametr | Lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. (Evd) | Statyczna płyta VSS (E1, E2) |
|---|---|---|
| Czas pomiaru | Ok. 2-3 minuty | Ok. 30-60 minut |
| Wymagana przeciwwaga | Nie (urządzenie samonośne) | Tak (np. ciężarówka lub koparka) |
| Mobilność | Bardzo wysoka (mieści się w aucie osobowym) | Niska (wymaga ciężkiego sprzętu) |
| Głębokość diagnostyki | Warstwy powierzchniowe (do ok. 30-50 cm) | Głębsze strefy oddziaływania |
Zastosowanie praktyczne w inżynierii i diagnostyce
Wykorzystanie płyty dynamicznej w praktyce inżynierskiej pozwala na znaczące przyspieszenie odbiorów robót ziemnych. Dzięki temu, że diagnostyka konstrukcji i podbudowy może odbywać się w czasie rzeczywistym, kierownik budowy jest w stanie natychmiast podjąć decyzję o konieczności dalszego zagęszczania lub o możliwości układania kolejnej warstwy konstrukcyjnej.
Badanie to jest niezastąpione w miejscach o utrudnionym dostępie, takich jak wąskie wykopy kanalizacyjne, zasypki przyczółków mostowych czy wnętrza hal produkcyjnych, gdzie wjazd ciężkiego sprzętu wymaganego do badania VSS byłby niemożliwy lub nieekonomiczny. Procedura badania, oparta na odpowiednich normach, zapewnia powtarzalność i obiektywizm uzyskanych danych.
Podsumowanie — dlaczego warto postawić na badanie dynamiczne?
Płyta dynamiczna to obecnie standard w szybkiej i mobilnej diagnostyce nośności podłoża. Choć wynik Evd zależy od wielu czynników, takich jak wilgotność czy rodzaj gruntu, to profesjonalne urządzenia (np. ZFG-2000) oraz ścisłe przestrzeganie procedur pozwalają na uzyskanie rzetelnej oceny stanu budowli. Inwestycja w regularne badania nośności dynamicznej to gwarancja bezpieczeństwa konstrukcji i optymalizacji kosztów inwestycji poprzez uniknięcie kosztownych awarii i osiadań w przyszłości.
FAQ — Najczęściej zadawane pytania
Co to jest moduł Evd?
Moduł Evd to dynamiczny moduł odkształcenia podłoża, mierzony w MN/m2, określany na podstawie osiadania płyty pod wpływem uderzenia masy spadkowej w badaniu lekką płytą dynamiczną.
Czy wynik Evd można bezpośrednio przeliczyć na moduł statyczny E2 z badania VSS?
Istnieją korelacje między tymi parametrami, jednak zależą one od rodzaju gruntu. Często przyjmuje się orientacyjne przeliczniki, ale dla pełnej pewności diagnostycznej zaleca się wykonanie badań porównawczych na danym placu budowy.
Ile kosztuje badanie płytą dynamiczną?
Koszt badania zależy od jego formy — czy jest to zakup własnego urządzenia (np. ZFG-2000), jego wynajem, czy zlecenie usługi zewnętrznemu laboratorium. Płyta dynamiczna jest jednak znacznie tańsza w eksploatacji niż zestaw VSS ze względu na brak potrzeby angażowania przeciwwagi.
Jakie są zalety urządzenia ZFG-2000?
Urządzenie to charakteryzuje się nowoczesnym podejściem do pomiarów, oferując wysoką precyzję, automatyczny zapis danych, łatwość obsługi oraz możliwość szybkiego wydruku protokołu z badania bezpośrednio w terenie.
W jakich warunkach nie należy wykonywać badania Evd?
Badania nie powinno się przeprowadzać na gruntach zamarzniętych, w trakcie intensywnych opadów deszczu (ze względu na drastyczną zmianę wilgotności) oraz na powierzchniach bardzo nierównych, które uniemożliwiają pełne przyleganie płyty do podłoża.
