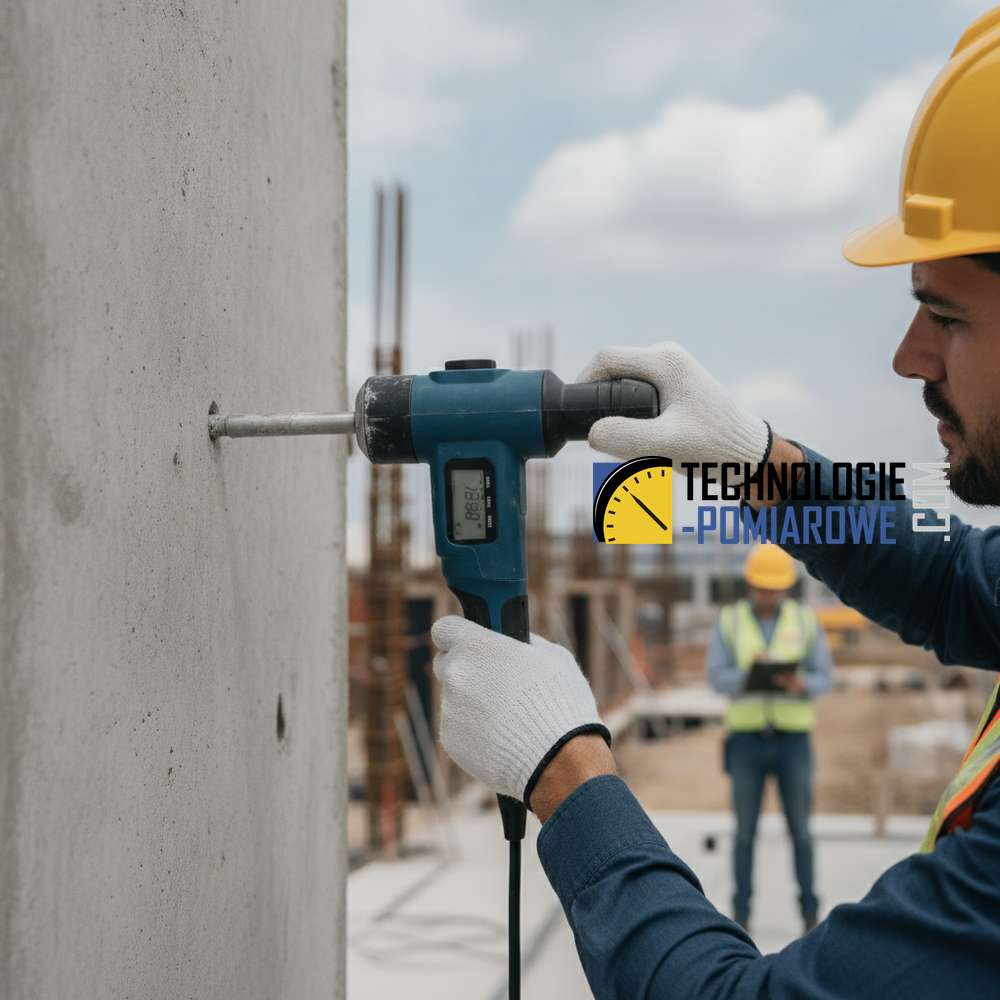

Badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. — natychmiastowa weryfikacja jakości mieszanki betonowej

W nowoczesnej inżynierii lądowej szybkość uzyskiwania informacji o parametrach wbudowanego materiału ma kluczowe znaczenie dla harmonogramu i bezpieczeństwa prac. Badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów., znane szerzej jako sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , jest najpowszechniej stosowaną metodą nieniszczącą (NDT) do oceny twardości powierzchniowej oraz szacowania wytrzymałości betonu na ściskanie. Pozwala ono na błyskawiczną diagnostykę in-situ, stanowiąc fundament kontroli jakości na placu budowy.

Czym jest sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. ? Istota metody

SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. opiera się na korelacji między twardością powierzchniową betonu a jego wytrzymałością na ściskanie. Urządzenie, nazwane od nazwiska szwajcarskiego inżyniera Ernsta Schmidta, mierzy energię odbicia masy bijaka od powierzchni betonu. Wynik badania, wyrażony jako liczba odbicia (L) lub wartość R, informuje nas o sprężystości i twardości badanej strefy. Im twardszy i bardziej zwarty beton, tym wyższa wartość odbicia.

Warto podkreślić, że badanie to nie zastępuje całkowicie niszczących badań wytrzymałościowych (jak ściskanie rdzeni odwiertowych), ale stanowi doskonałe narzędzie do wstępnej weryfikacji parametrów, oceny jednorodności konstrukcji oraz wyznaczania miejsc do pobrania próbek seryjnych.

Normy techniczne regulujące badanie

Aby wyniki uzyskane za pomocą młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. były wiarygodne i mogły stanowić podstawę do oceny technicznej, badanie musi być przeprowadzone zgodnie z obowiązującymi standardami:

• PN-EN 12504-2: Badania betonu w konstrukcjach – Część 2: Badanie nieniszczące – Oznaczanie liczby odbicia. Norma ta definiuje sposób wykonania pomiaru, przygotowanie powierzchni oraz obsługę urządzenia.
• PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i prefabrykowanych wyrobach betonowych. To kluczowy dokument określający, jak na podstawie wyników sklerometrycznych estymować klasę wytrzymałości betonu.

Zastosowanie: Kiedy wykonać badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów.?

W praktyce inżynierskiej diagnostyka sklerometryczna jest nieodzowna w kilku kluczowych scenariuszach:

1. Podejrzanie niska wytrzymałość betonu: Gdy wyniki badań laboratoryjnych próbek kontrolnych (kostek) są niespójne lub budzą wątpliwości co do jakości mieszanki dostarczonej na budowę, sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. pozwala na szybką weryfikację parametrów in-situ.
2. Kontrola rozformowania szalunków: Badanie pozwala określić, czy beton uzyskał już wytrzymałość umożliwiającą bezpieczne zdjęcie deskowania lub sprężenie konstrukcji.
3. Ocena jednorodności konstrukcji: Pozwala zidentyfikować strefy o gorszym zagęszczeniu lub segregacji składników mieszanki.
4. Diagnostyka obiektów istniejących: Podczas inwentaryzacji lub przed planowaną modernizacją obiektu, w celu wstępnego rozpoznania klasy betonu.

Metodyka i siatka pomiarowa — mapa wytrzymałości

Pojedynczy strzał młotkiem nigdy nie jest miarodajny. Profesjonalna diagnostyka wymaga stworzenia siatki pomiarowej. Zgodnie z dobrą praktyką inżynierską i normą PN-EN 12504-2, obszar badawczy (pole pomiarowe) powinien mieć wymiary około 300x300 mm. W takim obszarze wykonuje się zazwyczaj od 9 do 16 pomiarów.

Rozkład punktów w formie siatki pozwala na wyeliminowanie błędów wynikających z przypadkowego trafienia w ziarno grubego kruszywa tuż pod powierzchnią lub w pustkę powietrzną. Uzyskana w ten sposób "mapa wytrzymałości" daje rzetelny obraz średniej twardości betonu w danym elemencie konstrukcyjnym.

Czynniki wpływające na wynik — o czym musi pamiętać diagnosta?

Mimo swojej prostoty, badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. wymaga wiedzy eksperckiej w zakresie interpretacji wyników. Na liczbę odbicia wpływa szereg czynników zewnętrznych:

• Wilgotność powierzchni: Beton mokry wykazuje zazwyczaj niższą liczbę odbicia niż beton suchy o tej samej wytrzymałości.
• Karbonatyzacja: Zjawisko starzenia się betonu powoduje utwardzenie jego warstwy przypowierzchniowej. W starych konstrukcjach wynik może być zawyżony, co wymaga zastosowania korekty (badanie głębokości karbonatyzacji fenoloftaleiną).
• Rodzaj kruszywa: Beton na kruszywie miękkim (np. wapień) da inne wyniki niż na kruszywie twardym (np. bazalt).
• Zbrojenie: Należy unikać wykonywania pomiarów bezpośrednio nad prętami zbrojeniowymi znajdującymi się na małej głębokości (otulina < 10 mm).

Porównanie typów młotków Schmidta

Dobre praktyki diagnostyczne

Aby badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. było uznane za wiarygodne, należy przestrzegać poniższych zasad:

• Przygotowanie powierzchni: Miejsce badania musi być gładkie. Powierzchnie chropowate po szalunku należy przeszlifować kamieniem karborundowym (zazwyczaj dołączanym do zestawu).
• Kierunek uderzenia: Młotek może pracować pionowo, poziomo lub pod kątem. Nowoczesne urządzenia cyfrowe automatycznie korygują wpływ grawitacji na bijak, jednak w modelach analogowych należy stosować tabele korekcyjne.
• Wzorcowanie: Urządzenie powinno być regularnie sprawdzane na kowadle kontrolnym o znanej twardości, aby upewnić się, że mechanizm sprężynowy działa prawidłowo.

Podsumowując, badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. to potężne narzędzie w rękach inżyniera, pozwalające na natychmiastową ocenę kondycji betonu. Jest to pierwsza linia diagnostyki w sytuacjach problematycznych, pozwalająca na szybkie podjęcie decyzji o dopuszczeniu elementu do dalszych prac lub konieczności wykonania pogłębionych badań niszczących.
