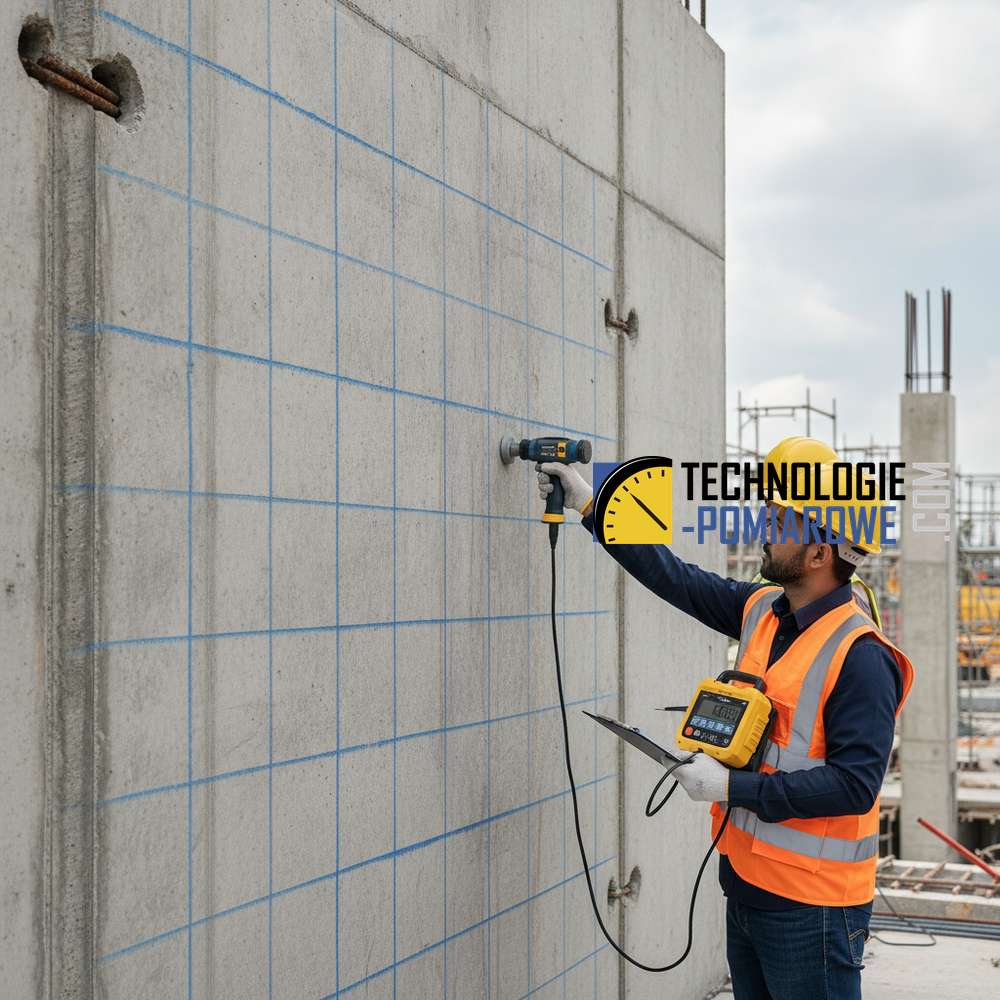

Siatka pomiarowa młotkiem Schmidta — mapa wytrzymałości betonu w konstrukcji
W profesjonalnej diagnostyce konstrukcji żelbetowych pojedynczy pomiar twardości powierzchniowej jest niewystarczający do sformułowania wiarygodnych wniosków o stanie technicznym obiektu. Aby uzyskać rzetelny obraz parametrów mechanicznych, niezbędne jest zastosowanie siatki pomiarowej. Pozwala ona na stworzenie swoistej „mapy wytrzymałości”, która demaskuje wady wykonawcze, błędy w pielęgnacji betonu oraz naturalną zmienność materiałową, o której wspominaliśmy przy analizie nierównomiernej wytrzymałości betonu w ścianach.
Dlaczego jedna liczba odbicia to za mało?
Beton jest materiałem heterogennym. Na jego wytrzymałość lokalną wpływa ułożenie kruszywa, porowatość matrycy cementowej oraz bliskość zbrojenia. Zastosowanie siatki pomiarowej przy użyciu młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. (sklerometru) ma na celu wyeliminowanie błędów grubych oraz określenie rozkładu statystycznego liczby odbicia (R) na większej powierzchni. Dzięki temu diagnosta nie ocenia punktu, lecz reprezentatywny obszar badawczy (test area).
Zastosowanie gęstej siatki pomiarowej jest kluczowe w sytuacjach, gdy:
- Podejrzewamy lokalne osłabienie struktury (np. wskutek przemrożenia mieszanki).
- Konstrukcja wykazuje wizualne defekty, takie jak raki czy gniazda żwirowe.
- Wymagana jest precyzyjna interpretacja wyników badania młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. w celu wyznaczenia klasy betonu zgodnie z normą PN-EN 13791.
Zasady projektowania siatki pomiarowej zgodnie z normami
Metodyka badań nieniszczących (NDT) ściśle określa, jak powinna wyglądać siatka pomiarowa, aby wyniki mogły zostać uznane za wiarygodne. Zgodnie z normą PN-EN 12504-2 oraz wytycznymi technicznymi, przyjmuje się następujące zasady:
- Obszar badawczy (Test Area): Zazwyczaj jest to kwadrat o boku od 100 mm do 300 mm.
- Liczba punktów: W obrębie jednego obszaru badawczego wykonuje się od 9 do 13 uderzeń.
- Rozstaw punktów: Odległość między punktami uderzenia nie powinna być mniejsza niż 25 mm, a odległość od krawędzi elementu nie mniejsza niż 25-50 mm.
- Przygotowanie powierzchni: Każdy punkt w siatce musi być przeszlifowany kamieniem karborundowym, aby usunąć warstwę skarbonatyzowaną lub resztki mleczka cementowego.
| Parametr siatki | Zalecana wartość | Uwagi diagnostyczne |
|---|---|---|
| Liczba uderzeń w serii | 9 - 13 | Pozwala na wyliczenie mediany lub średniej i odrzucenie wyników skrajnych. |
| Minimalny rozstaw | 25 mm | Zapobiega wpływowi mikropęknięć z poprzedniego uderzenia na wynik. |
| Powierzchnia obszaru | ok. 400 - 900 cm² | Zapewnia reprezentatywność dla danego elementu konstrukcyjnego. |
Mapa wytrzymałości — wizualizacja niejednorodności betonu
Pojęcie „mapy wytrzymałości” odnosi się do techniki zestawiania wyników z wielu siatek pomiarowych rozmieszczonych na całym elemencie (np. na ścianie oporowej, słupie czy stropie). Dzięki takiemu podejściu, diagnosta może stworzyć graficzny model rozkładu twardości betonu.
Zalety tworzenia mapy wytrzymałości:
- Wykrywanie segregacji składników: Wyraźnie niższe wyniki w górnych partiach betonowania mogą świadczyć o zbyt rzadkiej mieszance lub nadmiernej wibracji (bleeding).
- Weryfikacja procesów korozyjnych: Obszary o zmiennej liczbie odbicia mogą wskazywać na postępującą karbonatyzację lub degradację chemiczną betonu.
- Optymalizacja badań niszczących: Mapa pozwala wytypować krytyczne miejsca do pobrania odwiertów rdzeniowych, co ogranicza koszty i uszkodzenia konstrukcji.
Dobre praktyki diagnostyczne
Jako eksperci w badaniu wytrzymałości betonu młotkiem Schmidta, kładziemy nacisk na precyzję wykonania siatki. Należy pamiętać, że młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. mierzy sztywność powierzchniową, a nie bezpośrednio wytrzymałość na ściskanie. Dlatego mapa wytrzymałości jest narzędziem porównawczym, które nabiera pełnej wartości diagnostycznej dopiero po skalowaniu (korelacji) z wynikami badań niszczących lub po uwzględnieniu poprawek na wiek betonu, wilgotność i kąt uderzenia.
W nowoczesnej diagnostyce wykorzystuje się sklerometry cyfrowe z modułem GPS i Bluetooth, które automatycznie generują siatki pomiarowe i przesyłają dane do oprogramowania tworzącego izolinie wytrzymałości. Jest to milowy krok w porównaniu do tradycyjnych metod analogowych, pozwalający na błyskawiczną ocenę in-situ dużych powierzchni betonowych.
Podsumowując, siatka pomiarowa to nie tylko wymóg normowy, ale przede wszystkim potężne narzędzie analityczne. Pozwala ona przejść od punktowej, niepewnej oceny do kompleksowego zrozumienia pracy strukturalnej materiału w konkretnym elemencie budowlanym.
