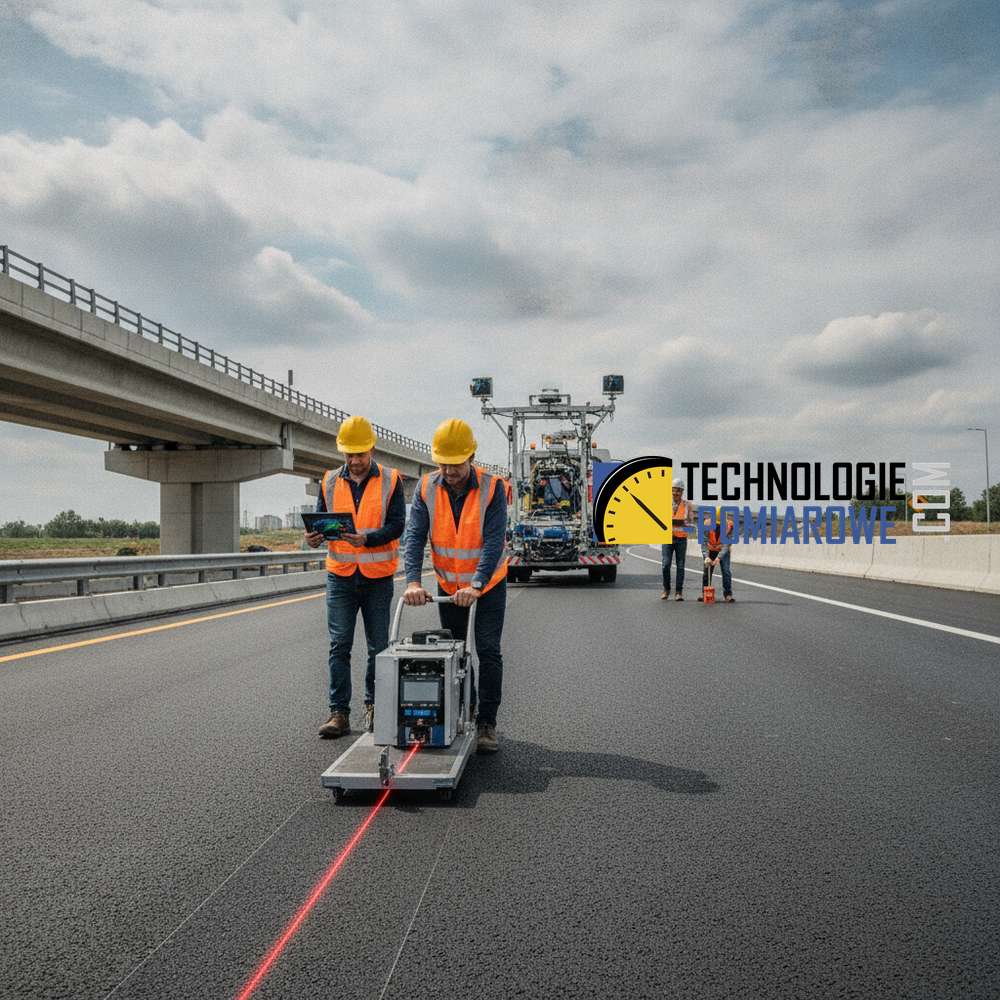

Badanie szorstkości nawierzchni — metody i urządzenia w nowoczesnej diagnostyce drogowej
Zapewnienie bezpieczeństwa użytkownikom dróg oraz trwałości konstrukcji żelbetowych i nawierzchniowych to priorytet współczesnego budownictwa inżynieryjnego. Wśród wielu parametrów technicznych, które podlegają rygorystycznej kontroli, szorstkość nawierzchni oraz jej właściwości przeciwpoślizgowe wysuwają się na pierwszy plan. Właściwa tekstura drogi bezpośrednio wpływa na współczynnik tarcia, co ma kluczowe znaczenie dla drogi hamowania pojazdów i ogólnego bezpieczeństwa ruchu kołowego.
Diagnostyka nawierzchni nie ogranicza się jednak wyłącznie do jednego parametru. Jest to proces kompleksowy, w którym badanie szorstkości współgra z oceną równości nawierzchni, pomiarami koleinowania oraz badaniem nośności. Dopiero zestawienie tych danych pozwala na pełną ocenę stanu technicznego (SOSN) i zaplanowanie odpowiednich zabiegów utrzymaniowych lub remontowych.
Metody badawcze i aparatura do oceny parametrów nawierzchni
W profesjonalnej diagnostyce drogowej stosuje się szereg metod pozwalających na precyzyjne określenie cech powierzchniowych i strukturalnych drogi. Poniżej przedstawiamy kluczowe systemy i urządzenia wykorzystywane w tym procesie.
Współczynnik tarcia i badanie SRT (Wahadło Angielskie)
Współczynnik tarcia nawierzchni jest kluczowym parametrem bezpieczeństwa. Do jego wyznaczenia najczęściej stosuje się metodę SRT (Skid Resistance Tester), wykorzystującą tzw. wahadło angielskie. Urządzenie to pozwala na symulację poślizgu opony po nawierzchni w warunkach kontrolowanych. Pomiar polega na określeniu utraty energii przez wahadło wyposażone w gumowy ślizgacz podczas kontaktu z badanym podłożem. Jest to metoda niezastąpiona przy odbiorach technicznych nowych warstw ścieralnych oraz przy okresowych przeglądach dróg i posadzek przemysłowych.
Równość nawierzchni — łata i planograf
Parametrem nierozerwalnie związanym z komfortem i trwałością jest równość. Do jej oceny stosuje się:
- Łatę i klin pomiarowy: Klasyczna metoda pozwalająca na punktową ocenę prześwitów pod 4-metrową łatą.
- Planograf: Urządzenie umożliwiające ciągły pomiar równości podłużnej, co pozwala na znacznie szybszą diagnostykę długich odcinków dróg oraz dużych powierzchni posadzek żelbetowych.
Badanie koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. i profilometria
W diagnostyce infrastruktury drogowej badanie koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. asfaltu stanowi istotny element oceny stanu technicznego (SOSN). Wykorzystuje się do tego zaawansowane systemy do profilometrii nawierzchni asfaltowych. Urządzenia te pozwalają na precyzyjne odwzorowanie poprzecznego przekroju drogi, co jest niezbędne do identyfikacji deformacji trwałych, które mogą gromadzić wodę i prowadzić do zjawiska aquaplaningu.
Nośność i badanie ugięć — Belka Benkelmana
Uzupełnieniem diagnostyki warstw powierzchniowych jest ocena nośności całej konstrukcji. Wykorzystuje się tu belkę Benkelmana, która służy do pomiaru ugięć sprężystych nawierzchni pod obciążeniem kołem samochodu ciężarowego. Badania te prowadzone są zgodnie z wytycznymi normatywnymi, takimi jak BN-77/8931-12.
| Parametr | Metoda / Urządzenie | Zastosowanie |
|---|---|---|
| Szorstkość / Tarcie | Wahadło angielskie (SRT) | Ocena właściwości przeciwpoślizgowych |
| Równość | Łata, Planograf | Odbiory techniczne dróg i posadzek |
| KoleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe. | Systemy profilometryczne | Ocena stanu technicznego (SOSN) |
| Nośność | Belka Benkelmana (BN-77/8931-12) | Planowanie prac remontowych i wzmocnień |
Zastosowanie praktyczne w inżynierii budowlanej
W praktyce inżynierskiej wyniki uzyskane z powyższych badań są fundamentem do podejmowania decyzji o dopuszczeniu obiektu do eksploatacji. W przypadku nawierzchni drogowych, badania szorstkości metodą SRT oraz pomiary równości planografem są standardem podczas odbiorów technicznych. Pozwalają one stwierdzić, czy wykonawca zachował reżim technologiczny i czy nawierzchnia gwarantuje bezpieczeństwo przy prędkościach projektowych.
W diagnostyce konstrukcji żelbetowych, szczególnie posadzek przemysłowych w logistyce i magazynach wysokiego składowania, równość i szorstkość mają kluczowe znaczenie dla bezawaryjnej pracy wózków widłowych. Z kolei wykorzystanie normy BN-77/8931-12 oraz belki Benkelmana pozwala inżynierom na precyzyjne określenie, czy konstrukcja wymaga wzmocnienia przed planowanym zwiększeniem natężenia ruchu ciężkiego.
Podsumowanie — dlaczego warto stawiać na rzetelną diagnostykę?
Kompleksowe podejście do badania parametrów nawierzchni — od szorstkości po nośność — jest jedyną drogą do zapewnienia trwałości i bezpieczeństwa infrastruktury. Stosowanie certyfikowanego sprzętu, takiego jak wahadło angielskie czy planograf, minimalizuje ryzyko błędów interpretacyjnych i pozwala na optymalizację kosztów utrzymania dróg.
Zalecamy przeprowadzanie regularnych pomiarów diagnostycznych nie tylko na etapie odbioru, ale również w trakcie eksploatacji. Pozwala to na wczesne wykrycie degradacji materiału (np. polerowania kruszywa lub powstawania kolein) i wdrożenie działań naprawczych, zanim uszkodzenia staną się krytyczne dla bezpieczeństwa ruchu.
FAQ — Najczęściej zadawane pytania
Co to jest współczynnik SRT i jak się go mierzy?
Współczynnik SRT określa właściwości przeciwpoślizgowe nawierzchni. Mierzy się go za pomocą wahadła angielskiego, które poprzez symulację poślizgu gumowego ślizgacza po mokrej nawierzchni pozwala określić jej szorstkość.
Jaka jest różnica między badaniem łatą a planografem?
Badanie łatą jest metodą punktową, zazwyczaj statyczną, mierzącą prześwity w określonych miejscach. Planograf jest urządzeniem mobilnym, które rejestruje równość nawierzchni w sposób ciągły na całym mierzonym odcinku, co daje pełniejszy obraz jakości wykonanych robót.
W jakim celu stosuje się normę BN-77/8931-12?
Norma BN-77/8931-12 określa procedurę oznaczania ugięć nawierzchni podatnych i półsztywnych. Jest niezbędna do oceny nośności konstrukcji drogowej przy użyciu belki Benkelmana.
Dlaczego badanie koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. jest ważne dla bezpieczeństwa?
Koleiny deformują profil poprzeczny jezdni, co prowadzi do gromadzenia się wody. To zjawisko zwiększa ryzyko aquaplaningu oraz utrudnia panowanie nad pojazdem, dlatego ich monitoring w systemie SOSN jest kluczowy.
Czy badania szorstkości wykonuje się tylko na asfaltach?
Nie, badania szorstkości i tarcia (SRT) oraz równości wykonuje się również na nawierzchniach betonowych, posadzkach przemysłowych oraz elementach prefabrykowanych w diagnostyce konstrukcji żelbetowych.
