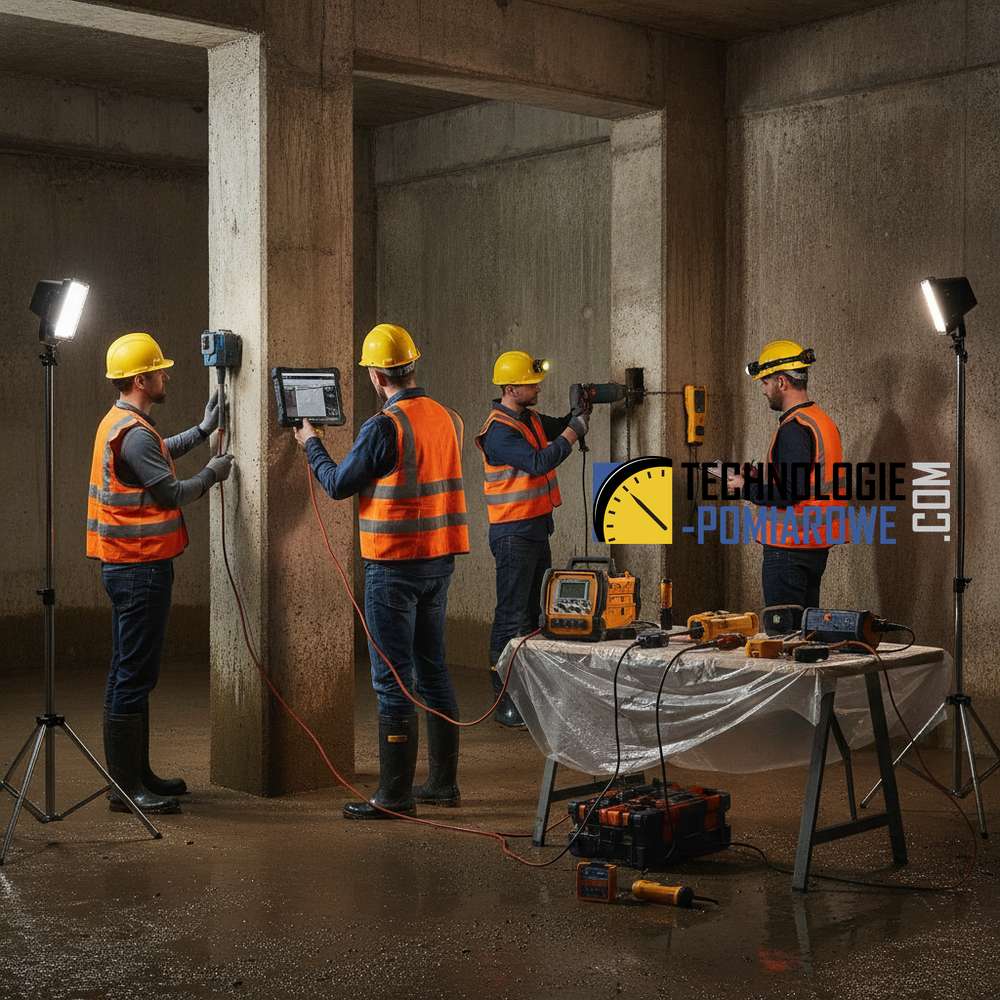

Diagnostyka fundamentów po podtopieniu — ocena stanu technicznego
Nagłe zalanie kondygnacji podziemnych, o którym wspominaliśmy w kontekście zalanych piwnic po ulewach, niesie ze sobą ryzyko nie tylko dla estetyki wnętrz, ale przede wszystkim dla integralności strukturalnej obiektu. Jako specjaliści ds. badań nieniszczących (NDT), musimy ocenić, czy długotrwały kontakt z wodą i ewentualne wymycie frakcji drobnych z podłoża nie doprowadziły do osłabienia nośności fundamentów lub degradacji betonu.
Poniższa instrukcja przedstawia profesjonalną ścieżkę diagnostyczną, pozwalającą na jednoznaczne określenie stanu technicznego konstrukcji betonowej po incydencie powodziowym lub podtopieniu.
Obowiązujące normy i wytyczne
Wszelkie działania diagnostyczne powinny być prowadzone w oparciu o aktualny system normatywny, co gwarantuje wiarygodność wyników przed ubezpieczycielem lub nadzorem budowlanym:
- PN-EN 12504-1: Badania betonu w konstrukcjach - Odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. .
- PN-EN 12504-2: Badania nieniszczące - Oznaczanie liczby odbicia (sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. ).
- PN-EN 12504-4: Oznaczanie prędkości impulsu ultradźwiękowego.
- PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach.
- PN-EN 1504: Wyroby i systemy do ochrony i napraw konstrukcji betonowych.
Niezbędny sprzęt pomiarowy
Kompleksowa ekspertyza wymaga zastosowania zestawu urządzeń do badań nieniszczących i mało-niszczących:
| Urządzenie | Zastosowanie | Metoda |
|---|---|---|
| Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. (typ N lub SilverSchmidt) | Ocena jednorodności i twardości powierzchniowej betonu. | Sklerometryczna (NDT) |
| Tester ultradźwiękowy (np. Pundit Lab) | Wykrywanie kawern, rozwarstwień i pęknięć wewnętrznych. | Ultradźwiękowa (NDT) |
| Wilgotnościomierz mikrofalowy/oporowy | Pomiar rozkładu wilgoci w przekroju elementu. | Hignometria |
| Pachometr (np. Profometer) | Lokalizacja zbrojenia i pomiar otuliny (ryzyko korozji). | Elektromagnetyczna |
| Wiertnica rdzeniowa | Pobór próbek do badań wytrzymałościowych w prasie. | Niszcząca (MD) |
Procedura diagnostyczna krok po kroku
- Inwentaryzacja i oględziny (Wizja lokalna):
Pierwszym krokiem jest identyfikacja widocznych uszkodzeń: rys, pęknięć, wykwitów solnych oraz miejsc, gdzie doszło do łuszczenia się betonu. Należy zwrócić szczególną uwagę na styk fundamentu ze ścianą (fuga robocza).
- Pomiar wilgotności i karbonatyzacji:
Woda powodziowa często zmienia odczyn pH betonu. Wykonujemy test rozpylania fenoloftaleiny na świeżym przełomie, aby sprawdzić głębokość karbonatyzacji, która decyduje o ochronie antykorozyjnej zbrojenia.
- Badania sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.):
Zgodnie z PN-EN 12504-2, wykonujemy serię uderzeń (min. 9 na obszar testowy). Pozwala to na szybką ocenę, czy beton nie uległ „rozmiękczeniu” powierzchniowemu wskutek procesów chemicznych zachodzących w wodzie.
- Badanie ciągłości i defektoskopia ultradźwiękowa:
W miejscach podejrzenia wystąpienia pustek pod fundamentem lub wewnętrznych spękań, stosujemy metodę ultradźwiękową. Spadek prędkości fali poniżej 3500 m/s może świadczyć o słabej jakości betonu lub jego destrukcji.
- Weryfikacja nośności podłoża (Korelacja z gruntem):
Jak wspomniano w materiale o diagnostyce nośności podłoża, podtopienie często osłabia grunt pod ławami. Zaleca się wykonanie uzupełniających badań płytą dynamiczną lub sondowaniem CPT w bezpośrednim sąsiedztwie fundamentu.
- Odwierty kontrolne (opcjonalnie):
W sytuacjach spornych pobieramy rdzenie o średnicy 50-100 mm, aby w warunkach laboratoryjnych oznaczyć faktyczną klasę wytrzymałości betonu in-situ.
Interpretacja wyników i zalecenia
Na podstawie zebranych danych opracowywane jest orzeczenie techniczne. Poniższa tabela przedstawia typowe scenariusze po-awaryjne:
Pamiętaj, że diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. żelbetowych po zalaniu to proces wieloetapowy. Wykorzystanie nowoczesnego ekosystemu badań nieniszczących pozwala na uniknięcie kosztownych i niepotrzebnych remontów, wskazując precyzyjnie tylko te obszary, które faktycznie wymagają wzmocnienia lub naprawy zgodnie z normą PN-EN 1504.
