Ekosystem badań nieniszczących i diagnostyki w Polsce
Fundamentem bezpieczeństwa współczesnej infrastruktury technicznej jest rzetelna diagnostyka, konsolidująca środowisko naukowe z praktyką przemysłową. Kluczową rolę w tym procesie odgrywa Polskie Towarzystwo Badań Nieniszczących i Diagnostyki Technicznej (PTBNiDT) SIMP, które poprzez agendę wydawniczą „Badania Nieniszczące i Diagnostyka" oraz organizację kluczowych wydarzeń, takich jak 48. Krajowa Konferencja Badań Nieniszczących w Wiśle, wyznacza standardy certyfikacji i metodologii badawczej. Współczesna inżynieria wymaga jednak wyjścia poza ramy teoretyczne i zmierzenia się z realnymi problemami materiałowymi na placu budowy.
Diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. In-Situ: Reakcja na problemy wykonawcze
W praktyce inżynierskiej jednym z najpoważniejszych wyzwań jest słaby i pękający beton. Uszkodzenia te, często będące wynikiem błędów pielęgnacyjnych, niewłaściwego składu mieszanki lub błędów wibrowania, wymagają natychmiastowej reakcji. Diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. i żelbetu in-situ na budowie pozwala na obiektywną ocenę stanu faktycznego bez konieczności natychmiastowej rozbiórki elementów.

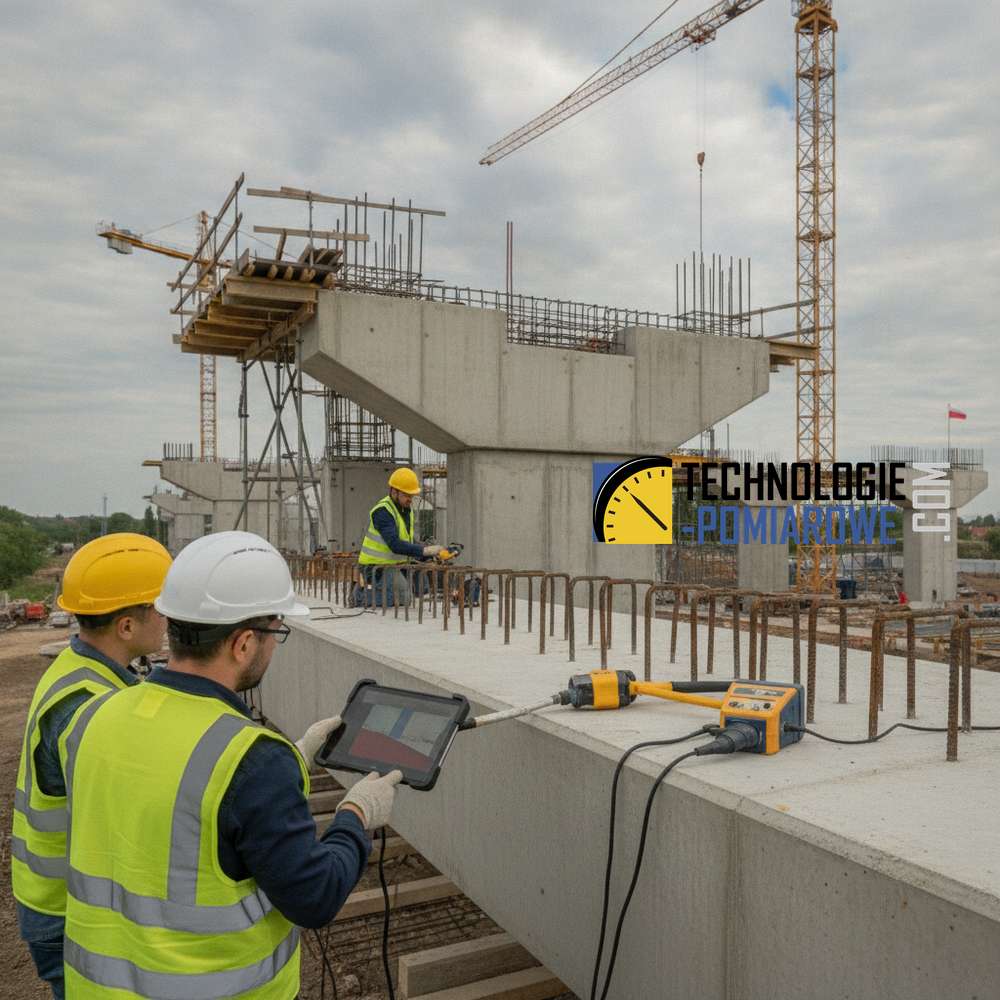

W sytuacjach, gdy pojawia się podejrzenie niskiej jakości materiału, stosowane jest badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta in-situ — ocena skutków nieprawidłowego betonowania. Pozwala ono odpowiedzieć na pytanie, czy konstrukcja zachowała projektową nośność, czy też konieczne są wzmocnienia. Kluczowe jest tu połączenie metod nieniszczących (NDT) z półniszczącymi (MDN), zgodnie z normą PN-EN 12504.
Zaawansowane metody badawcze: ultradźwiękiNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. i georadarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji.
Metoda ultradźwiękowaNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. badania betonu jest obecnie standardem w ocenie jakościowej obiektów inżynierskich. Pozwala ona na pomiar prędkości fali podłużnej, co bezpośrednio koreluje z modułem sprężystości i jednorodnością materiału. Dzięki wykorzystaniu nowoczesnych produktów do ultradźwiękowego badania betonu, diagnostyka pozwala na wykrycie defektów wewnętrznych niewidocznych gołym okiem.
Dopełnieniem metod akustycznych jest prześwietlanie betonu georadaremBadanie georadarem betonu stanowi zaawansowaną metodę nieniszczących badań diagnostycznych konstrukcji betonowych. Dzięki emisji i analizie impulsów elektromagnetycznych możliwe jest uzyskanie obrazu wewnętrznej struktury betonu, co pozwala na ocenę rozmieszczenia zbrojenia, identyfikację defektów oraz określenie grubości warstwy przykrywającej zbrojenie.. Jest to usługa niezbędna przy kompleksowej diagnostyce konstrukcji żelbetowych, umożliwiająca precyzyjne mapowanie zbrojenia oraz lokalizację dylatacji i rur instalacyjnych. Synergia tych metod (GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. + US) daje pełny obraz "zdrowia" konstrukcji przed podjęciem decyzji o jej modernizacji.
Diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. przed przebudową i modernizacją

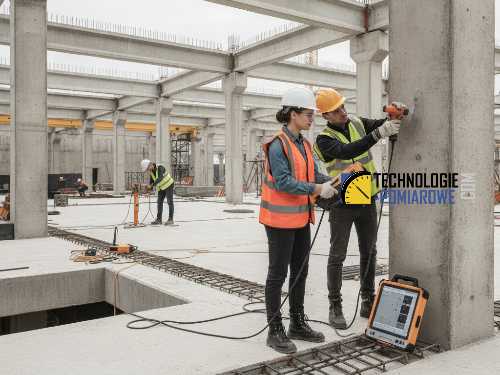

Inwestycje typu "brownfield" wymagają szczególnego podejścia. Diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. — ocena nośności przed przebudową i modernizacją to proces krytyczny, mający na celu zweryfikowanie, czy istniejący szkielet żelbetowy przyjmie dodatkowe obciążenia. W ramach tej procedury realizowana jest kompleksowa diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. żelbetowych — ekspertyza stanu technicznego, która obejmuje:
- Ocenę stopnia karbonatyzacji betonu.
- Badanie grubości otuliny i stopnia korozji zbrojenia.
- Wyznaczenie realnej klasy betonu na podstawie badań in-situ i niszczących.
Specjalistyczne zastosowania: Osady w zbiornikach i podpory tymczasowe
Ewolucja diagnostyki obejmuje także obiekty wielkogabarytowe. W zbiornikach ropy naftowej kluczowa jest diagnostyka osadów (parafiny, wody), gdzie stosuje się synergię termografii (TT) i emisji akustycznej (AE). Z kolei w budownictwie lądowym, szczególnie na terenach górniczych, kluczowa jest metodyka badań nieniszczących sztywności podpór tymczasowych. Precyzyjne wyznaczenie sztywności pionowej (ksup,z) i poziomej (ksup,x) zapobiega uszkodzeniom kruchym podczas rektyfikacji budynków.
Analiza naprężeń i standardy jakości w spawalnictwie
W diagnostyce konstrukcji stalowych towarzyszących obiektom betonowym (np. estakady, wzmocnienia stalowe), kluczowe jest badanie naprężeń resztkowych. Porównanie Metody Efektu Barkhausena (EB) z niszczącą metodą trepanacyjną Gunnerta wykazało wysoką skuteczność technik magnetycznych w nieniszczącej ocenie stanu wytężenia materiału. Całość procesu diagnostycznego zamykają rygorystyczne standardy radiograficzne (ISO 10675-2), wspierane przez nowoczesne systemy cyfrowe, takie jak skaner CRxVision.
Podsumowanie
Współczesna diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. in-situ — badania nieniszczące i półniszczące na placu budowy stanowią fundament nowoczesnego procesu budowlanego. Przejście od intuicyjnej oceny do zaawansowanych wizualizacji (GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji., ultradźwiękiNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. ) oraz rygorystyczna diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. przed modernizacją, pozwalają na optymalizację kosztów i zapewnienie najwyższego poziomu bezpieczeństwa. Integracja wiedzy naukowej z nowoczesnymi produktami diagnostycznymi tworzy nową jakość w polskiej inżynierii lądowej.
FAQ — Najczęściej Zadawane Pytania
Kiedy należy przeprowadzić badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta in-situ na budowie?
Badanie in-situ jest niezbędne w sytuacjach, gdy pojawia się podejrzenie niskiej jakości materiału, np. w przypadku widocznych spękań, raków lub podejrzenia niskiej wytrzymałości po rozszalowaniu. Pozwala ono na obiektywną ocenę stanu faktycznego konstrukcji i weryfikację, czy zachowała ona projektową nośność mimo błędów wykonawczych.
Co można wykryć za pomocą metody ultradźwiękowej badania betonu?
Metoda ultradźwiękowaNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. pozwala na precyzyjną ocenę jednorodności struktury betonu oraz wykrycie defektów wewnętrznych, takich jak pustki powietrzne, raki czy rysy niewidoczne na powierzchni. Dzięki pomiarowi prędkości fali podłużnej można również wnioskować o module sprężystości materiału.
Dlaczego warto wykonać prześwietlanie betonu georadaremBadanie georadarem betonu stanowi zaawansowaną metodę nieniszczących badań diagnostycznych konstrukcji betonowych. Dzięki emisji i analizie impulsów elektromagnetycznych możliwe jest uzyskanie obrazu wewnętrznej struktury betonu, co pozwala na ocenę rozmieszczenia zbrojenia, identyfikację defektów oraz określenie grubości warstwy przykrywającej zbrojenie. przed wierceniem?
Wykorzystanie georadaru (GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji.) wysokiej częstotliwości pozwala na bezinwazyjne mapowanie zbrojenia, dylatacji oraz rur instalacyjnych ukrytych w betonie. Zapobiega to kosztownym i niebezpiecznym uszkodzeniom prętów zbrojeniowych lub infrastruktury technicznej podczas prac montażowych i wyburzeniowych.
Jakie badania są kluczowe w diagnostyce konstrukcji przed przebudową lub modernizacją?
Kluczowa jest kompleksowa ocena nośności, która obejmuje wyznaczenie realnej klasy betonu metodami niszczącymi i nieniszczącymi, badanie stopnia karbonatyzacji oraz ocenę korozyjną zbrojenia. Proces ten pozwala stwierdzić, czy istniejący szkielet konstrukcyjny bezpiecznie przeniesie dodatkowe obciążenia wynikające ze zmiany sposobu użytkowania.
Czym różni się podejście NDT od MDN w diagnostyce konstrukcji żelbetowych?
Metody NDT (nieniszczące), takie jak ultradźwiękiNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. czy sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , nie naruszają struktury elementu, ale dają wyniki pośrednie. Metody MDN (półniszczące), np. odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. , dostarczają bezpośrednich danych o wytrzymałości, a ich połączenie (korelacja) zgodnie z normą PN-EN 12504 daje najbardziej rzetelny obraz stanu betonu.
Jak diagnozuje się stan techniczny podpór tymczasowych na terenach górniczych?
W takich przypadkach stosuje się specjalistyczną metodykę badań nieniszczących sztywności podpór. Pozwala to na monitorowanie stabilności elementów tymczasowych i ich zdolności do przejmowania obciążeń w dynamicznych warunkach eksploatacji górniczej.
