Ekspertyza wytrzymałości stropów – badanie betonu. Analiza

Ekspertyza wytrzymałości stropów — badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta i zbrojenia na miejscu

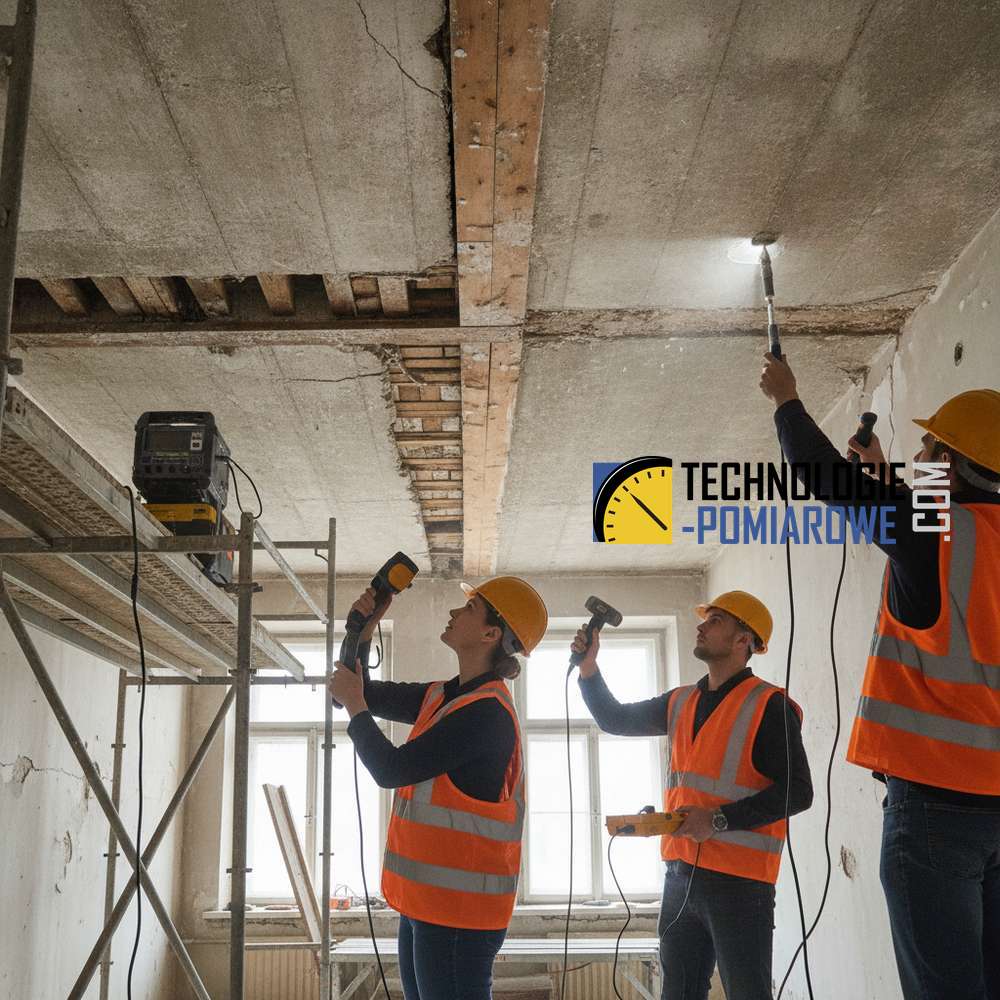

Diagnostyka stropów w obiektach istniejących, szczególnie w starych kamienicach lub budynkach pozbawionych rzetelnej dokumentacji powykonawczej, jest kluczowym elementem zapewnienia bezpieczeństwa konstrukcji. Brak wiedzy o klasie betonu oraz rozmieszczeniu zbrojenia uniemożliwia bezpieczne planowanie otworów technologicznych czy zmianę sposobu użytkowania obiektu. Poniższa instrukcja przedstawia kompleksowe podejście do oceny parametrów in-situ, łącząc metody nieniszczące (NDT) z półniszczącymi (SDT).

1. Niezbędny sprzęt pomiarowy

Do przeprowadzenia pełnej diagnostyki niezbędny jest zestaw profesjonalnych urządzeń, które pozwolą na wzajemną korelację wyników i minimalizację błędu pomiarowego:

Rodzaj badania	Sprzęt pomiarowy	Zastosowanie
Badania sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008.	Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. (typ N lub L)	Wstępna ocena jednorodności betonu i twardości powierzchniowej.
Lokalizacja zbrojenia	Skaner zbrojenia (Ferroscan) lub GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. (georadarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji.)	Określenie otuliny, średnicy i rozstawu prętów zbrojeniowych.
Badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie.	Tester ultradźwiękowy (metoda UPV)	Wykrywanie pustek, pęknięć wewnętrznych i ocena modułu sprężystości.
Badania niszczące	Wiertnica diamentowa do odwiertów rdzeniowych	Pobranie próbek do badań wytrzymałościowych w prasie.
Metoda Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) / Pull-outBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych.	Urządzenie do badania przyczepności / zestaw CAPO	Ocena wytrzymałości betonu na odrywanie lub wyrywanie.

2. Obowiązujące normy i wytyczne

Wszystkie badania należy prowadzić zgodnie z aktualnym systemem normalizacyjnym, co gwarantuje uznawalność ekspertyzy przez organy nadzoru budowlanego:

PN-EN 12504-1: Badania betonu w konstrukcjach — Część 1: Odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. — Pobieranie, ocena i badanie wytrzymałości na ściskanie.
PN-EN 12504-2: Badania betonu w konstrukcjach — Część 2: Badanie nieniszczące — Oznaczanie liczby odbicia (twardość powierzchniowa).
PN-EN 12504-4: Badania betonu w konstrukcjach — Część 4: Oznaczanie prędkości impulsu ultradźwiękowego.
PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i wyrobach betonowych (kluczowa norma do interpretacji wyników in-situ).
ISO 1920-7: Testy betonu — Badania betonu twardniejącego inne niż wytrzymałość.

3. Procedura pomiarowa krok po kroku

Realizacja zlecenia powinna przebiegać w określonej sekwencji, aby uniknąć przypadkowego uszkodzenia ważnych elementów konstrukcyjnych:

Inwentaryzacja i wizja lokalna: Oceniamy stan wizualny stropu, identyfikujemy rysy, pęknięcia i wykwity. Wyznaczamy obszary reprezentatywne dla całej kondygnacji.
Skanowanie zbrojeniaBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji.: Przed przystąpieniem do jakichkolwiek badań inwazyjnych (odwierty), należy precyzyjnie zlokalizować pręty zbrojeniowe. Pozwala to uniknąć ryzyka utraty nośności przy przypadkowym przecięciu głównych prętów nośnych podczas wiercenia.
Badania nieniszczące (NDT): Wykonujemy serię pomiarów młotkiem Schmidta i/lub testerem ultradźwiękowym w siatce pomiarowej. Dzięki temu określamy strefy o potencjalnie niższej wytrzymałości.
Pobór próbek rdzeniowych (Metoda kalibracyjna): W miejscach wyznaczonych na podstawie badań NDT (gdzie nie występuje zbrojenie), wykonujemy odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. (najczęściej o średnicy 50, 75 lub 100 mm).
Badanie przyczepności (Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne)): W przypadku planowanych wzmocnień matami CFRP, wykonujemy testy pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne), aby ocenić wytrzymałość warstwy przypowierzchniowej betonu.

4. Interpretacja wyników i formułowanie wniosków

Samo odczytanie wartości z urządzenia nie stanowi podstawy do wydania opinii. Proces interpretacji obejmuje:

Korelacja wyników: Wyniki nieniszczące (np. liczba odbicia) muszą zostać skorelowane z wynikami niszczącymi (wytrzymałość próbek rdzeniowych zbadanych w prasie). Wykorzystujemy do tego tzw. funkcję przejścia lub krzywe regresji określone w normie PN-EN 13791.

Określenie wytrzymałości charakterystycznej: Na podstawie wyników serii pomiarowej obliczamy in-situ wytrzymałość charakterystyczną betonu ($f_{ck,is}$), biorąc pod uwagę odchylenie standardowe oraz liczbę pobranych próbek. To ta wartość służy projektantowi do przeliczenia nośności stropu.

Ocena stanu zbrojenia: Porównujemy wykryty rozkład i średnice prętów z założeniami projektowymi (jeśli istnieją) lub przyjmujemy je jako dane wyjściowe do obliczeń statyczno-wytrzymałościowych. W przypadku starych kamienic, ocena stopnia korozji zbrojenia jest równie istotna co jego ilość.

Podsumowanie dla Inwestora: Ekspertyza kończy się jasnym stwierdzeniem, czy dany strop spełnia wymagania dla planowanych obciążeń oraz wskazaniem ewentualnych stref wymagających wzmocnienia. Prawidłowo przeprowadzona diagnostyka eliminuje problem braku dokumentacji powykonawczej i pozwala na bezpieczne przeprowadzenie modernizacji.
