Grubość warstw asfaltu — badanie odwiertów. Normy i wymagania
Prawidłowe wykonanie nawierzchni drogowej to proces wieloetapowy, w którym kluczową rolę odgrywa kontrola parametrów fizycznych mieszanki oraz gotowej warstwy. Jednym z najbardziej fundamentalnych parametrów decydujących o trwałości i bezpieczeństwie konstrukcji jest grubość warstw asfaltu. Precyzyjne określenie tego parametru, najczęściej poprzez badanie odwiertów, pozwala na weryfikację zgodności wykonanych prac z projektem technicznym oraz normami branżowymi. Niedostateczna grubość warstw może prowadzić do przedwczesnej degradacji nawierzchni, problemów z nośnością oraz powstawania deformacji trwałych.
W diagnostyce konstrukcji drogowych pomiar grubości nie jest procesem izolowanym. Stanowi on integralną część szerokiego spektrum badań, obok oceny zagęszczenia, nośności oraz równości powierzchni. Współczesna inżynieria wymaga holistycznego podejścia, w którym dane z odwiertów są zestawiane z wynikami badań ugięć czy profilometrii, tworząc pełny obraz stanu technicznego infrastruktury.
Metodyka badawcza i korelacja z parametrami nawierzchni

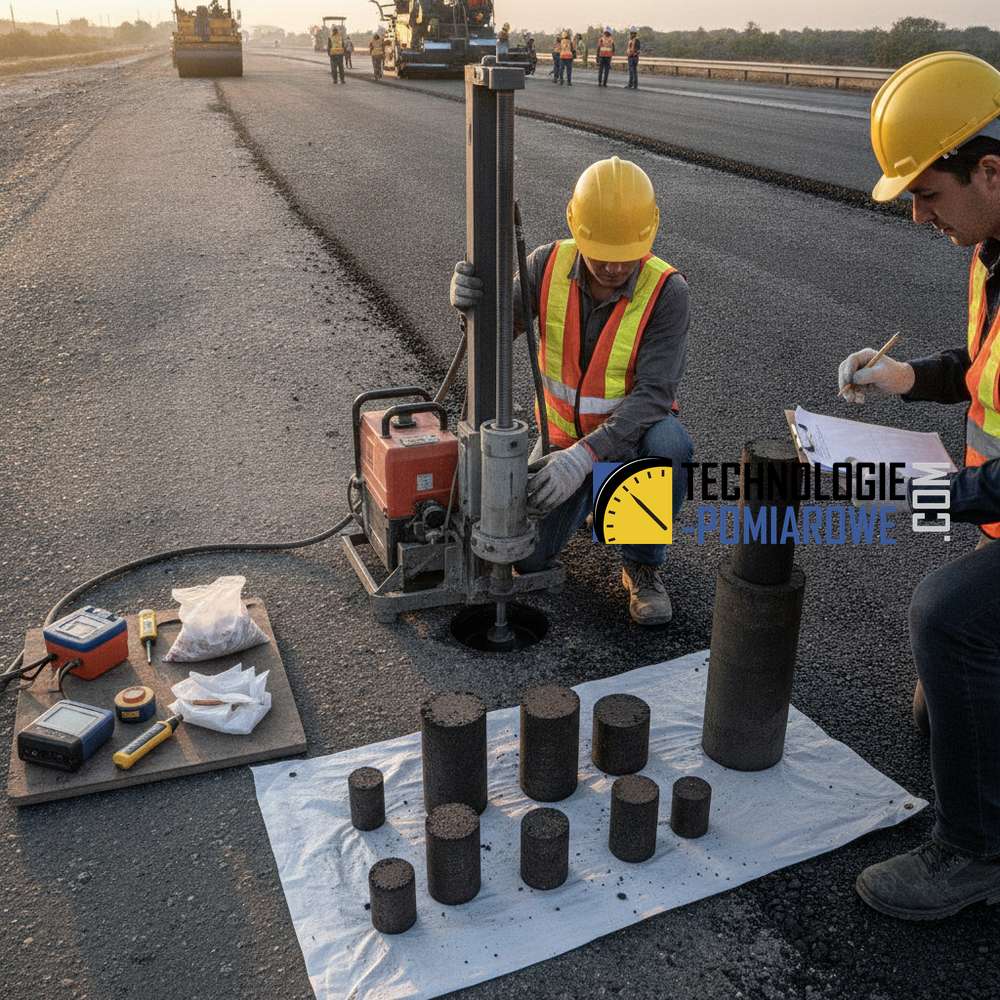

Główną metodą określania grubości warstw asfaltowych jest pobieranie próbek rdzeniowych (odwiertów). Proces ten pozwala na bezpośredni, nieniszczący dla ogólnej struktury (poza miejscem nawiercenia) pomiar poszczególnych warstw: ścieralnej, wiążącej i podbudowy bitumicznej. Wykorzystanie odwiertów umożliwia nie tylko pomiar geometryczny, ale również stanowi bazę do dalszych analiz laboratoryjnych.
Zagęszczenie i parametry fizyczne
Pobieranie próbek rdzeniowych jest nierozerwalnie związane z badaniem zagęszczenia asfaltu. Kontrola parametrów fizycznych gotowej warstwy pozwala ocenić, czy mieszanka została odpowiednio wbudowana. W profesjonalnej diagnostyce drogowej przyjmuje się, że grubość i zagęszczenie to dwa kluczowe czynniki determinujące odporność drogi na czynniki zewnętrzne. Nieprawidłowe zagęszczenie, nawet przy zachowaniu projektowej grubości, może drastycznie obniżyć trwałość nawierzchni.
Powiązanie z nośnością i normą BN-77/8931-12
W diagnostyce konstrukcji inżynierskich, a w szczególności nawierzchni drogowych, ocena nośności stanowi fundament planowania prac remontowych oraz odbiorów technicznych. Wyniki pomiaru grubości warstw z odwiertów są kluczowe dla interpretacji badania ugięć nawierzchni. Wykorzystując metodę taką jak belka Benkelmana, inżynierowie oceniają sztywność konstrukcji. Norma BN-77/8931-12, stanowiąca istotny punkt odniesienia w diagnostyce, definiuje oznaczenie ugięcia, które jest bezpośrednio zależne od grubości i jakości poszczególnych warstw konstrukcyjnych.
Zastosowanie praktyczne w diagnostyce drogowej
W praktyce inżynierskiej dane uzyskane z odwiertów służą do kalibracji innych systemów pomiarowych. Przykładowo, badanie koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. asfaltu oraz profilometria nawierzchni dostarczają informacji o deformacjach powierzchniowych. Jeśli stwierdzone zostaną nadmierne koleiny, analiza grubości warstw z odwiertów pozwala stwierdzić, czy problem wynika ze słabej jakości mieszanki, czy z niedostatecznej grubości warstw nośnych w systemie oceny stanu nawierzchni (SOSN).
Kolejnym aspektem jest równość nawierzchni. Chociaż badanie łatą i planografem skupia się na geometrii zewnętrznej, to właśnie stabilność grubości warstwy podkładowej i wiążącej gwarantuje, że warstwa ścieralna zachowa swoje parametry w czasie eksploatacji. W diagnostyce nawierzchni betonowych i asfaltowych, precyzyjne dane o grubości są niezbędne do modelowania zachowania konstrukcji pod wpływem obciążeń dynamicznych.
Zastosowanie odwiertów w połączeniu z normami takimi jak BN-77/8931-12 pozwala na:
- Precyzyjne zaplanowanie grubości nakładek wzmacniających.
- Weryfikację jakości wykonanych robót budowlanych podczas odbiorów technicznych.
- Analizę przyczyn powstawania spękań i deformacji (np. kolein).
- Określenie rzeczywistej nośności drogi w oparciu o ugięcia sprężyste.
Podsumowanie — dlaczego warto badać grubość warstw?
Badanie grubości warstw asfaltu poprzez odwierty to nie tylko wymóg formalny, ale przede wszystkim gwarancja jakości i trwałości infrastruktury. Jako specjaliści w diagnostyce konstrukcji żelbetowych i drogowych rekomendujemy łączenie tej metody z kompleksowymi badaniami nośności (belka Benkelmana) oraz zagęszczenia. Tylko zestawienie danych o geometrii wewnętrznej (grubość) z parametrami eksploatacyjnymi (ugięcia, równość, koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.) pozwala na rzetelną ocenę stanu technicznego nawierzchni.
Stosowanie sprawdzonych norm, takich jak BN-77/8931-12, oraz nowoczesnego sprzętu do profilometrii i pomiaru ugięć, jest kluczowe dla zapewnienia bezpieczeństwa i minimalizacji kosztów przyszłych remontów. Inwestycja w rzetelną diagnostykę na etapie odbioru chroni przed kosztownymi błędami wykonawczymi.
FAQ — Najczęściej zadawane pytania
Dlaczego samo badanie grubości warstw nie wystarczy do oceny drogi?
Grubość to tylko jeden z parametrów. Nawet warstwa o odpowiedniej grubości może ulec awarii, jeśli zagęszczenie asfaltu jest niewystarczające lub gdy nośność podłoża (mierzona np. belką Benkelmana) jest zbyt niska.
Jak norma BN-77/8931-12 odnosi się do badań asfaltu?
Norma ta definiuje metodę oznaczania ugięć nawierzchni. Jest ona kluczowa przy sprawdzaniu, jak konstrukcja (o określonej grubości warstw) reaguje na obciążenie, co pozwala ocenić trwałość całej drogi.
Jaki wpływ ma grubość warstw na koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.?
Zbyt cienkie warstwy konstrukcyjne mogą nie wytrzymać obciążeń ruchowych, co prowadzi do deformacji strukturalnych. Badanie koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. asfaltu często ujawnia błędy projektowe lub wykonawcze związane właśnie z niewłaściwą grubością lub jakością warstw podpowierzchniowych.
Czy badanie równości nawierzchni jest powiązane z odwiertami?
Bezpośrednio nie, ale równość nawierzchni mierzona łatą lub planografem jest efektem końcowym stabilności wszystkich warstw. Odwierty pozwalają sprawdzić, czy pod warstwą ścieralną znajduje się stabilna i odpowiednio gruba podbudowa, która zapobiega osiadaniu.
Co to jest system SOSN w kontekście badań asfaltu?
System Oceny Stanu Nawierzchni (SOSN) to kompleksowy zestaw parametrów, w tym koleinowania, ugięć i stanu spękań, który służy do globalnej oceny jakości dróg. Dane z pomiarów grubości i nośności są kluczowymi danymi wejściowymi dla tego systemu.
