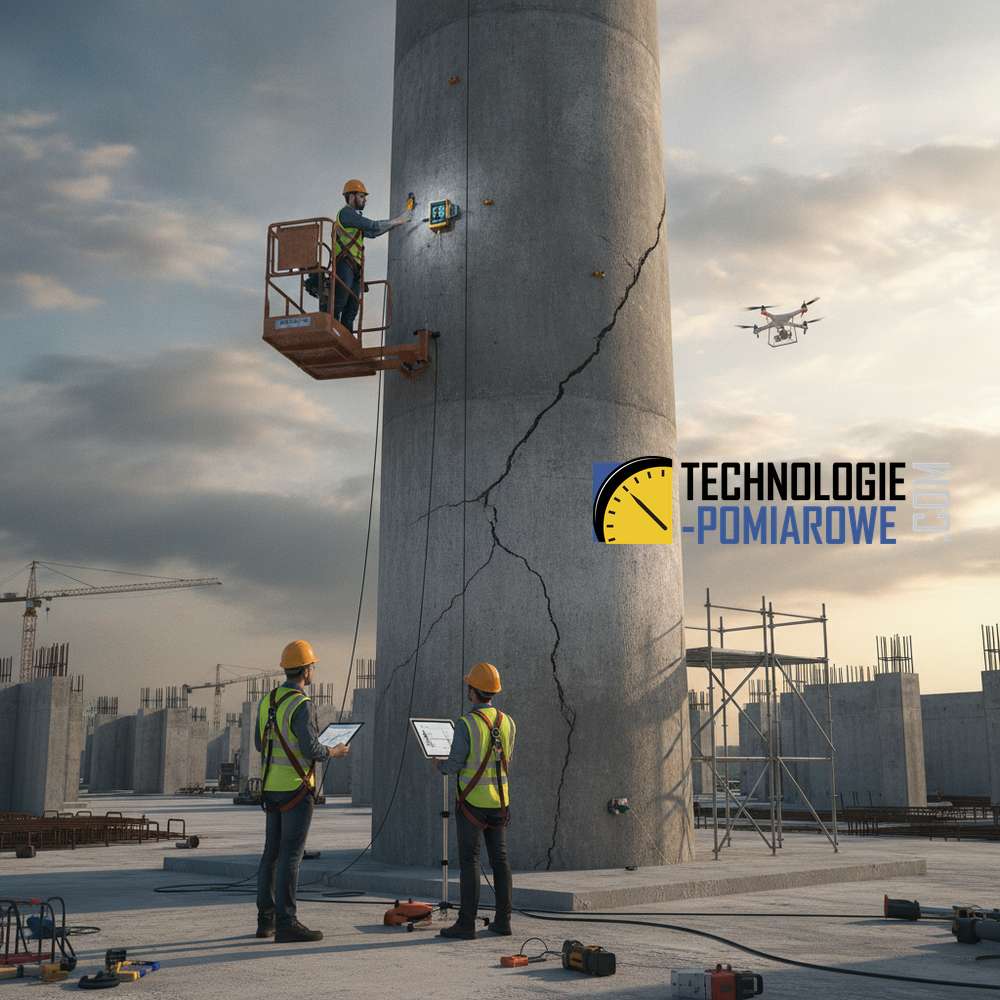

Rysy na kominie przemysłowym - czy grozi zawaleniem? Analiza

Problem: Zarysowania trzonu komina przemysłowego - ocena ryzyka utraty stateczności

Pojawienie się rys na zewnętrznej lub wewnętrznej powierzchni trzonu komina przemysłowego to sytuacja, której żaden kierownik obiektu ani inżynier budownictwa nie może zignorować. Jako konstrukcje smukłe, kominy są poddawane ekstremalnym obciążeniom: od zmiennego parcia wiatru i efektów dynamicznych, po agresję chemiczną spalin i wysokie gradienty temperatur. W diagnostyce betonu kluczowe jest rozróżnienie, czy mamy do czynienia z powierzchniowymi rysami skurczowymi, czy z pęknięciami strukturalnymi, które mogą zwiastować zbliżającą się awarię lub katastrofę budowlaną.

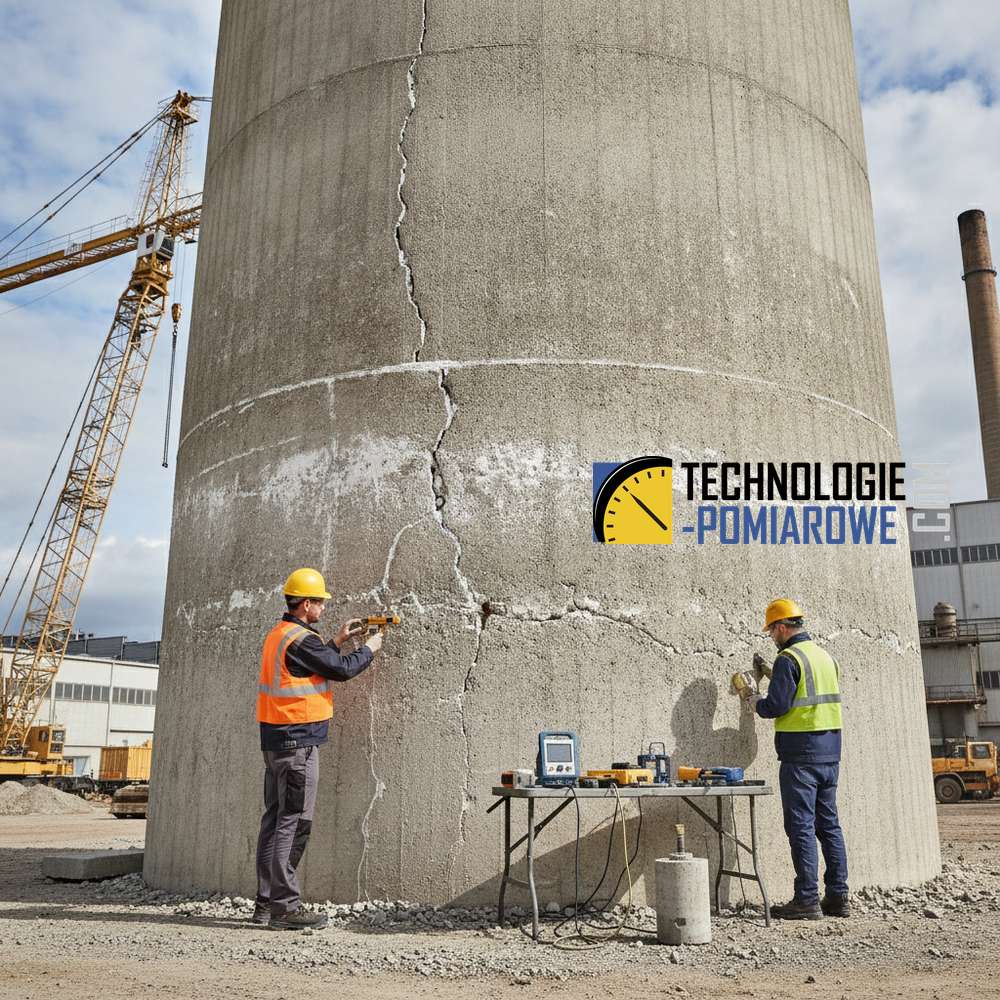

Zgodnie z procedurami opisanymi w ekspertyzach kominów przemysłowych, każda zwłoka w podjęciu działań diagnostycznych zwiększa ryzyko postępującej korozji zbrojenia i degradacji betonu, co w skrajnych przypadkach prowadzi do utraty nośności przekroju poprzecznego.

Potencjalne przyczyny powstawania zarysowań

Przyczyny uszkodzeń kominów żelbetowych są złożone i najczęściej wynikają z synergii kilku czynników:

Obciążenia termiczne: Duża różnica temperatur między wewnętrzną a zewnętrzną stroną trzonu generuje naprężenia rozciągające, prowadzące do powstawania rys pionowych i poziomych.
Korozja zbrojenia (karbonatyzacja i chlorki): Penetracja dwutlenku węgla i agresywnych składników spalin obniża pH betonu, co niszczy warstwę pasywną stali. Pęczniejące produkty korozji rozsadzają otulinę betonu.
Oddziaływania dynamiczne: Drgania wywołane wiatrem (np. wzbudzanie wirami Karmana) mogą prowadzić do zmęczenia materiału. W tym kontekście niezbędny jest monitoring drgań konstrukcji, aby ocenić ich wpływ na rozwój zarysowań.
Błędy wykonawcze lub projektowe: Niewłaściwa grubość otuliny, niska klasa betonuKlasa betonu określa jego wytrzymałość na ściskanie i jest kluczowym parametrem przy projektowaniu i wznoszeniu konstrukcji budowlanych. Oznaczenia klas betonu ewoluowały na przestrzeni lat, dlatego warto znać zarówno starsze, jak i aktualne normy. lub niedostateczne zbrojenie przeciwskurczowe.

Metody diagnostyczne i badania NDT

W profesjonalnej diagnostyce konstrukcji stosujemy szereg metod nieniszczących (NDT) i małoinwazyjnych, które pozwalają określić stan techniczny komina bez naruszania jego integralności:

Metoda badania	Zastosowanie w diagnostyce komina	Parametr mierzony
SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.)	Wstępna ocena jednorodności betonu i przybliżonej wytrzymałości na ściskanie.	Twardość powierzchniowa (liczba odbicia).
Badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie.	Wykrywanie pustek, kawern oraz określanie głębokości zarysowań i ciągłości struktury.	Prędkość przejścia fali ultradźwiękowej.
Metoda Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne)	Ocena wytrzymałości betonu na rozciąganie przy powierzchni oraz przyczepności warstw naprawczych.	Wytrzymałość na odrywanie (MPa).
Metoda Pull-outBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych.	Precyzyjne określenie wytrzymałości betonu na ściskanie in-situ (badanie niszczące w małej skali).	Siła potrzebna do wyrwania zakotwionego trzpienia.
Badanie magnetyczne (ProfometrProfometr to zaawansowane narzędzie do nieniszczącej diagnostyki żelbetu, umożliwiające precyzyjną lokalizację zbrojenia i pomiar otuliny. Dzięki technologii indukcji magnetycznej zapewnia dokładne wyniki bez ingerencji w strukturę betonu. Poznaj kluczowe modele wspierające ocenę stanu technicznego.)	Lokalizacja prętów zbrojeniowych i pomiar grubości otuliny betonowej.	Rozkład i średnica zbrojenia.

Normy i standardy odniesienia

Prowadząc badania, opieramy się na aktualnych normach krajowych i europejskich, które definiują procedury oceny stanu technicznego:

PN-EN 13084: Komin wolnostojące - Normy branżowe dotyczące projektowania i wykonawstwa.
PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i wyrobach betonowych.
PN-EN 12504: Badania betonu w konstrukcjach (metody NDT i odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. ).
Eurokod 2 (PN-EN 1992): Projektowanie konstrukcji z betonu - w zakresie dopuszczalnych szerokości rozwarcia rys.

Ryzyka związane z zignorowaniem problemu

Zignorowanie zarysowań na kominie przemysłowym niesie za sobą poważne konsekwencje techniczne i prawne:

Przyspieszona korozja strukturalna: Rysy stanowią "otwarte wrota" dla czynników korozyjnych, co drastycznie skraca czas życia konstrukcji.
Odspajanie się fragmentów betonu: Spadające odłamki otuliny stanowią bezpośrednie zagrożenie dla życia pracowników i infrastruktury u podstawy komina.
Utrata sztywności: Zwiększone zarysowanie redukuje sztywność giętną trzonu, co może prowadzić do niekontrolowanych wychyleń i wibracji.
Katastrofa budowlana: W skrajnym scenariuszu, po przekroczeniu stanu granicznego nośności (ULS), może dojść do pęknięcia trzonu i zawalenia się obiektu.

Podobnie jak w przypadku pęknięć w słupach i belkach żelbetowych, kluczem do bezpieczeństwa jest szybka diagnostyka i wdrożenie odpowiedniego programu naprawczego (np. iniekcjeIzolacja iniekcyjna to technika hydroizolacji polegająca na wprowadzeniu pod ciśnieniem lub grawitacyjnie specjalnych preparatów w głąb muru. Jej celem jest stworzenie wewnątrz przegrody trwałej bariery, która zatrzyma kapilarne podciąganie wilgoci i zablokuje przecieki. ciśnieniowe, wzmocnienia matami CFRP lub torkretowanie). Jeśli zauważą Państwo niepokojące zmiany na trzonie komina, niezbędne jest przeprowadzenie pełnej ekspertyzy technicznej w celu określenia dalszej bezpiecznej eksploatacji.
