Monitoring osiadań budynków: Niwelacja precyzyjna i kompleksowa analiza przyczyn

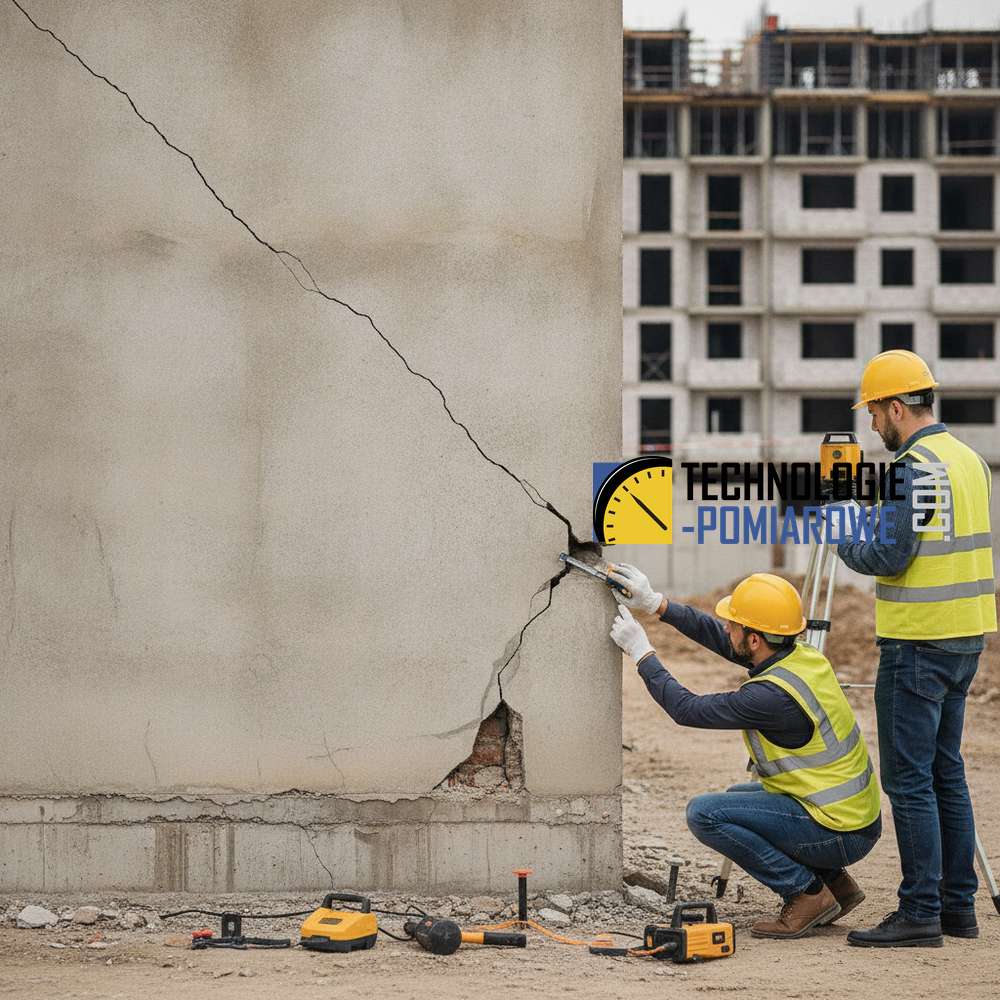

W przypadku zaobserwowania niepokojących objawów, takich jak ukośne rysy na ścianach, pęknięcia w narożach otworów czy problemy z domykaniem stolarki otworowej, niezbędne jest wdrożenie profesjonalnego monitoringu geodezyjnego. Jako specjaliści od diagnostyki konstrukcji wiemy, że samo uszczelnienie pęknięć jest działaniem doraźnym - kluczem do sukcesu jest zrozumienie dynamiki osiadania i wyeliminowanie jego przyczyn.

Poniższa instrukcja opisuje proces wdrażania monitoringu osiadań przy użyciu niwelacji precyzyjnej oraz integrację tych wyników z badaniami podłoża gruntowego i diagnostyką materiałową betonu.

1. Podstawy prawne i normowe

Prowadzenie monitoringu oraz interpretacja wyników powinny odbywać się w oparciu o aktualne standardy techniczne:

2. Niezbędny sprzęt pomiarowy

Do rzetelnego monitoringu osiadań rzędu ułamków milimetrów konieczne jest zastosowanie sprzętu o najwyższej klasie dokładności:

• Niwelator kodowy (cyfrowy): Klasy precyzyjnej (np. Leica LS15 lub Trimble DiNi), charakteryzujący się błędem standardowym podwójnej niwelacji 1 km nie większym niż 0.3 mm.
• Łaty inwarowe: Wykonane ze stopu o minimalnej rozszerzalności cieplnej, z kodem kreskowym do odczytu automatycznego.
• Repery robocze (ścienne lub gruntowe): Trwałe punkty odniesienia zamontowane na elementach nośnych budynku.
• Szczelinomierze i czujniki zegarowe: Do monitorowania rozwarcia istniejących już rys na elewacji i ścianach wewnętrznych.

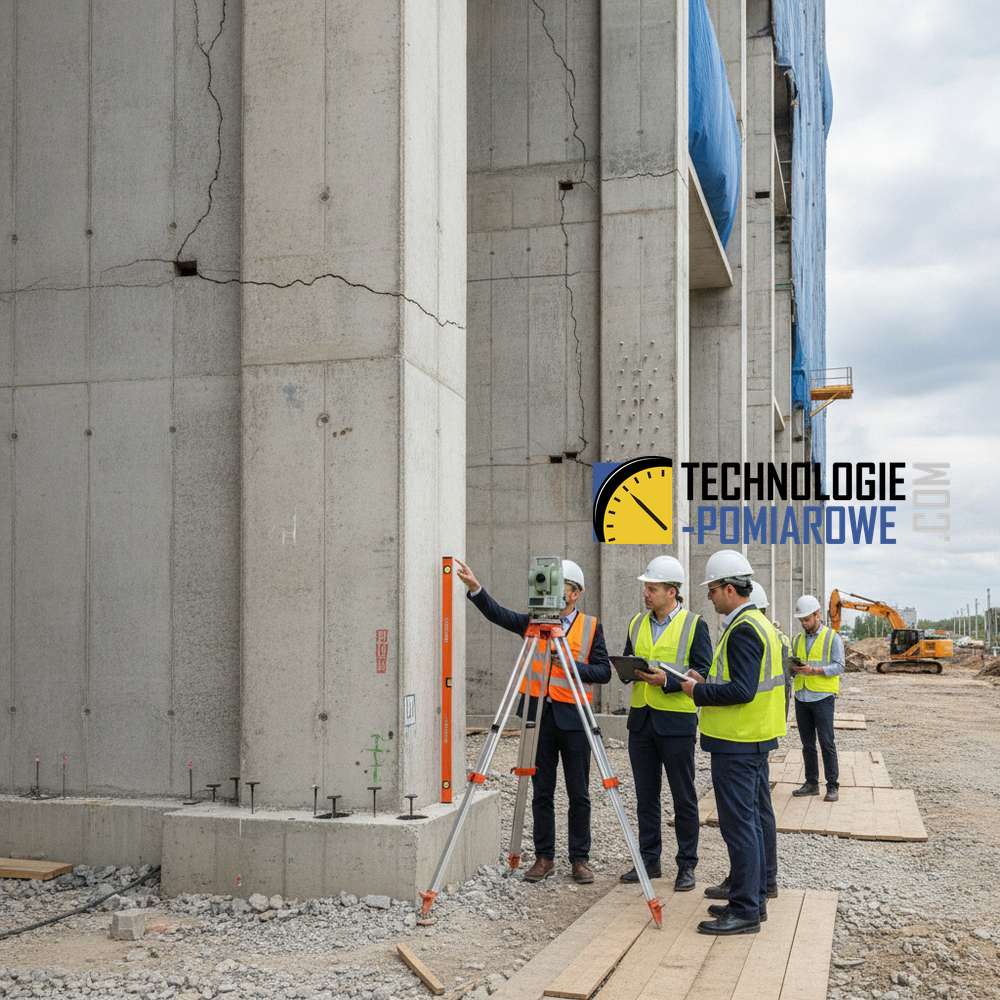

3. Procedura pomiarowa krok po kroku

1. Wywiad i inwentaryzacja uszkodzeń: Zgodnie z problematyką opisaną w kontekście nierównomiernego osiadania, pierwszym krokiem jest naniesienie na rzuty budynku wszystkich widocznych zarysowań. Pozwala to na optymalne rozmieszczenie punktów pomiarowych.
2. Stabilizacja osnowy (Repery odniesienia): Założenie co najmniej 2-3 reperów poza strefą oddziaływania obiektu (na gruncie rodzimym lub sąsiednich, stabilnych budynkach). Są to punkty stałe, względem których mierzymy osiadanie.
3. Montaż reperów kontrolowanych: Osadzenie stalowych reperów w fundamencie lub ścianach nośnych monitorowanego obiektu, zazwyczaj w narożach i wzdłuż osi konstrukcyjnych.
4. Pomiar zerowy (wyjściowy): Wykonanie pierwszej serii pomiarów z najwyższą starannością. Stanowi ona bazę (referencję) dla wszystkich kolejnych odczytów.
5. Pomiary okresowe: Cykliczne powtarzanie niwelacji w interwałach czasowych zależnych od dynamiki zmian (np. co miesiąc, co kwartał).

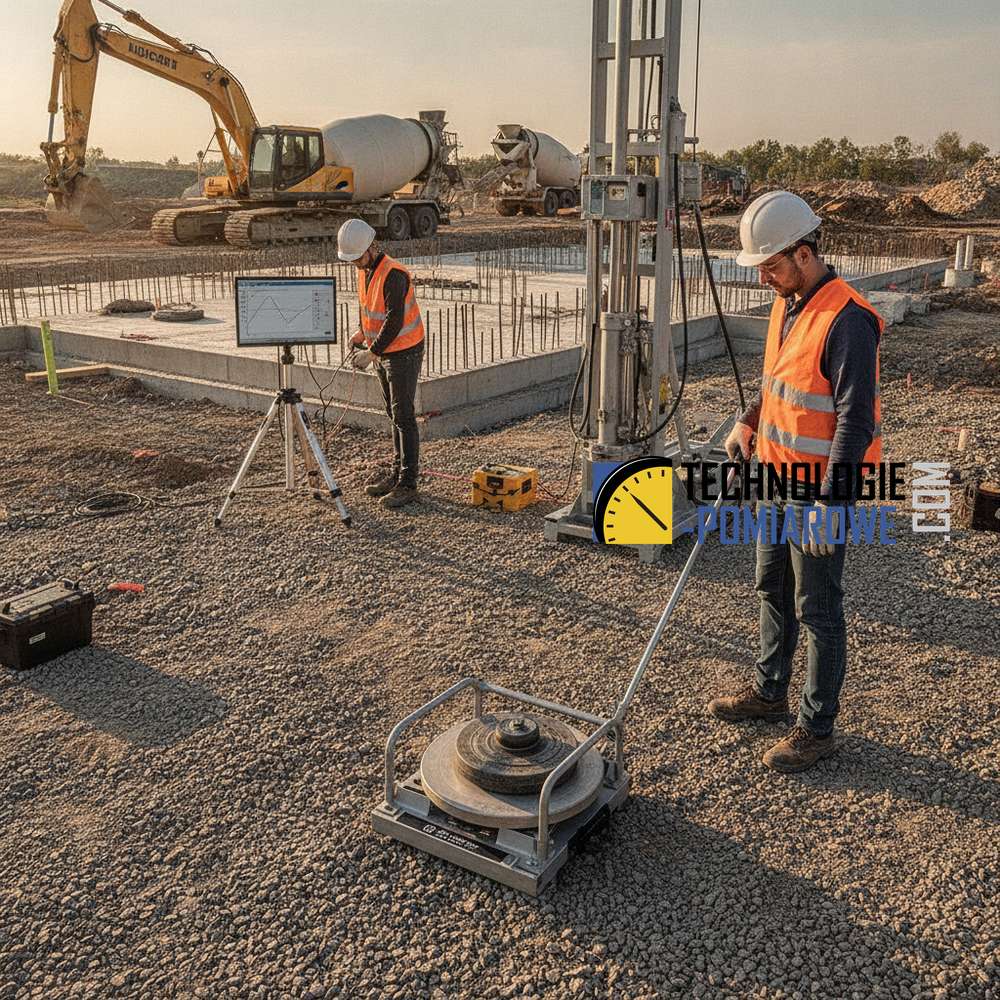

6. Pomiary uzupełniające: W przypadku wykrycia przemieszczeń, należy wykonać badanie nośności podłoża gruntowego (metodą VSS lub sondowaniem CPT), aby sprawdzić, czy przyczyną nie jest rozluźnienie gruntu pod fundamentem.

4. Analiza przyczyn i interpretacja wyników

Wyniki niwelacji precyzyjnej przedstawia się w formie zestawień tabelarycznych oraz wykresów osiadań w czasie. Kluczowe jest określenie gradientu osiadania, czyli różnicy w obniżeniu poszczególnych fragmentów budynku.

Schemat interpretacji:

• Osiadanie równomierne: Cały obiekt obniża się o podobną wartość. Zazwyczaj bezpieczne dla konstrukcji, o ile nie przekracza wartości granicznych.
• Osiadanie nierównomierne: Różne wartości obniżenia dla różnych części budynku. Prowadzi do powstania naprężeń rozciągających w betonie i murowanych ścianach, co skutkuje zarysowaniami.
• Stabilizacja: Jeśli kolejne trzy pomiary wykazują brak przyrostu przemieszczeń, można uznać proces osiadania za zakończony.

5. Integracja z diagnostyką betonu (NDT)

Jako specjaliści ds. badań nieniszczących, w przypadku stwierdzenia znacznych osiadań, zalecamy rozszerzenie diagnostyki o ocenę stanu technicznego samej konstrukcji betonowej:

• SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.): Ocena jednorodności betonu w strefach, gdzie wystąpiły spiętrzenia naprężeń.
• Badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. : Wykrywanie wewnętrznych pęknięć i kawern, które mogły powstać na skutek nierównomiernego osiadania ław fundamentowych.
• Metoda pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne): Ocena wytrzymałości przypowierzchniowej betonu przed ewentualnymi pracami naprawczymi (np. wzmacnianiem konstrukcji matami CFRP).

Podsumowanie: Skuteczne rozwiązanie problemu osiadania wymaga połączenia precyzyjnej geodezji z diagnostyką geotechniczną (VSS, CPT) oraz badaniami materiałowymi betonu. Tylko takie kompleksowe podejście pozwala na zaprojektowanie skutecznych metod wzmocnienia fundamentów lub podbicia gruntu.
