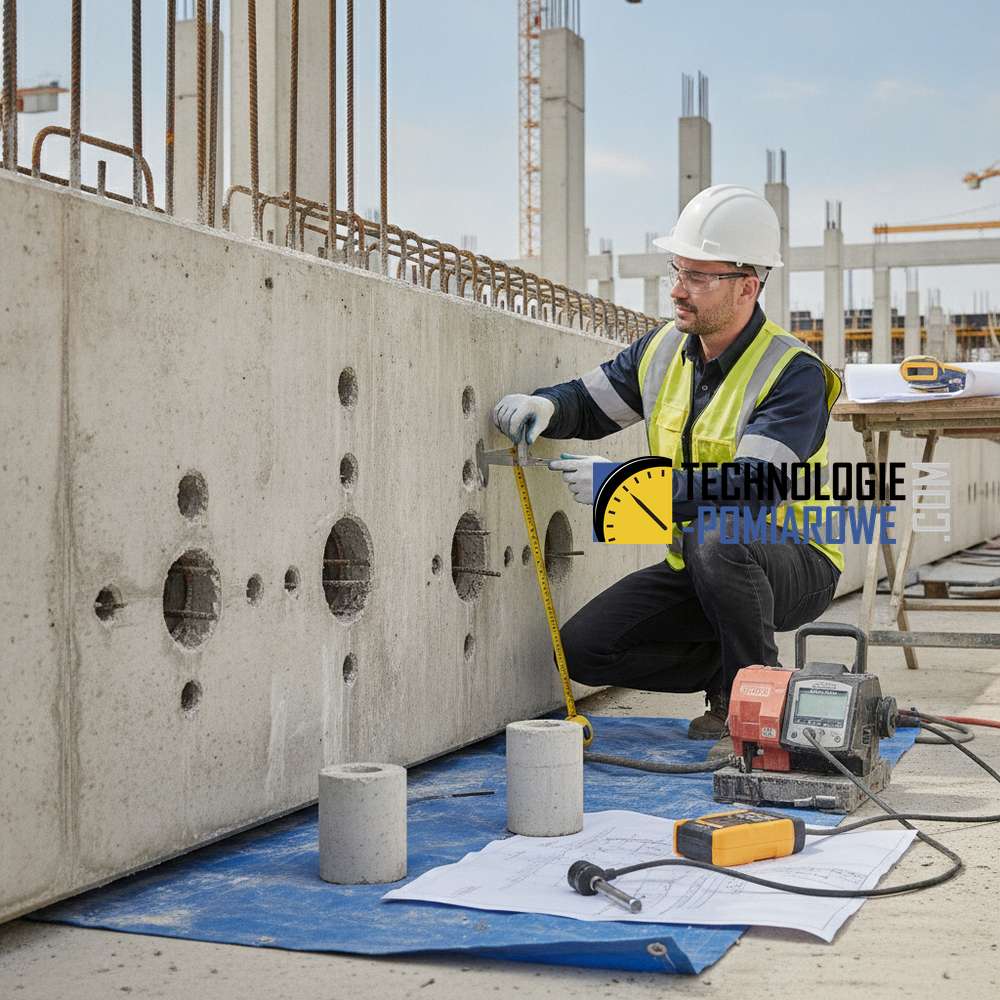

Odwierty w betonie - średnice, głębokości, zastosowania

Odwierty w betonie - fundament precyzyjnej diagnostyki konstrukcji żelbetowych

W dziedzinie inżynierii lądowej i diagnostyki budowlanej pewność co do parametrów wytrzymałościowych materiału jest absolutnym fundamentem bezpieczeństwa każdej inwestycji. Choć metody nieniszczące (NDT), takie jak sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. czy badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. , dostarczają cennych danych wstępnych, to odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. pozostają najbardziej miarodajną i bezpośrednią metodą oceny stanu betonu. Jako zespół ekspertów zajmujący się badaniami terenowymi wiemy, że pobieranie próbek rdzeniowych to często jedyny sposób na uzyskanie pełnego obrazu sytuacji, zwłaszcza gdy mamy do czynienia z konstrukcjami o niepewnej historii lub widocznych uszkodzeniach.

Zrozumienie specyfiki odwiertów - od doboru odpowiedniej średnicy, przez głębokość, aż po proces badania w laboratorium - jest kluczowe dla każdego projektanta, kierownika budowy i diagnosty. W niniejszym artykule przyjrzymy się, dlaczego ta "chirurgiczna" ingerencja w strukturę żelbetu jest uznawana za najwyższy standard w hierarchii metod diagnostycznych.

Metodyka i sprzęt: Od wiertnicy po prasę wytrzymałościową

Proces diagnostyczny oparty na odwiertach rdzeniowych jest traktowany jako metoda niszcząca, ponieważ wiąże się z pobraniem fizycznego fragmentu konstrukcji. Jest to jednak cena, którą warto zapłacić za najwyższą precyzję wyników. Cały proces można podzielić na kluczowe etapy, w których dobór odpowiednich narzędzi ma krytyczne znaczenie.

Precyzyjna wiertnica do betonu

Kluczem do uzyskania nieuszkodzonej, reprezentatywnej próbki jest wiertnica do betonu. Jest to narzędzie niezastąpione w diagnostyce, pozwalające na wykonanie precyzyjnych otworów w twardym, zbrojonym materiale. Odpowiednio dobrany sprzęt pozwala na minimalizację drgań, co jest kluczowe dla zachowania strukturalnej integralności pobieranego rdzenia. Wybór wiertnicy zależy od planowanej średnicy i głębokości odwiertu, a także od dostępności miejsca na budowie.

Pobieranie próbek rdzeniowych (usługa terenowa)

Pobieranie próbek rdzeniowych to zadanie dla wyspecjalizowanych zespołów badań terenowych. Proces ten wymaga nie tylko sprzętu, ale i wiedzy inżynierskiej, aby uniknąć uszkodzenia krytycznych elementów zbrojenia. Zastosowanie odwiertów pozwala na:

• Bezpośrednią ocenę wizualną struktury betonu (porowatość, segregacja kruszywa).
• Dokładny pomiar grubości elementów konstrukcyjnych.
• Pozyskanie materiału do dalszych analiz laboratoryjnych.

Badanie na prasie - weryfikacja wytrzymałości

Pobrane próbki rdzeniowe trafiają do laboratorium, gdzie poddawane są badaniu na prasie. Jest to kluczowy element kompleksowego systemu diagnostycznego. W przeciwieństwie do metod pośrednich, tutaj mierzymy faktyczną siłę niszczącą, co pozwala na precyzyjne określenie klasy wytrzymałości betonu zgodnie z obowiązującymi normami. Jest to standard szczególnie wymagany w sytuacjach spornych lub przy ocenie bezpieczeństwa konstrukcji o znacznym stopniu degradacji.

Zastosowanie praktyczne w inżynierii i diagnostyce

Odwierty w betonie znajdują zastosowanie wszędzie tam, gdzie metody nieniszczące nie dają jednoznacznej odpowiedzi lub gdy ryzyko projektowe wymaga najwyższego stopnia potwierdzenia parametrów. W praktyce inżynierskiej najczęściej spotykamy się z następującymi scenariuszami:

Szczególnie istotnym przypadkiem jest diagnozowanie słabego lub pękającego betonu. W sytuacjach, gdy metody takie jak sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. wykazują duży rozrzut wyników, badanie próbek rdzeniowychBadanie próbek rdzeniowych to najdokładniejszy sposób oceny rzeczywistej wytrzymałości betonu w gotowej konstrukcji. Precyzyjna diagnostyka pozwala bezpiecznie planować modernizację obiektu i zweryfikować jakość wykonanych prac. To fundament pewności technicznej przy każdej inwestycji. na prasie staje się fundamentem oceny bezpieczeństwa konstrukcji. Pozwala ono inżynierowi podjąć świadomą decyzję o konieczności wzmocnienia obiektu lub dopuszczeniu go do dalszej eksploatacji.

Podsumowanie - dlaczego warto postawić na odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. ?

Choć wykonanie odwiertów wiąże się z ingerencją w strukturę obiektu, jest to metoda o najwyższym stopniu zaufania. Kompleksowa diagnostyka obejmująca odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. i badanie na prasie stanowi najwyższy standard w hierarchii badań konstrukcji żelbetowych. Rekomendujemy stosowanie tej metody wszędzie tam, gdzie bezpieczeństwo użytkowników oraz trwałość konstrukcji są priorytetem.

Dzięki precyzyjnym wiertnicom i profesjonalnemu badaniu laboratoryjnemu zyskujemy twarde dane, które eliminują domysły i pozwalają na optymalizację kosztów ewentualnych napraw. Jest to inwestycja w spokój i pewność inżynierską, która w dłuższej perspektywie zawsze okazuje się najbardziej opłacalna.
