Płyta dynamiczna do badań gruntu — jak używać? Instrukcja

Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. do badań gruntu — kompleksowa instrukcja i zastosowanie

Prawidłowe rozpoznanie parametrów podłoża to fundament każdej trwałej inwestycji budowlanej. W inżynierii lądowej, gdzie diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. oraz nośność podbudowy decydują o bezpieczeństwie i trwałości obiektów, precyzyjne pomiary stają się kluczowym elementem procesu wykonawczego. Jednym z najskuteczniejszych narzędzi wykorzystywanych w tym celu jest płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni.. Urządzenie to pozwala na szybką i wiarygodną ocenę stanu zagęszczenia gruntu oraz wyznaczenie dynamicznego modułu odkształcenia.

Zastosowanie nowoczesnych urządzeń, takich jak popularny model ZFG-2000, zrewolucjonizowało podejście do badań polowych. W odróżnieniu od tradycyjnych, czasochłonnych metod, płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. oferuje wyniki niemal natychmiast, co pozwala na bieżącą kontrolę jakości prac ziemnych i szybką reakcję w przypadku wykrycia nieprawidłowości w podbudowie.

Metodyka badań i sprzęt pomiarowy

W diagnostyce podłoża kluczowe jest zrozumienie różnicy między dostępnymi metodami badawczymi. Najczęściej dokonywanym porównaniem w branży jest zestawienie płyty dynamicznej z płytą statyczną VSS. Choć obie metody służą badaniu nośności, różnią się znacząco procedurą i czasem trwania pomiaru.

Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. vs VSS

Wybór między płytą dynamiczną a statyczną VSS zależy od specyfiki projektu oraz wymaganej dokładności. Metoda dynamiczna jest znacznie szybsza, co pozwala na wykonanie większej liczby punktów pomiarowych w krótkim czasie. Poniższa tabela przedstawia kluczowe różnice:

Charakterystyka urządzenia ZFG-2000

Model ZFG-2000 to nowoczesne podejście do badania nośności podłoża. Urządzenie składa się z płyty obciążeniowej, prowadnicy z ciężarkiem spadkowym oraz rejestratora elektronicznego. Dzięki zintegrowanej elektronice, interpretacja wyników odbywa się automatycznie, co minimalizuje ryzyko błędów ludzkich podczas odczytu parametrów diagnostycznych.

Instrukcja użycia płyty dynamicznej krok po kroku

Prawidłowe przeprowadzenie badania zgodnie z normami i procedurami jest niezbędne dla uzyskania rzetelnych wyników. Poniżej przedstawiamy standardową procedurę obsługi urządzenia:

1. Przygotowanie powierzchni: Miejsce badania musi być wyrównane. Należy usunąć luźne fragmenty gruntu oraz kamienie, aby płyta całą swoją powierzchnią przylegała do podłoża.

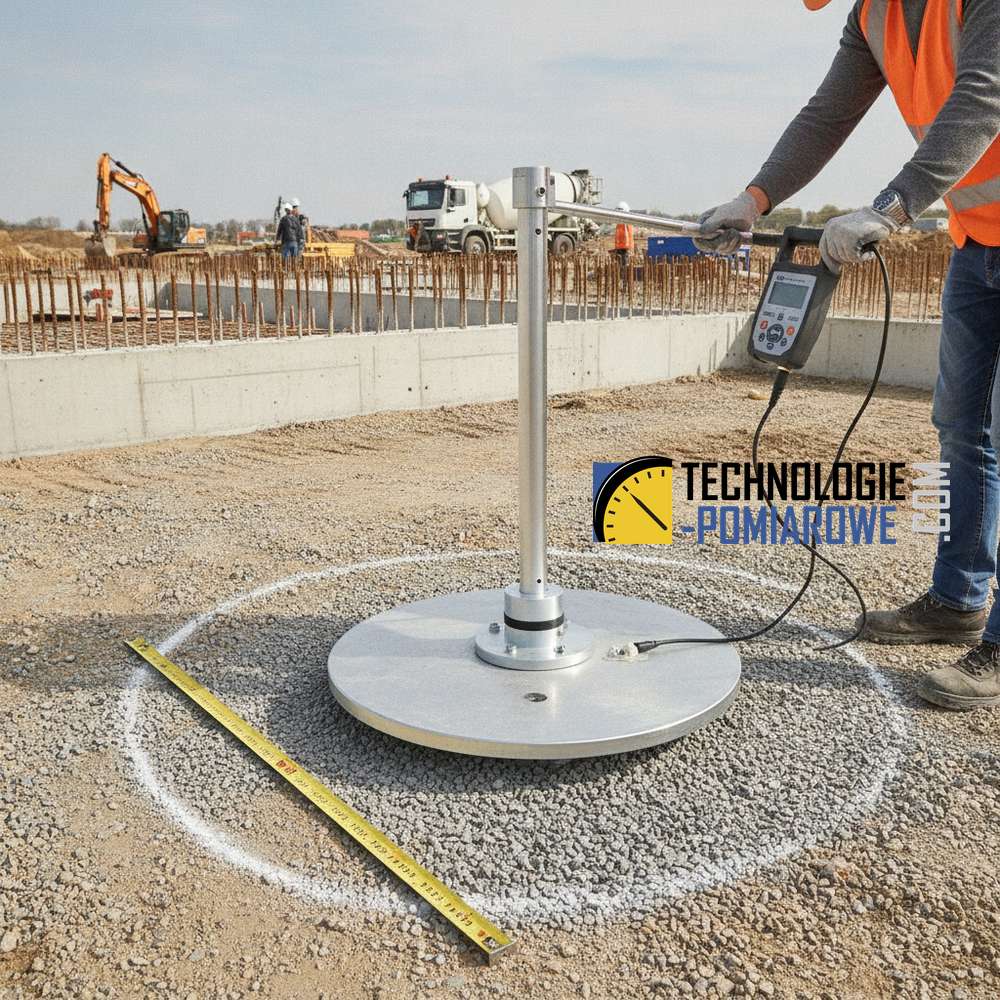

2. Ustawienie urządzenia: Kładziemy płytę obciążeniową na przygotowanym gruncie. Następnie ustawiamy na niej prowadnicę z ciężarkiem spadkowym, dbając o jej pionowe ustawienie.
3. Pomiary wstępne (zagęszczające): Przed właściwym pomiarem wykonuje się trzy uderzenia próbne. Służą one lepszemu osadzeniu płyty na gruncie i wyeliminowaniu luzów między urządzeniem a podłożem.
4. Pomiar właściwy: Po zresetowaniu rejestratora elektronicznego wykonuje się trzy kolejne uderzenia. Urządzenie rejestruje osiadanie płyty po każdym z nich.
5. Odczyt wyników: Rejestrator oblicza średnią wartość osiadania oraz wyznacza dynamiczny moduł odkształcenia E_vd wyrażony w MN/m².

Zastosowanie praktyczne w diagnostyce konstrukcji

Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. znajduje szerokie zastosowanie w codziennej praktyce inżynierskiej. Jest niezastąpiona przy budowie dróg, linii kolejowych oraz fundamentowaniu obiektów kubaturowych. Dzięki mobilności sprzętu, inżynierowie mogą dokonywać diagnostyki konstrukcji ziemnych w trudno dostępnych miejscach, takich jak wykopy kanalizacyjne czy zasypki przyczółków mostowych.

W praktyce wykorzystuje się ją do:

• Oceny nośności warstw mrozoochronnych i podbudów z kruszyw.
• Kontroli zagęszczenia gruntów sypkich i spoistych.
• Szybkiej weryfikacji jednorodności podłoża na dużych obszarach inwestycji.

Podsumowanie i rekomendacje

Badanie płytą dynamiczną to fundament trwałej diagnostyki podłoża. Wykorzystanie urządzeń takich jak ZFG-2000 pozwala na znaczną optymalizację kosztów i czasu trwania budowy. Choć zakup urządzenia wiąże się z pewnym wydatkiem, na rynku dostępny jest również wynajem, co stanowi atrakcyjną alternatywę dla mniejszych firm wykonawczych. Rekomenduje się stosowanie tej metody wszędzie tam, gdzie kluczowe jest szybkie tempo prac przy zachowaniu najwyższych standardów bezpieczeństwa konstrukcji żelbetowych i drogowych.
