Płyta dynamiczna

Płyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność.

Charakterystyka i zasada działania płyty dynamicznej

Płyta dynamiczna to nowoczesne narzędzie geotechniczne wykorzystywane do oceny właściwości mechanicznych gruntów oraz warstw konstrukcyjnych nawierzchni drogowych, do badanie zagęszczenia i nośności gruntu. Płyta dynamiczna działa na zasadzie dynamicznego obciążenia płyty o określonej powierzchni i masie, co pozwala na precyzyjne określenie ugięcia podłoża pod wpływem impulsu siły. Analiza tego ugięcia umożliwia wyznaczenie kluczowych parametrów gruntowych, takich jak:

• Moduł odkształcenia dynamicznego (Evd): Informuje o sztywności gruntu i jego zdolności do przenoszenia obciążeń dynamicznych.

• Wskaźnik zagęszczenia: Ocenia stopień zagęszczenia gruntu w porównaniu z jego maksymalnym zagęszczeniem laboratoryjnym.

• Nośność podłoża: Określa zdolność gruntu do przenoszenia obciążeń bez nadmiernych odkształceń czy uszkodzeń.

Budowa urządzenia płyt dynamicznych

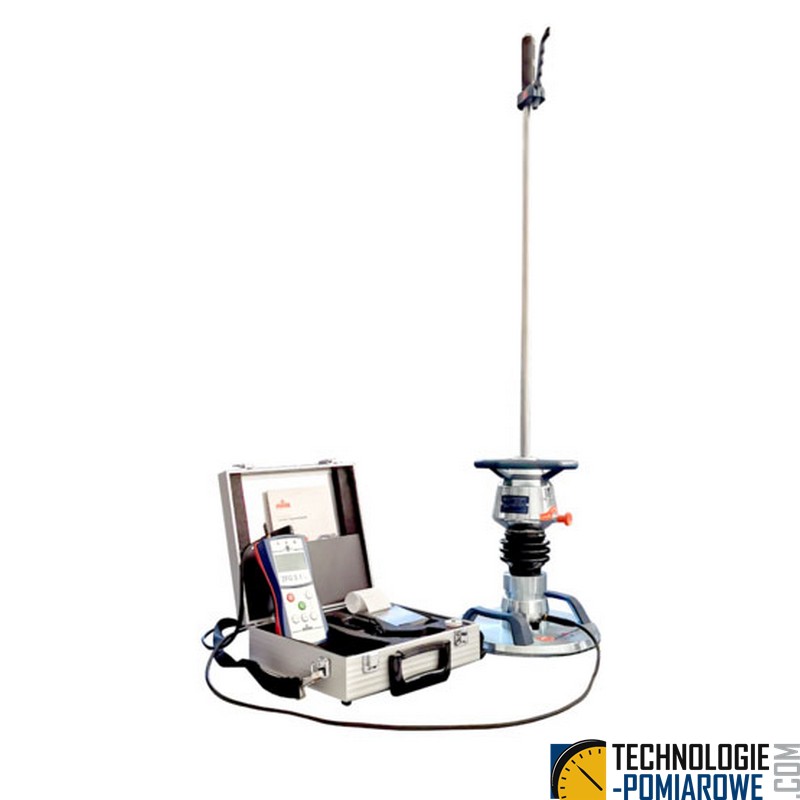

Płyta dynamiczna składa się z następujących elementów:

• Płyta obciążająca: Metalowa płyta o standardowej średnicy (zazwyczaj 300 mm), która przekazuje obciążenie na grunt.

• Maszt z ciężarem upadowym: Ciężar o określonej masie (np. 10 kg), podnoszony na zadaną wysokość i swobodnie opuszczany, generując impuls siły.

• Czujniki przemieszczeń: Precyzyjne urządzenia mierzące ugięcie płyty w czasie rzeczywistym.

• Jednostka sterująca: Elektroniczny moduł zbierający dane z czujników, przetwarzający je i prezentujący wyniki pomiarów.



Rodzaje płyt dynamicznych

Na rynku dostępne są różne rodzaje płyt dynamicznych, różniące się między sobą m.in. masą, energią uderzenia oraz sposobem pomiaru. Najczęściej stosowane płyty dynamiczne:

• Płyta dynamiczna leka: Lekkie płyty dynamiczne służą do badania gruntów o niewielkiej nośności, np. gruntów organicznych.
  • PŁYTA DYNAMICZNA ZFG 3.1 - lekka płyta LWD VSS niemiecka
  • Płyta dynamiczna HMP LFG 4 - lekka płyta LWD VSS niemiecka
  • PŁYTA DYNAMICZNA MINIDYN LWD VSS - lekka płyta LWD VSS francuska
• Płyta dynamiczna średnia: Znajdują zastosowanie w badaniach gruntów o średniej nośności, np. gruntów spoistych.
• Płyta dynamiczna ciężkia: Stosowane są do badania gruntów o wysokiej nośności, np. gruntów skalistych.

Zastosowania płyty dynamicznej

Płyta dynamiczna jest szeroko stosowana w:

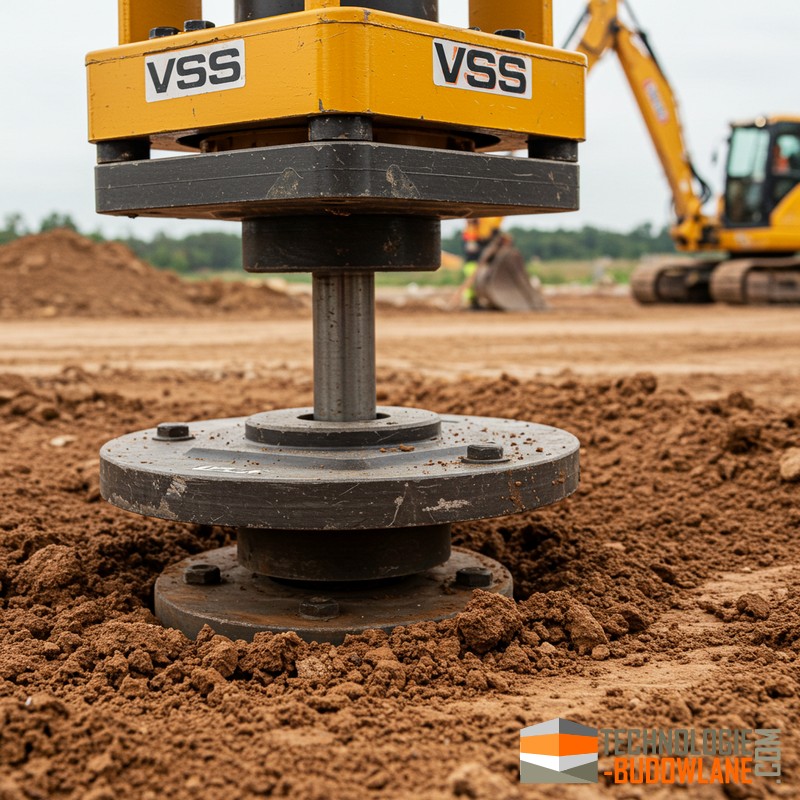

• Budownictwie drogowym: Kontrola jakości wykonania warstw podbudowy, nasypów, fundamentów pod nawierzchnie asfaltowe i betonowe. Oznaczanie nośności warstw podbudowy i nawierzchni, badanie nośności gruntu, pomiar zagęszczenia gruntu

• Budownictwie kolejowym: Ocena stanu podłoża pod torowiskami, nasypami kolejowymi i peronami.

• Inżynierii lądowej: Badanie gruntów pod fundamenty budynków, mostów, wiaduktów oraz innych konstrukcji inżynieryjnych.

• Pracach ziemnych: Weryfikacja zagęszczenia podczas budowy nasypów, składowisk odpadów, wałów przeciwpowodziowych.

• Geotechnice terenowej: Szybka ocena parametrów gruntowych w miejscach trudno dostępnych lub wymagających natychmiastowej analizy. Kontrola jakości zagęszczenia nasypów, wykopów, podbudów drogowych, badanie zagęszczenia gruntu w nasypach i podbudowach.



Zalety stosowania płyty dynamicznej

• Szybkość i mobilność: Urządzenie jest lekkie i przenośne, co pozwala na szybkie przeprowadzenie pomiarów w dowolnym miejscu na placu budowy.

• Precyzja pomiarów: Zaawansowane czujniki i elektronika zapewniają wysoką dokładność i powtarzalność wyników.

• Natychmiastowa interpretacja: Wyniki dostępne są bezpośrednio po wykonaniu testu, co umożliwia bieżącą kontrolę jakości i natychmiastowe podejmowanie decyzji.

• Ekonomia: Redukuje konieczność wykonywania kosztownych i czasochłonnych badań laboratoryjnych.

• Wszechstronność: Może być stosowana na różnych rodzajach gruntów, zarówno spoistych, jak i niespoistych.

Procedura pomiarowa

1. Przygotowanie podłoża:

   • Wyrównać i oczyścić powierzchnię gruntu z luźnych materiałów, kamieni i roślinności.

   • Upewnić się, że podłoże jest reprezentatywne dla badanej warstwy.

2. Ustawienie urządzenia:

   • Umieścić płytę obciążającą na przygotowanym podłożu.

   • Zamontować maszt z ciężarem upadowym na płycie.

   • Podłączyć czujniki przemieszczeń do jednostki sterującej.

3. Kalibracja:

   • Włączyć urządzenie i przeprowadzić procedurę kalibracji zgodnie z instrukcją producenta.

   • Sprawdzić poprawność wskazań i gotowość do pomiaru.

4. Wykonanie pomiaru:

   • Podnieść ciężar upadowy na ustaloną wysokość (np. 72 cm) i swobodnie go opuścić, generując impuls siły.

   • Wykonać serię co najmniej trzech uderzeń, rejestrując ugięcie płyty po każdym z nich.

   • Urządzenie automatycznie oblicza średnią wartość modułu odkształcenia Evd.

5. Analiza wyników:

   • Porównać uzyskane wartości z wymaganiami projektowymi lub normowymi.

   • W razie potrzeby podjąć działania korygujące, takie jak dodatkowe zagęszczenie gruntu.

Interpretacja wyników

• Moduł odkształcenia Evd:

  • Wyższa wartość Evd wskazuje na lepsze zagęszczenie i większą nośność gruntu.

  • Typowe wymagane wartości Evd dla różnych warstw konstrukcyjnych są określone w specyfikacjach technicznych i normach.



Normy i standardy badania płytą dynamiczną

Pomiary płyta dynamiczną są regulowane przez odpowiednie normy i wytyczne, takie jak:

• PN-EN 1997-2: Eurokod 7 – Projektowanie geotechniczne – Część 2: Rozpoznanie i badanie podłoża gruntowego.

• TP BF-StB part B 8.3: Wytyczne techniczne dotyczące badań płytą dynamiczną.

Zastosowanie w praktyce

• Kontrola jakości na budowie:

  • Regularne pomiary podczas układania kolejnych warstw zapewniają zgodność z wymaganiami projektowymi i uniknięcie późniejszych problemów eksploatacyjnych.

• Optymalizacja procesów budowlanych:

  • Szybka identyfikacja miejsc słabo zagęszczonych pozwala na natychmiastowe działania naprawcze, minimalizując ryzyko opóźnień.

• Dokumentacja:

  • Wyniki pomiarów stanowią ważny element dokumentacji jakościowej, potwierdzając prawidłowe wykonanie prac ziemnych.

Wskazówki praktyczne

• Regularne kalibracje: Dla zachowania dokładności pomiarów, urządzenie powinno być regularnie kalibrowane zgodnie z zaleceniami producenta.

• Warunki atmosferyczne: Unikać pomiarów podczas intensywnych opadów, silnego wiatru czy ekstremalnych temperatur, które mogą wpływać na dokładność wyników.

• Szkolenie personelu: Operatorzy powinni być odpowiednio przeszkoleni w zakresie obsługi urządzenia i interpretacji wyników, aby zapewnić wiarygodność danych.

Płyta dynamiczna to niezastąpione narzędzie w nowoczesnym budownictwie, pozwalające na efektywną kontrolę jakości zagęszczenia i nośności gruntów. Jej zastosowanie przekłada się na bezpieczeństwo i trwałość konstrukcji, a także optymalizację kosztów i czasu realizacji inwestycji.
