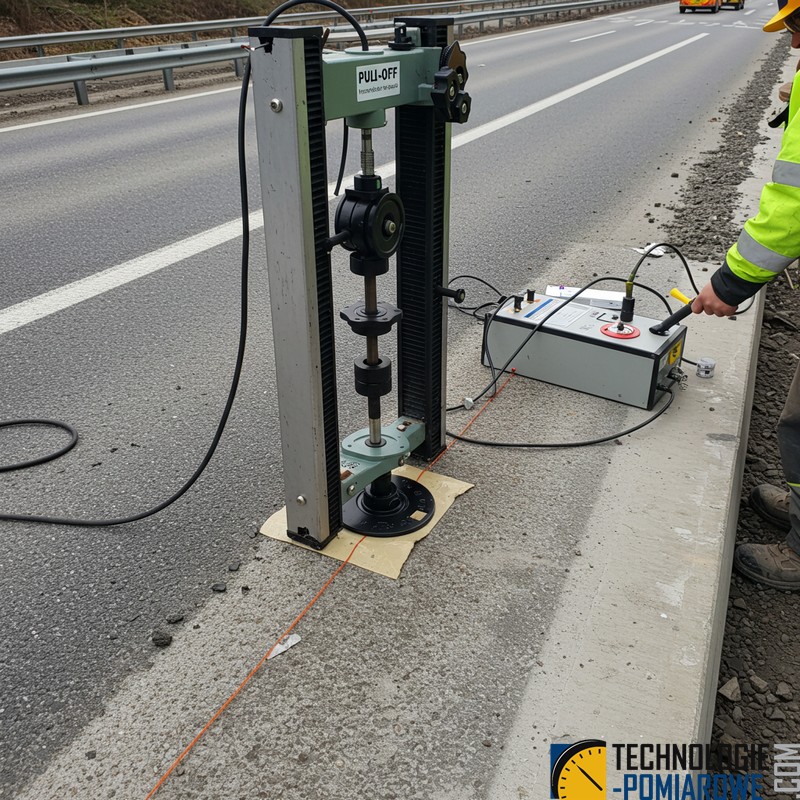

Badanie wytrzymałości na odrywanie PULL OFF

Badanie wytrzymałości na odrywanie, znane również jako test PULL OFF, jest procedurą mającą na celu ocenę siły potrzebnej do oderwania warstwy materiału od jego podłoża. Jest to powszechne badanie stosowane w różnych dziedzinach, takich jak przemysł, budownictwo, a także w badaniach materiałów.

Badanie urządzeniem PULL OFF wykonujemy na terenie całej Polski - infolinia 814 608 814

Metoda Pull-Off to niszczące badanie przyczepności materiałów (farb, powłok, tynków, zapraw) do podłoża. Polega na odrywaniu stalowego grzybka przyklejonego do badanej powierzchni i pomiarze siły niezbędnej do zerwania powłoki, wyrażonej w MPa

Zastosowania metody pull-off

Badanie Pull-Off stosuje się tam, gdzie konieczne jest określenie wytrzymałości na rozciąganie lub przyczepności kolejnych warstw do podłoża:

• Tynki i gładzie gipsowe

• Warstwy ścieralne w drogownictwie

• Pokrycia bitumiczne

• Powłoki antykorozyjne na stali (malarskie, metalizacja)

• Podłoża betonowe przed i po naprawie

• Nawierzchnie z żywic epoksydowych (posadzki, chodniki)

• Zaprawy naprawcze i izolacje fundamentów

• Wyprawy elewacyjne

Przygotowanie próbek do badania pull-off

1. Wybór miejsc pomiarowych – Powierzchnia powinna mieć jednolitą strukturę, wolną od rys i ubytków.

2. Oczyszczenie i odtłuszczenie podłoża – Podłoże musi być suche, bez pyłu i substancji chemicznych, które mogą obniżyć adhezję.

3. Wykonanie nacięć – W zaprawach i powłokach grubowarstwowych tnij do pełnej grubości powłoki przed montażem grzybka. – W powłokach malarskich tnij wokół grzybka po przyklejeniu, za pomocą narzynki do pełnej głębokości warstwy.

Montaż grzybka pomiarowego

• Dobór średnicy grzybka zależy od spodziewanej wartości przyczepności: • 10 mm do 70 MPa • 14 mm do 40 MPa • 20 mm do 20 MPa • 50 mm do 3,3 MPa

• Na czystą powierzchnię grzybka nakłada się cienką warstwę kleju epoksydowego, a następnie dociska do badanego podłoża.

• Całkowite utwardzenie kleju to zwykle kilka godzin, po czym można przeprowadzić odrywanie.

Przebieg badania i interpretacja wyników

1. Umieszczenie siłownika (pull-off tester) na grzybku.

2. Ciągły, liniowy przyrost siły odrywającej, aby uniknąć gwałtownego zerwania.

3. Rejestracja wartości siły odrywającej (N) i obliczenie przyczepności: $\sigma =\frac{F}{A}$, gdzie $F$ to siła odrywająca, a $A$ powierzchnia grzybka (N/mm² → MPa).

4. Analiza pęknięcia: – Pęknięcie adhezyjne (między warstwą a podłożem) wskazuje na słabą przyczepność. – Pęknięcie kohezjne (w obrębie warstwy) świadczy o wyższej adhezji do podłoża.



Normy i jednostki

• Wynik podaje się w megapaskalach (MPa), czyli N/mm².

• Standardy często stosowane przy pull-off: – PN-EN ISO 4624 „Badanie przyczepności powłok przez odrywanie” – PN-EN 1542 „Badanie przyczepności systemów powłok”

Zalety i ograniczenia

• Zalety: • Precyzyjny pomiar siły odrywania • Możliwość badań różnych materiałów i warstw • Bezpośrednia ocena jakości adhezji

• Ograniczenia: • Metoda niszcząca – wymaga wykonania wielu otworów/grzybków • Wrażliwość na niewłaściwe przygotowanie próbek • Potrzeba specjalistycznego sprzętu i kleju

Badanie wytrzymałości na odrywanie jest szczególnie istotne w branżach, gdzie istnieje ryzyko oddzielania się warstw, na przykład w przemyśle lotniczym, budownictwie - wykonanie posadzek epoksydowych, posadzki chemoodporne, nakładanie powłok zabezpieczających, czy produkcji materiałów klejowych. To narzędzie umożliwia dokładne określenie, jak materiały zachowują się w warunkach odrywających obciążeń, co pozwala uniknąć potencjalnych problemów związanych z utratą integralności strukturalnej czy estetyki powierzchni.
