Badanie Pull Off betonu

Badanie pull-off betonu to metoda oceny przyczepności warstw materiałów do podłoża betonowego. Jest to badanie półniszczące, co oznacza, że w miejscu pomiaru powstaje niewielkie uszkodzenie, ale nie wpływa ono znacząco na konstrukcję. Badanie pull off jest jedną z metod badania wytrzymałości betonu.

Badanie to jest szeroko stosowane w budownictwie do oceny jakości połączeń między różnymi materiałami, takimi jak:

• Zaprawy naprawcze do betonu
• Izolacje fundamentów
• Wyprawy elewacyjne
• Posadzki (np. żywiczne, kamienne, gresowe)
• Podkłady podłogowe (jastrychy cementowe, wylewki samopoziomujące)

Na czym polega badanie pull-off?

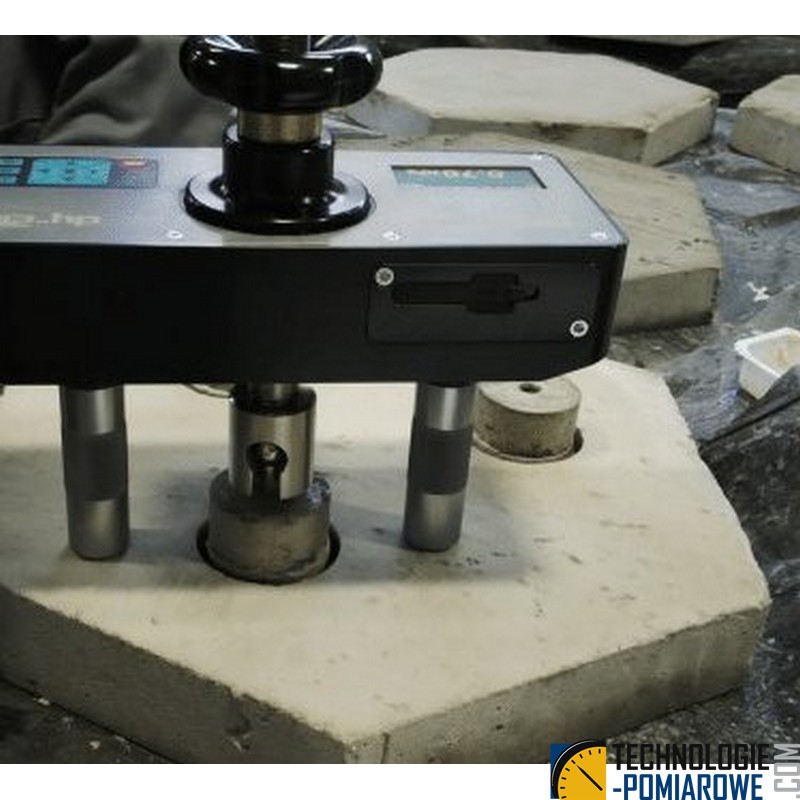

Badanie pull-off polega na przyklejeniu do badanej powierzchni specjalnego stalowego krążka (tzw. "grzybka") za pomocą żywicy epoksydowej. Po utwardzeniu kleju, do krążka przykłada się siłę prostopadłą do powierzchni betonu za pomocą specjalnego urządzenia zwanego dynamometrem. Mierzy się siłę, przy której następuje oderwanie krążka od podłoża. Wynik badania wyrażany jest w MPa (megapaskalach) i określa wytrzymałość na odrywanie.

Wykonanie badania pull-off krok

• Przygotowanie powierzchni: Powierzchnia betonu w miejscu badania powinna być czysta, sucha i odtłuszczona. W razie potrzeby należy ją przeszlifować lub oczyścić mechanicznie.
• Przyklejenie krążka: Do powierzchni betonu przykleja się stalowy krążek za pomocą żywicy epoksydowej. Należy upewnić się, że klej został nałożony równomiernie i że krążek przylega całą powierzchnią.
• Utwardzanie kleju: Należy odczekać odpowiedni czas, aby klej całkowicie się utwardził (zgodnie z zaleceniami producenta).
• Przeprowadzenie testu: Do krążka przykłada się siłę prostopadłą do powierzchni betonu za pomocą dynamometru. Mierzy się siłę, przy której następuje oderwanie krążka.
• Ocena wyników: Wynik badania porównuje się z wymaganiami normowymi lub projektowymi. Ocenia się również charakter odłamania (np. adhezyjne, kohezyjne).

Rodzaje odłamań podczas badania pull off betonu

• Odłamanie adhezyjne: Oderwanie następuje na granicy między klejem a betonem lub między warstwami materiałów.
• Odłamanie kohezyjne: Oderwanie następuje wewnątrz warstwy kleju lub wewnątrz betonu.

Od czego zależy przyczepność do betonu?

Przyczepność do betonu materiałów (takich jak powłoki, zaprawy czy kleje) do betonu wynika z połączenia kilku kluczowych mechanizmów – zarówno mechanicznych, jak i chemicznych. Oto główne czynniki, które odgrywają decydującą rolę w kształtowaniu jakości adhezji:

• Przygotowanie podłoża Najważniejszym warunkiem jest odpowiednie przygotowanie betonu przed nałożeniem kolejnej warstwy. Powierzchnia musi być czysta, pozbawiona kurzu, tłuszczów, olejów oraz innych zanieczyszczeń, które mogłyby utrudniać wiązanie. Dodatkowo, usunięcie luźnych fragmentów i mechaniczne zgrubienie (np. przez piaskowanie czy szlifowanie) zwiększa chropowatość, co poprawia mechaniczne zablokowanie powłoki w strukturze betonu.

• Właściwości fizyczne betonu Powierzchnia betonu, jej struktura i porowatość mają kluczowe znaczenie. Beton o nierównomiernej, chropowatej strukturze oferuje większą powierzchnię styku i lepsze „zakotwiczenie” produktu naprawczego lub powłoki. Z kolei gładkie, dobrze wypolerowane powierzchnie mogą wymagać dodatkowych zabiegów (np. matowienia) w celu zwiększenia przyczepności.

• Właściwości chemiczne materiału powłoki Oprócz mechanicznego „złapania” materiału, istotna jest także zgodność chemiczna między materiałem nakładanym a betonem. Właściwości adhezyjne poprawia się, gdy powłoka ma zdolność do tworzenia trwałych wiązań chemicznych z powierzchnią betonu. Dlatego producenci często stosują specjalne primery lub dodatki poprawiające chemiczną kompatybilność nakładanej mieszaniny z podłożem.

• Stan wilgotności i warunki środowiskowe Wilgotność betonu przed aplikacją powłoki musi być odpowiednio określona – zbyt mokra lub odwrotnie zbyt sucha powierzchnia może zakłócać proces wiązania i utwardzania. Oprócz tego, temperatura otoczenia i czasu wiązania wpływają na szybkość i jakość reakcji chemicznych, co bezpośrednio przekłada się na ostateczną siłę adhezji.

• Metoda aplikacji i konsystencja nakładanego materiału Sposób, w jaki powłoka lub zaprawa jest nakładana, ma także znaczenie. Metody takie jak natrysk, wałkowanie czy pędzlowanie różnią się między sobą pod względem równomierności rozprowadzenia materiału. Również konsystencja przygotowywanej mieszaniny (jej lepkość i zdolność do penetracji mikrostruktur betonu) wpływa na stopień mechanicznego zablokowania i ostateczną adhezję.

Podsumowując, przyczepność do betonu zależy przede wszystkim od:

• Przygotowania i stanu powierzchni betonu – czystość, chropowatość oraz odpowiednie zabiegi mechaniczne lub chemiczne, które poprawiają mikrointerakcje.

• Właściwości chemiczno-fizycznych nakładanego materiału – zdolności do tworzenia trwałych wiązań oraz dopasowania do specyfiki podłoża.

• Optymalnych warunków aplikacji – takich jak wilgotność, temperatura i metoda aplikacji, które umożliwiają prawidłowy proces wiązania.

Dobrze przeprowadzona diagnostyka przed aplikacją (np. testy przyczepności metodą pull‑off) pozwala określić, czy podłoże spełnia wymagania niezbędne do uzyskania trwałego i skutecznego połączenia.

Normy i wytyczne

Badania pull-off są wykonywane zgodnie z normami, takimi jak:

• PN-EN 1542:2000: Produkty i systemy do ochrony i napraw konstrukcji betonowych. Metody badań. Pomiar przyczepności przez odrywanie.
• IBDiM PB/TM-1/6: Procedura badawcza Instytutu Badawczego Dróg i Mostów.

Zalety i wady badania pull off betonu

Zalety badania pull-off

• Bezpośredni pomiar przyczepności: Pozwala na uzyskanie rzeczywistej wartości siły odrywającej i określenie przyczepności do betonu

• Stosunkowo prosta metoda: Nie wymaga skomplikowanego sprzętu ani specjalistycznej wiedzy.
• Możliwość zastosowania w różnych warunkach: Można je wykonywać na budowie oraz w laboratorium.

Wady badania pull-off:

• Badanie półniszczące: Wymaga wykonania niewielkiego uszkodzenia powierzchni betonu.
• Ograniczona liczba pomiarów: W jednym miejscu można wykonać tylko jedno badanie.

Badanie pull-off jest ważnym narzędziem do oceny jakości połączeń między różnymi materiałami a betonem. Pozwala na weryfikację poprawności wykonania prac budowlanych oraz na ocenę stanu technicznego istniejących konstrukcji. W przypadku wątpliwości co do przyczepności warstw materiałów do betonu, warto zlecić wykonanie badania pull-off specjalistycznej firmie.
