Badanie wytrzymałości stropu - Analiza i ekspertyza

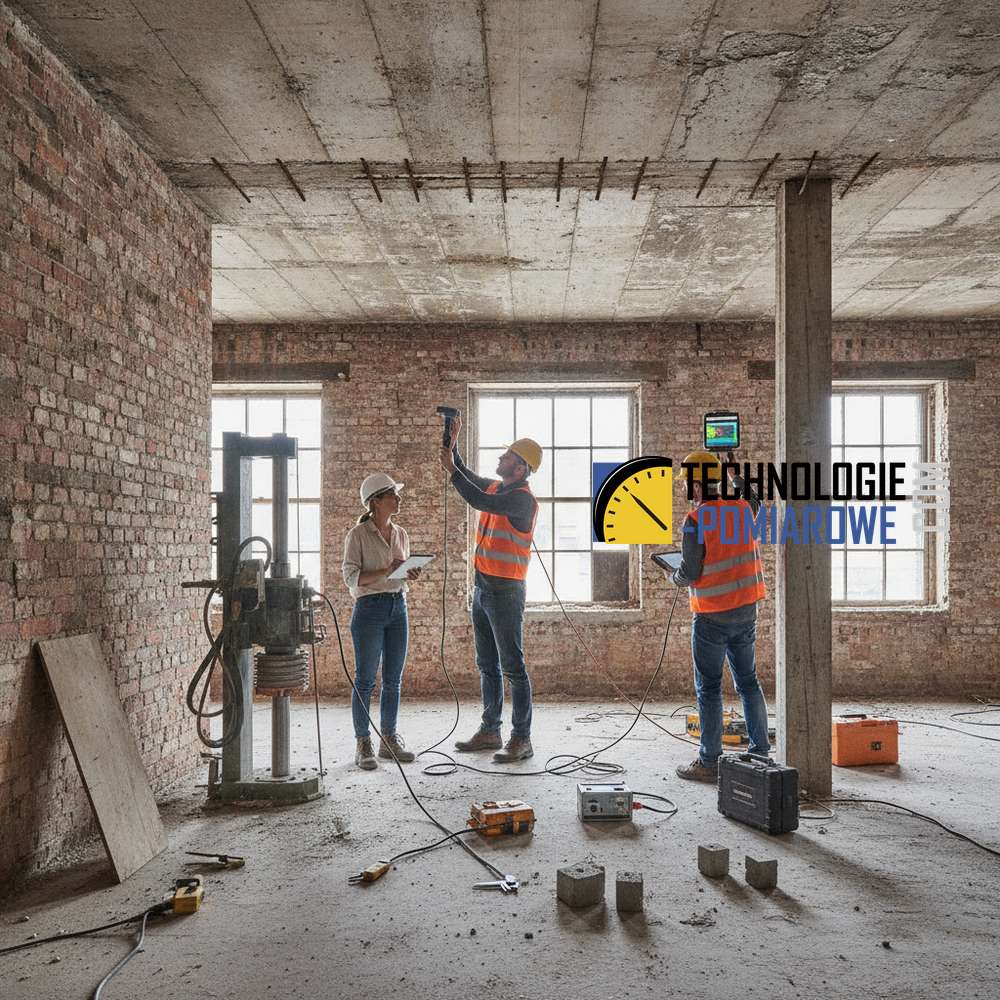

Ekspertyza wytrzymałości stropów - kompleksowe badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta i zbrojenia in-situ

Podejmując się modernizacji starych obiektów, szczególnie kamienic, inwestorzy i projektanci stają przed fundamentalnym pytaniem: ile wytrzyma stary strop? Jak wspomniano w analizie problematyki starych stropów, brak rzetelnej wiedzy o stanie technicznym konstrukcji jest najprostszą drogą do katastrofy budowlanej lub kosztownych błędów projektowych. Diagnostyka in-situ pozwala na precyzyjne określenie parametrów materiałowych, co jest niezbędne przy weryfikacji Stanu Granicznego Nośności (ULS) oraz Stanu Granicznego Użytkowalności (SLS), szczególnie gdy użytkownicy skarżą się na odczuwalne drgania stropu.

1. Wymagany sprzęt pomiarowy

Do przeprowadzenia pełnej diagnostyki niezbędny jest zestaw przyrządów pozwalający na korelację metod nieniszczących (NDT) z badaniami niszczącymi (DT):

Sklerometr (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. typu N lub L): do wstępnej oceny jednorodności betonu.
Lokalizator zbrojenia (ProfometrProfometr to zaawansowane narzędzie do nieniszczącej diagnostyki żelbetu, umożliwiające precyzyjną lokalizację zbrojenia i pomiar otuliny. Dzięki technologii indukcji magnetycznej zapewnia dokładne wyniki bez ingerencji w strukturę betonu. Poznaj kluczowe modele wspierające ocenę stanu technicznego.) lub GeoradarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. (GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji.): do inwentaryzacji rozkładu, średnic i otuliny prętów zbrojeniowych.
Wiertnica rdzeniowa: do poboru próbek w celu bezpośredniego wyznaczenia wytrzymałości.
Zestaw do metody Pull-outBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. (np. CAPO-test): alternatywa dla odwiertów, pozwalająca na badanie wytrzymałości wyrwania.
Tester Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne): do oceny wytrzymałości przypowierzchniowej i przyczepności warstw.
Deflektometr lub czujniki drgań: jeśli badanie dotyczy problematyki ugięć i komfortu użytkowania.

2. Normy i wytyczne

Proces badawczy musi być prowadzony zgodnie z aktualnymi normami europejskimi, co gwarantuje uznawalność wyników przez nadzór budowlany i ubezpieczycieli:

PN-EN 13791: Ocena wytrzymałości betonu na ściskanie in-situ w konstrukcjach i wyrobach prefabrykowanych (kluczowa norma).
PN-EN 12504-1: Badania betonu w konstrukcjach - Odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. .
PN-EN 12504-2: Badania betonu w konstrukcjach - Wyznaczanie liczby odbicia (sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. ).
PN-EN 1992 (Eurokod 2): Projektowanie konstrukcji z betonu (odniesienie do parametrów projektowych).

3. Procedura badawcza krok po kroku

Inwentaryzacja zbrojenia: Przed jakimkolwiek wierceniem należy wykonać skanowanie stropu. Użycie georadaru pozwala uniknąć przecięcia prętów nośnych, co w przypadku starych stropów gęstożebrowych lub płytowych mogłoby drastycznie obniżyć ich nośność. Wyznaczamy rozstaw prętów i szacujemy ich średnicę.
Badania sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. : Na każdym badanym elemencie (np. co 1-2 metry bieżące żebra lub w siatce 1x1m na płycie) wykonujemy serię uderzeń młotkiem Schmidta. Pozwala to wyznaczyć mapę jednorodności betonu i wytypować miejsca do badań kalibracyjnych.
Pobór rdzeniOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. betonowych (Kalibracja): Zgodnie z PN-EN 13791, aby wiarygodnie określić klasę betonuKlasa betonu określa jego wytrzymałość na ściskanie i jest kluczowym parametrem przy projektowaniu i wznoszeniu konstrukcji budowlanych. Oznaczenia klas betonu ewoluowały na przestrzeni lat, dlatego warto znać zarówno starsze, jak i aktualne normy., należy pobrać min. 3-14 odwiertów (zależnie od podejścia A lub B). Odwierty powinny mieć średnicę min. 50-100 mm.
Badanie metodą Pull-outBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. (opcjonalnie): Jeśli pobór rdzeniOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. jest niemożliwy (np. gęste zbrojenie), stosujemy metodę CAPO-test, która polega na wyrywaniu pierścienia rozporowego osadzonego w betonie. Jest to metoda o bardzo wysokiej korelacji z wytrzymałością na ściskanie.
Pomiary ugięć i drgań: W przypadku zgłaszanych problemów z "uginaniem się podłogi", wykonujemy próby obciążeniowe lub analizę modalną, aby sprawdzić, czy częstotliwość drgań własnych stropu mieści się w granicach komfortu (zazwyczaj > 8 Hz dla stropów mieszkalnych).

4. Interpretacja wyników i zestawienie metod

Wyniki uzyskane z młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. muszą zostać przeliczone na wytrzymałość in-situ przy użyciu krzywej korelacyjnej wyznaczonej na podstawie odwiertów rdzeniowych. Nie wolno przyjmować wartości z tabel producenta młotka bez kalibracji dla starego, skarbonatyzowanego betonu.

Metoda	Zalety	Ograniczenia	Wiarygodność (wg PN-EN 13791)
Odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji.	Bezpośredni pomiar, najwyższa precyzja.	Metoda niszcząca, ryzyko uszkodzenia zbrojenia.	Bardzo wysoka (referencyjna)
SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (NDT)	Szybkość, duża liczba punktów pomiarowych.	Błąd związany ze stanem powierzchni (karbonatyzacja).	Średnia (wymaga kalibracji)
Pull-outBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. (CAPO)	Wysoka precyzja, małe uszkodzenia.	Wymaga specjalistycznego sprzętu i przygotowania otworu.	Wysoka
Skanowanie GPRSkanowanie GPR to bezinwazyjna metoda precyzyjnej lokalizacji zbrojenia i instalacji wewnątrz konstrukcji betonowych. Pozwala wyeliminować ryzyko uszkodzeń podczas wiercenia czy cięcia, gwarantując bezpieczeństwo i oszczędność czasu. To fundament nowoczesnej diagnostyki NDT przed każdą przebudową.	Pełny obraz zbrojenia bez kucia.	Wymaga doświadczonego operatora do interpretacji.	Niezbędna do bezpieczeństwa badań DT

Podsumowanie i rekomendacje

Ekspertyza wytrzymałościowa stropu nie kończy się na odczycie z urządzenia. Specjalista ds. diagnostyki musi zestawić uzyskane parametry wytrzymałościowe betonu (f_ck,is) z faktycznym przekrojem zbrojenia. Dopiero na tej podstawie inżynier konstruktor może wykonać obliczenia sprawdzające. Pamiętaj: w starym budownictwie beton często wykazuje dużą zmienność parametrów w obrębie jednego stropu - rzetelna diagnostyka to jedyny sposób na uniknięcie "niespodzianek" w trakcie remontu, takich jak pęknięcia ścian działowych czy nadmierne ugięcia nowo wylanych warstw posadzkowych.
