Rysy na kominie przemysłowym – analiza i ocena ryzyka

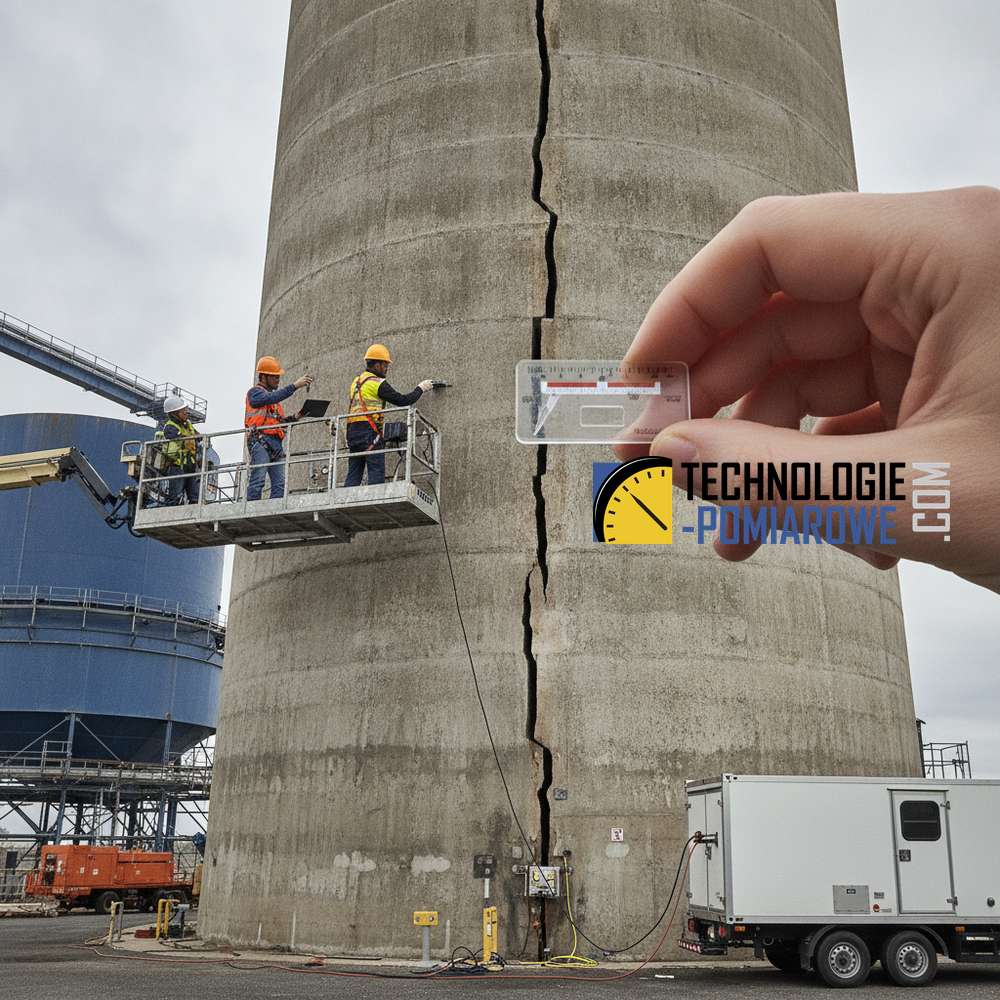

Problem: Zarysowania komina przemysłowego – ocena ryzyka utraty stateczności

Pojawienie się rys na trzonie komina przemysłowego to sygnał alarmowy, którego żaden inżynier budownictwa ani kierownik utrzymania obiektu nie może zignorować. Kominy, jako konstrukcje smukłe i narażone na ekstremalne warunki eksploatacyjne (obciążenia dynamiczne wiatrem, wysokie temperatury, agresywne środowisko chemiczne spalin), wymagają systematycznej diagnostyki konstrukcji. Pytanie o ryzyko zawalenia jest zasadne, gdyż zarysowania mogą być jedynie objawem powierzchniowej karbonatyzacji, ale mogą również sygnalizować głęboką degradację strukturalną żelbetu.

W kontekście profesjonalnej ekspertyzy stanu technicznego, kluczowe jest rozróżnienie pomiędzy rysami skurczowymi a pęknięciami konstrukcyjnymi. Te drugie, jeśli przekraczają dopuszczalne szerokości rozwarcia (w0), bezpośrednio zagrażają nośności obiektu poprzez otwarcie drogi dla korozji zbrojenia.

Potencjalne przyczyny powstawania rys w kominach betonowych

Naprężenia termiczne: Cykliczne nagrzewanie i chłodzenie trzonu komina prowadzi do zmęczenia materiału i pęknięć wynikających z różnicy temperatur między wewnętrzną a zewnętrzną warstwą betonu.
Korozja chemiczna (siarczanowa i chlorkowa): Spaliny penetrujące strukturę betonu obniżają jego pH, co niszczy warstwę pasywną zbrojenia.
Karbonatyzacja betonu: Reakcja dwutlenku węgla z wodorotlenkiem wapnia, prowadząca do utraty właściwości ochronnych otuliny.
Obciążenia dynamiczne: Drgania wywołane wiatrem (rezonans, wiry von Kármána), które mogą pogłębiać istniejące defekty strukturalne.
Błędy wykonawcze: Niewłaściwa klasa betonuKlasa betonu określa jego wytrzymałość na ściskanie i jest kluczowym parametrem przy projektowaniu i wznoszeniu konstrukcji budowlanych. Oznaczenia klas betonu ewoluowały na przestrzeni lat, dlatego warto znać zarówno starsze, jak i aktualne normy. lub niedostateczna grubość otuliny zbrojenia.

Metody diagnostyczne stosowane w ocenie stanu komina

Jako inżynierowie diagnostyki, stosujemy ekosystem badań nieniszczących (NDT), aby bez ingerencji w strukturę nośną uzyskać precyzyjny obraz stanu obiektu. Poniższa tabela przedstawia kluczowe metody badawcze:

Metoda badawcza	Zastosowanie w diagnostyce komina	Norma odniesienia
SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.)	Wstępna ocena jednorodności betonu i szacowanie wytrzymałości na ściskanie.	PN-EN 12504-2
Metoda ultradźwiękowaNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie.	Wykrywanie pustek, raków betonowych oraz ocena głębokości rys (metoda przejścia).	PN-EN 12504-4
Badania Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne)	Ocena wytrzymałości betonu na odrywanie (ważne przy planowaniu napraw powierzchniowych).	PN-EN 1542
Badania Pull-outBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych.	Półnieniszczące określenie rzeczywistej wytrzymałości betonu na ściskanie in-situ.	PN-EN 12504-3

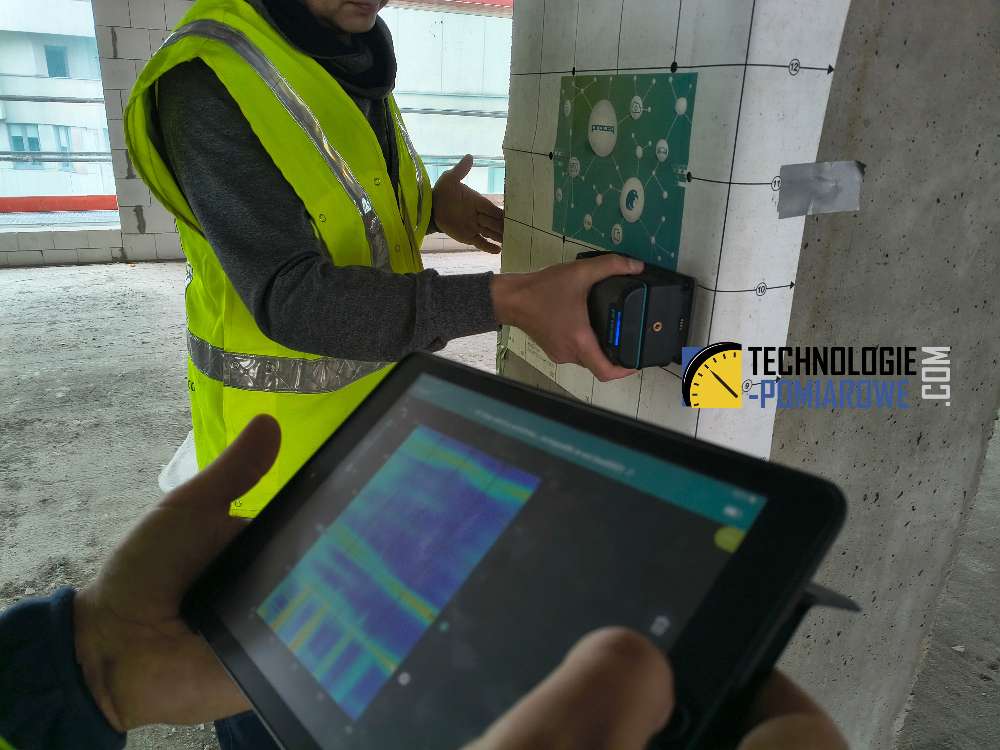

Metoda magnetyczna (Ferroskan)	Inwentaryzacja zbrojenia i pomiar grubości otuliny betonowej.	PN-EN 1992 (Eurokod 2)

Ryzyka związane z zignorowaniem problemu

Zignorowanie rys na kominie przemysłowym prowadzi do kaskadowej degradacji konstrukcji, co zostało szerzej opisane w naszych analizach dotyczących pęknięć w słupach i belkach żelbetowych. W przypadku kominów, główne ryzyka to:

Przyspieszona korozja zbrojenia: Rysy stanowią autostradę dla czynników korozyjnych. Pęczniejąca rdza zwiększa swoją objętość, powodując rozsadzanie betonu i odpadanie całych płatów otuliny.
Utrata sztywności strukturalnej: Postępujące pęknięcia obniżają moment bezwładności przekroju, co może prowadzić do niebezpiecznych wychyleń trzonu podczas silnych wiatrów.
Ryzyko katastrofy budowlanej: W skrajnych przypadkach, połączenie korozji wżerowej prętów nośnych i osłabienia strefy ściskanej betonu może doprowadzić do utraty stateczności globalnej i zawalenia się obiektu.
Koszty naprawy: Interwencja na etapie zarysowań włoskowatych jest ułamkiem kosztów, jakie generuje konieczność wzmacniania trzonu taśmami CFRP lub płaszczem żelbetowym w przyszłości.

Rekomendacja inżynierska: Każdy przypadek zarysowań na kominie przemysłowym wymaga przeprowadzenia kompleksowej diagnostyki konstrukcji żelbetowej. Wykorzystanie metod NDT pozwala na precyzyjne określenie, czy mamy do czynienia z problemem estetycznym, czy strukturalnym zagrożeniem. Zapewniamy pełne wsparcie techniczne i opracowanie ekspertyz, które stanowią podstawę do bezpiecznej eksploatacji lub zaprojektowania optymalnych metod naprawczych.
