Badanie sondą dynamiczną

Badanie sondą dynamiczną DPL (Dynamic Probing Light) jest metodą geofizyczną, która służy do określania stopnia zagęszczenia gruntów niespoistych. Badanie polega na wbijaniu w grunt stożka o określonej powierzchni podstawy i kącie rozwarcia. Na podstawie liczby uderzeń bijaka młota pneumatycznego, które są potrzebne do zagłębienia stożka na określoną głębokość, oblicza się stopień zagęszczenia gruntu.

Badanie sondą dynamiczną lekką (DPL) to metoda in situ oceny zagęszczenia i nośności gruntów niespoistych (piaski, żwiry). Sonda DPL pozwala szybko i ekonomicznie wyznaczyć liczbę uderzeń młota potrzebnych do osadzenia stożka w grunt na określoną głębokość, co przekłada się na wskaźniki zagęszczenia gruntu.

Cel i zakres stosowania badania sondą dynamiczną

Badanie sondą DPL ma na celu:

• ocenę stopnia zagęszczenia gruntu (wskaźnik $I_{D}I\_D$)

• wyznaczenie jednostkowego dynamicznego oporu sondowania ($q_{d}q\_d$)

• wstępną analizę warunków nośności podłoża pod fundamenty lekkie, chodniki, drogi tymczasowe

• badanie nośności gruntu pod fundament

Zalecane jest stosowanie sondy DPL dla gruntów gruboziarnistych o zagęszczeniu do około 10 m poniżej poziomu terenu.

Sprzęt i zasada działania

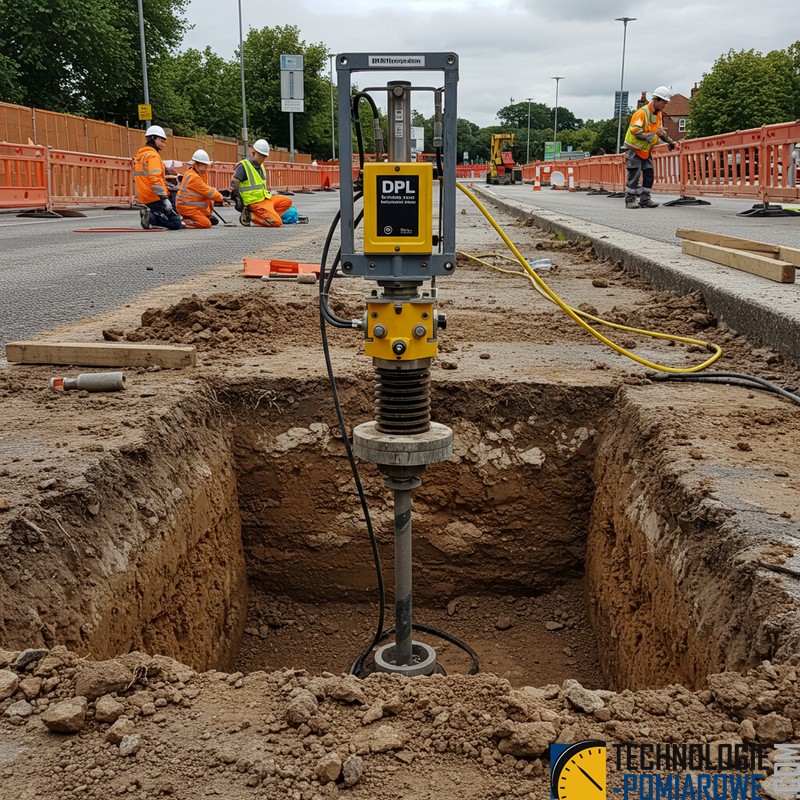

Badanie wykonywane jest lekką sondą dynamiczną DPL:

Zasada: przy pomocy młota o masie 10 kg, spadającego z 0,5 m, przekazuje się energię na rurę sondy. Liczba uderzeń potrzebna do wbicia stożka na każde 10 cm jest zapisywana jako wartość $N_{10}N\_\{10\}$.



Procedura pomiarowa badania sondą dynamiczną

1. Przygotowanie stanowiska

   • Wyrównaj i oczyść powierzchnię gruntu; usuń luźne kamienie i korzenie.

2. Montaż sondy

   • Połącz moduły rur do planowanej głębokości pomiaru; zamocuj stożek na końcu.

3. Wykonanie sondowania

   • Połóż sondę pionowo na podłożu.

   • Uderz młotem z wysokości 0,5 m, rejestrując liczbę uderzeń potrzebnych do zagłębienia stożka o 10 cm.

   • Kontynuuj sondowanie do maksymalnej głębokości lub osiągnięcia zbyt dużej liczby uderzeń (>50 uderzeń/10 cm).

4. Rejestracja wyników

   • Zanotuj głębokość, $N_{10}N\_\{10\}$, wyliczony $q_{d}q\_d$ i wskaźniki zagęszczenia.

Parametry i interpretacja wyników badania sondą dynamiczną

Główne parametry

• $N_{10}N\_\{10\}$ – liczba uderzeń młota na każdy 10 cm zagłębienia stożka.

• $q_{d}q\_d$ – jednostkowy dynamiczny opór sondowania, obliczany empirycznie z $N_{10}N\_\{10\}$.

• $I_{D}I\_D$ – wskaźnik zagęszczenia gruntu, wyznaczany ze wzoru korelacyjnego.

Przykładowa korelacja $N_{10}N\_\{10\}$ → $I_{D}I\_D$

Uwagi: dokładne granice i wzory korelacyjne mogą się różnić w zależności od lokalnych norm i zaleceń producenta sondy.

Zastosowania i ograniczenia badania sondą dynamiczną

• Weryfikacja zagęszczenia nasypów drogowych, podbudów pod place manewrowe i fundamenty lekkie.

• Ocena nośności podłoża pod chodniki, ścieżki rowerowe i place tymczasowe.

• Szybka diagnostyka gruntów niespoistych przy niskim koszcie badań.

• Ograniczenie: brak możliwości sondowania gruntów spoistych (iłu, glin) oraz głębokości poniżej ok. 10 m przy użyciu lekkiej sondy.

Badanie sondą DPL to efektywna metoda geotechniczna do wstępnej oceny stanu gruntu i planowania dalszych prac konstrukcyjnych.

Sondowanie dynamiczne gruntu sondą dynamiczną DPL jest to szybka i dokładna metoda, która pozwala na określenie stopnia zagęszczenia gruntów niespoistych. Badanie jest powszechnie stosowane w budownictwie, ponieważ pozwala na ocenę jakości zagęszczenia gruntów, które są wykorzystywane w budownictwie.
